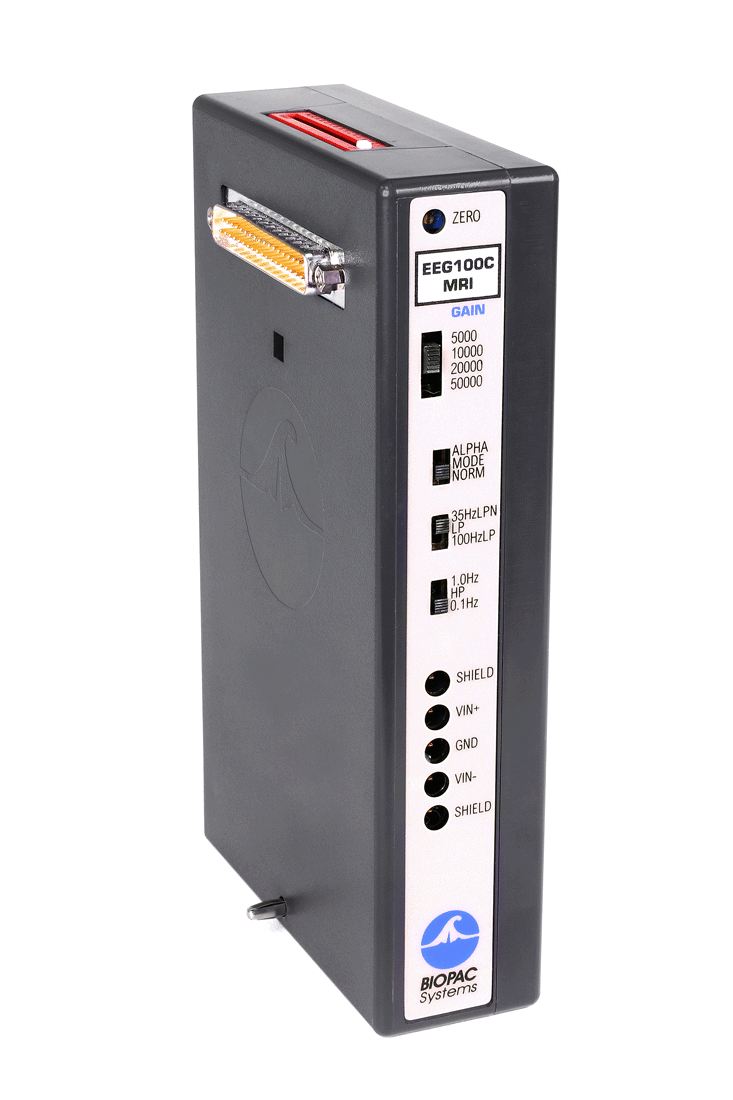

MRI用脳波アンプ – EEG100C-MRI

EEG100C-MRI エレクトロエンセファログラムアンプは、脳の神経活動に関連する生体電位を増幅し、単極または双極 EEG(脳波)測定を実施できます。アンプ出力は、通常の EEG 出力とアルファ波検出の間で切り替え可能です。アルファ波検出モードでは、8〜13 Hz の周波数範囲における最大のアルファ活動(信号エネルギー)を示すピークを持つ滑らかな波を出力します。

AcqKnowledge ソフトウェアを使用して、生の EEG 信号を自動的にフィルタリングし、アルファ波、ベータ波、シータ波、ガンマ波活動を分析し、データの周波数解析を提供します。また、ソフトウェアは信号中の EOG アーチファクトを除去します。

EEG100C-MRI アンプは、MECMRI-BIOP MRI ケーブル/フィルタセットと一緒に使用する必要があります。EEG100C-MRI は、MP200/MP200 データ収集および解析プラットフォームと AcqKnowledge ソフトウェアとインターフェースし、複数のアプリケーションの高度な解析を可能にし、広範な信号と測定の収集をサポートします。
MRI使用条件: 最大7T対応

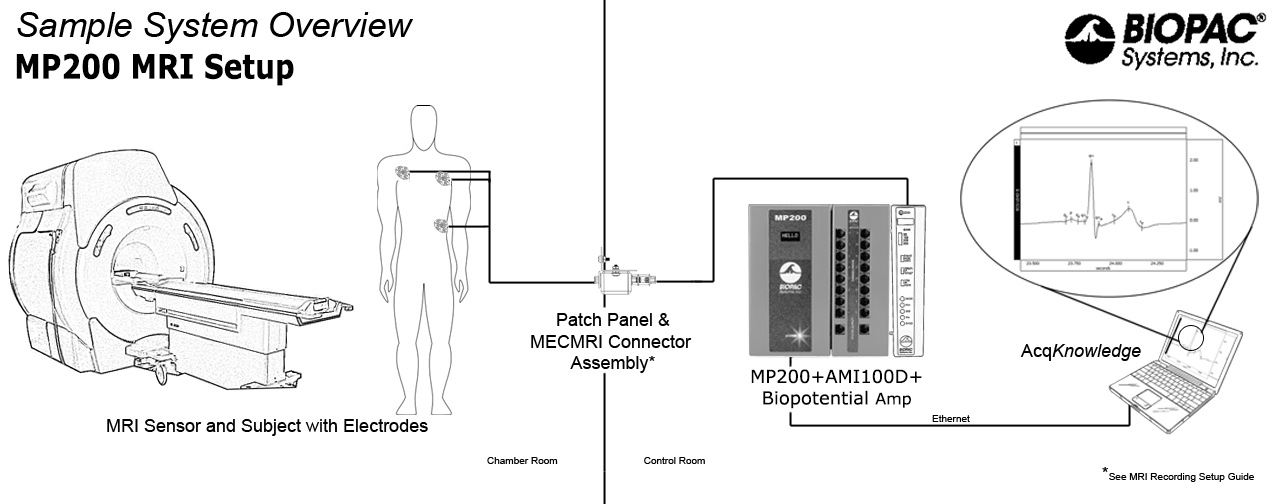

条件: EEG100C-MRIアンプはコントロールルームに設置し、MECMRI-BIOPフィルタケーブルセットと推奨されるMRリード/エレクトロード/トランスデューサと一緒に使用します; 最大7Tまでテストされています。

製品概要

重要! MRI環境での生体電位測定に関する安全ガイドラインを参照してください。

特徴:

エレクトロードおよびトランスデューサリードの配置に対する感度が低い

ゲイン選択性の向上

生理学的信号の周波数帯域におけるスペクトルの欠落なし

コンピュータベースのリアルタイムまたは後処理の信号処理を最小化

リアルタイムのアナログ出力として得られるよりクリーンなデータ

MRIスマートアンプは、高度な信号処理回路を組み込んでおり、MRIアーチファクトを生理学的データから除去します。信号処理装置は、MRIシーケンス中の勾配スイッチング(ShimやEPIなど)として現れるMRIアーチファクトと生理学的信号を区別できます。

MRI関連の一時的なアーチファクトが信号源で除去されるため、MRIバージョンのアンプは通常(非MRI)生理学的記録と同じ速度でサンプリングできます。MRIバージョンのアンプを使用することで、データ記録は簡単になり、最終的な結果はクリーンで精度が高くなります。

主な特徴

仕様

利得 ×5000,×10000,×20000,×50000
出力選択 標準、α波
出力レンジ ±10V(アナログ)
応答周波数(高域側) 35Hz, 100Hz
応答周波数(低域側) 0.1Hz, 1.0Hz
ノッチフィルタ 50dB除去(50/60Hz)
ノイズ電圧 0.1μV(0.1Hz―35Hz)
入力インピーダンス 2MΩ(差動),1000MΩ(同相)
CMRR 110dB 最小(50/60Hz)
CMIV ±10V(アンプGND),±1500VDC(メインGND)
寸法 40(W)×110(D)×190(H)mm
重量 350g
入力電圧レンジ Gain  Vin(mV)
5000    ±2
10000  ±1
20000  ±0.5
50000  ±0.2
