  • BIOPAC systems社

心電図用アンプ – ECG100C

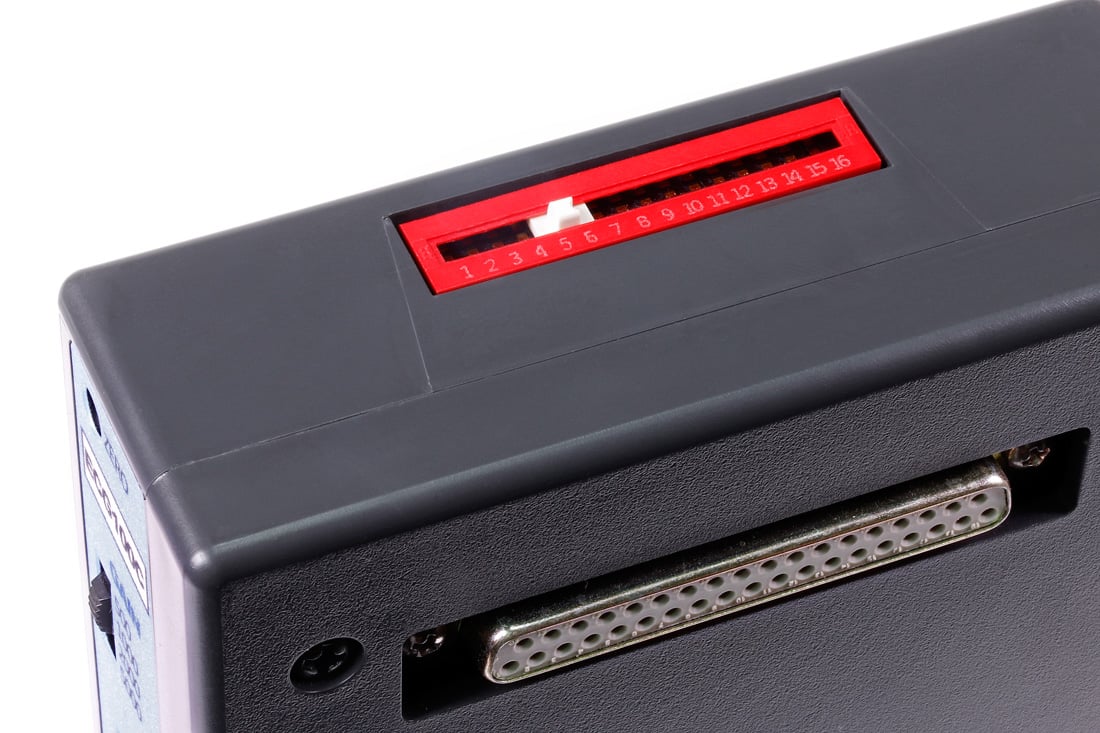

MP Research System において、最大16個のアンプモジュールをカスケード接続可能。複数のパラメータや複数の被験者を対象とした研究に対応。

ECG100C Electrocardiogram Amplifier は、心臓が発生する電気活動を記録し、人間、動物、および単離臓器の準備から確実にECGを記録します。ECGアンプの出力は、通常のECG出力とR波検出の間で切り替えることができます。R波モードでは、各R波の発生に応じて平滑化されたパルスを出力します。極端な信号アーチファクトが発生する条件下でも、R波の正確なタイミングを検出できます。さらに、ユーザーが切り替え可能なベースライン安定化機能も備えています。

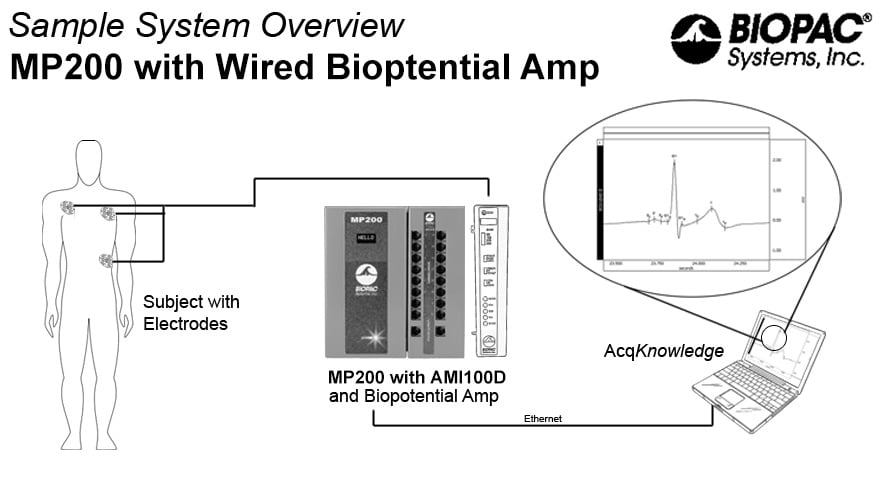

ECG100Cは、完全な研究システムソリューションの一部です(詳細は System Overview を参照)。このアンプは MP200 データ収集・解析プラットフォームおよび AcqKnowledge ソフトウェアと連携し、さまざまな用途において高度な解析を可能にします。

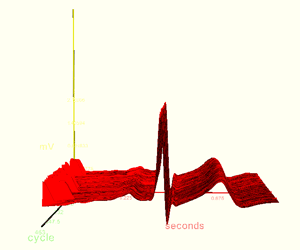

AcqKnowledge ソフトウェアを使用して、完全な Lead II ECG 分析を実行します。ソフトウェアはデータを自動的にスコアリングし、サイクルごとに関心のある測定値を抽出します。結果は自動的に Excel にエクスポートされるか、Journal ファイルに貼り付けられます。

AcqKnowledge には、完全自動の HRV 分析機能も含まれています。HRV 分析では、VLF、LF、HF、VHF、交感神経、迷走神経、および交感神経 / 迷走神経バランスの値を提供します。

製品概要

12-lead ECG オプション

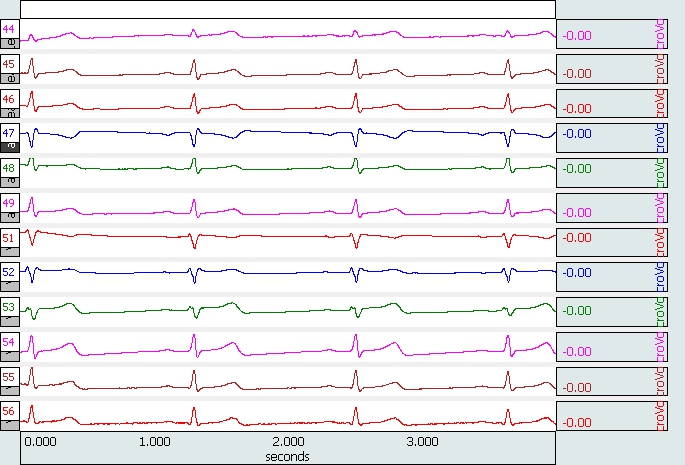

完全かつ同時の 12-lead ECG 記録を行うには、合計 8 台の ECG100C アンプと WT100C Wilson Terminal(仮想基準)を使用します。2 台の ECG100C を使用して Lead I および Lead II を記録し、ソフトウェアが Lead III、aVR、aVL、および aVF を算出します。さらに 6 台の ECG100C を使用して、6 つの前胸部リード(V1~V6)を同時に生成します。

7 つのリードを同時に記録し、1 つの前胸部リードをデータセグメントとして追加して 12-lead 記録を作成するには、3 台の ECG100C アンプと TSD155C マルチリード ECG ケーブル(内蔵 Wilson Terminal)を使用します。2 台の ECG100C を使用して Lead I および Lead II を生成し、ソフトウェアが Lead III、aVR、aVL、および aVF を算出します。もう 1 台の ECG100C と TSD155C を使用して、1 つの前胸部リード [V1, V2, V3, V4, V5, または V6] をデータセグメントとして記録します。

MRI/CT スキャン トリガー オプション

動物の ECG(高周波)や呼吸データに含まれる R 波の発生をトリガーとして MRI システムや CT スキャナを作動させ、ゲーティングを行うには、DTU100 Digital Trigger Unit を使用します。

推奨文献

Thakor NV, Webster JG, Tompkins WJ: Estimation of QRS Complex Power Spectra for Design of a QRS Filter. IEEE Transactions on Biomedical Engineering 1984, 31(11):702-706. Abstract.

これは、ノイズが混入した ECG や R 波が抑制された ECG から R 波のタイミングを抽出するアルゴリズム手法です。BIOPAC の R 波検出機能は、ECG100C および ECG100C-MRI の両方において、この戦略をオプションとして採用しています。

主な特徴

仕 様

利得 ×500, ×1000, ×2000, ×5000
出力選択 標準、R波
出力レンジ ±10V(アナログ)
応答周波数(高域側) 35Hz, 150Hz
応答周波数(低域側) 0.05Hz, 1.0Hz
ノッチフィルタ 50dB除去(50/60Hz)
ノイズ電圧 0.1μV(0.05Hz―35Hz)
入力インピーダンス 2MΩ(差動),1000MΩ(同相)
CMRR 110dB 最小(50/60Hz)
CMIV ±10V(アンプGND),±1500VDC(メインGND)
寸法 40(W)×110(D)×190(H)mm
重量 350g
入力電圧レンジ Gain  Vin(mV)
500    ±20
1000   ±10
2000   ±5
5000   ±2
