汎用アンプ – DA100C

DA100C は、非常に低ノイズかつ低ドリフトの差動ブリッジアンプであり、以下を含む幅広いトランスデューサーと動作します:

血圧 (BP)
圧力

ひずみ
変位
熱電対
圧電センサー
光センサー
マイクロフォン
ほぼすべてのアクティブまたはパッシブなセンサーまたはトランスデューサー

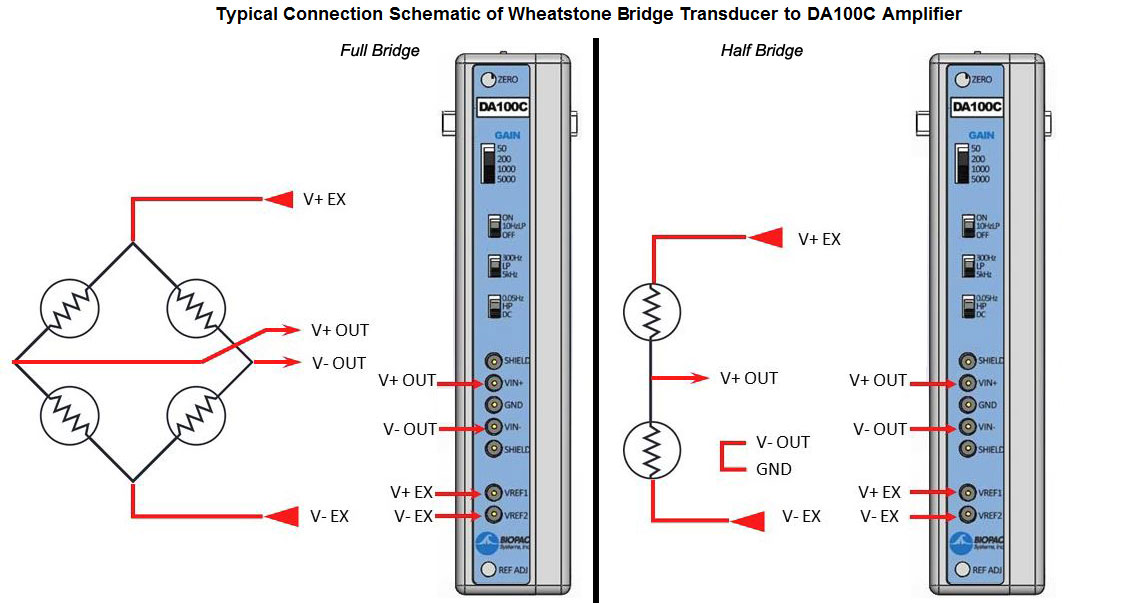

DA100C は可変ゲイン設定、基線ゼロ調整用のオフセット制御、およびパッシブトランスデューサーを作動させるための調整可能な電圧リファレンスを提供します。

製品概要

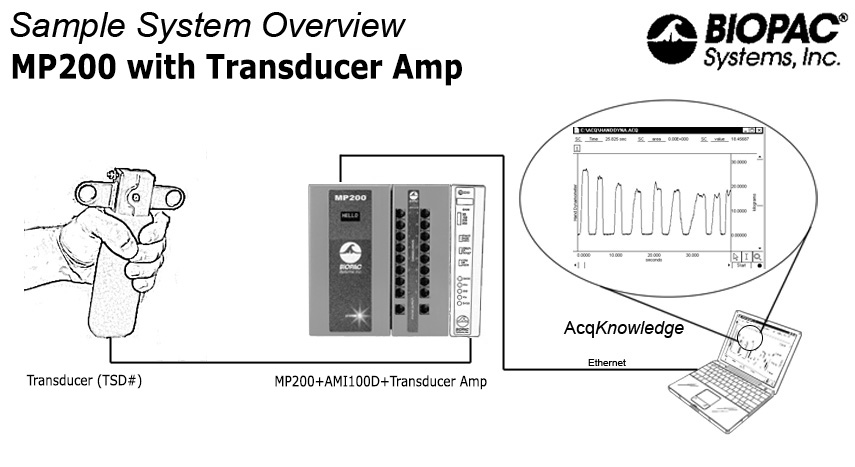

BIOPAC トランスデューサーに加えて、DA100C はトランスデューサーコネクターインターフェースを介してサードパーティ製トランスデューサーでも使用できます。

TCI シリーズには 15 を超えるインターフェースオプションがあり、カスタムインターフェースキットも利用可能です。

MRI 使用: 条件付き — DA100C アンプは MR コントロールルーム に配置する必要があり、一部のセットアップでは MECMRI-DA ケーブル/フィルターセット が必要ですが、波導管を通してチューブを配線することで動作する場合もあります。

主な特徴

仕 様

利得 ×50, ×200, ×1000, ×5000
出力レンジ ±10V(アナログ)
応答周波数(高域側) 10Hz, 300Hz, 5000Hz
応答周波数(低域側) DC, 0.05Hz
入力電圧(最大) ±200mV
ノイズ電圧 0.11μV(0.05Hz-10Hz
温度ドリフト 0.3μV/℃
入力インピーダンス 2MΩ(差動)
CMRR 90dB 最小
CMIV ±10V(アンプGND),±1500VDC(メインGND)
レファレンス電圧 -10から+10Vアジャスト可(20mA時
寸法 40(W)×110(D)×190(H)mm
重量 350g
入力電圧レンジ Gain  Vin(mV)
50    ±200
200   ±50
1000  ±10
5000  ±2
