ケーブルセット
MECMRI-BIOP, MECMRI-DA, MECMRI-AMI, MECMRI-HLT, MECMRI-NICO, MECMRI-STMISO, MECMRI-TRANS
これらのMRIフィルター付きケーブルセットには、MRI環境での記録を設定するための以下のコンポーネントが含まれます。
各MRIフィルター付きケーブルセットの構成
MECMRI-BIOP（バイオポテンシャルアンプ用）
MECMRI-2 MRIケーブル（2 m）フィルター → バイオポテンシャルアンプ*

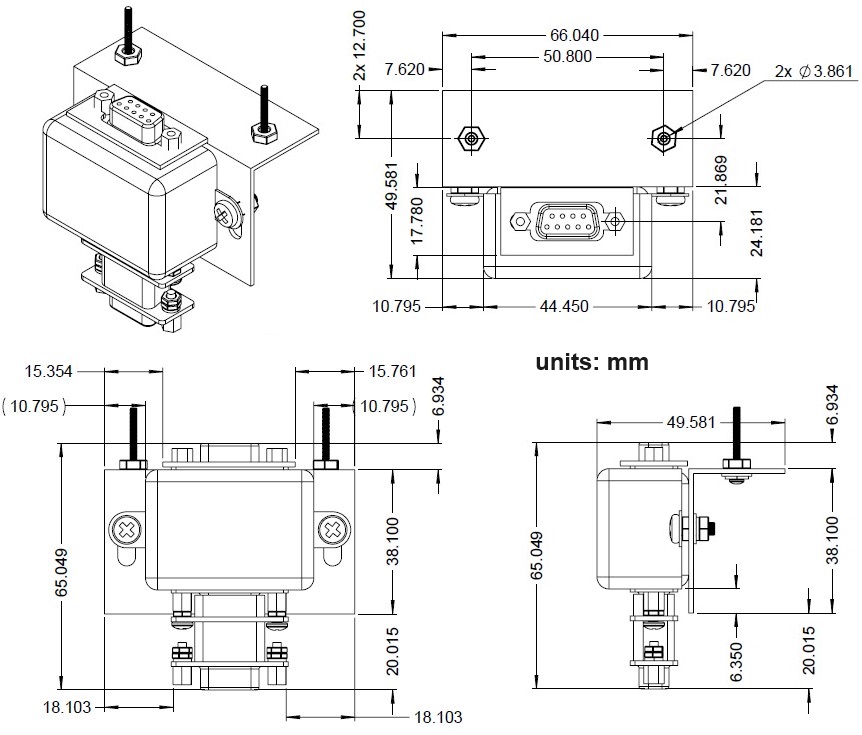

MRIRFIF 干渉フィルターセット
MECMRI-1 MRIケーブル（8 m）チャンバー → フィルター
MECMRI-TRANS（トランスデューサーアンプ用）
MECMRI-1 MRIケーブル（8 m）チャンバー → フィルター
MRIRFIF 干渉フィルターセット
MECMRI-3 MRIケーブル（2 m）フィルター → トランスデューサーアンプ*
MECMRI-AMI（アンプモジュールインターフェース用）
MRIRFIF 干渉フィルターセット
MECMRI-8 MRIケーブル（2 m） → AMI100DアンプまたはHLT100Cアンプ
MECMRI-AMIは従来のMECMRI-HLTを置き換え、AMI100D互換性を追加。
MECMRI-HLT（旧型ハイレベルインターフェースアンプ用）
MRIRFIF 干渉フィルターセット
MECMRI-6 MRIケーブル（2 m）フィルター → HLT100Cアンプ専用（AMI100D非対応）
MECMRI-DA（汎用インターフェースアンプ用）
MRIRFIF 干渉フィルターセット
MECMRI-5 MRIケーブル（2 m） → DA100Cアンプ
MECMRI-NICO（MRI用非侵襲的心拍出量アンプ用）
2 mケーブル（コントロールルーム側アンプ → パッチパネル）
パッチパネルPiフィルター
8 mケーブル（チャンバールーム側 パッチパネル → 被験者）
NICO100C-MRI（コントロールルーム）への標準的な取り付けブラケットハードウェア一式
MECMRI-STMISO（刺激アイソレーションアダプター用）
MECMRI-1 MRIケーブル（8 m）チャンバールーム → フィルター
MRIRFIF 干渉フィルターセット
MECMRI-4 MRIケーブル（2 m）DSUB9 → 2 × Touchproof（フィルター → STMISO, MRIコントロールルーム）
製品概要
加速度計の使用について
加速度計は、付属のケーブル（MECMRI-9またはMECMRI-7）およびMRIRFIFフィルターセットとともに使用し、AMI100DアンプインターフェースモジュールまたはHLT100Cハイレベルトランスデューサーモジュールに接続する必要があります。
セットアップの詳細は、以下のMRI対応加速度計をご参照ください。
TSD109A-MRI（2 G 加速度計）
TSD109C2-MRI（5 G 加速度計）
重要！
使用可能な場合は MRI Smart Amplifiers を使用してください。
MRI Smart Amplifiersは、よりクリーンな信号と高磁場環境下での性能向上 を提供します。
MRI環境でのバイオポテンシャル測定に関する安全ガイドラインをご確認ください。
MRI適合性: 7Tまで条件付き対応
条件:
ケーブルの導電部分は、被験者から電気的および熱的に絶縁 されている必要があります。（各コンポーネントの仕様を参照）

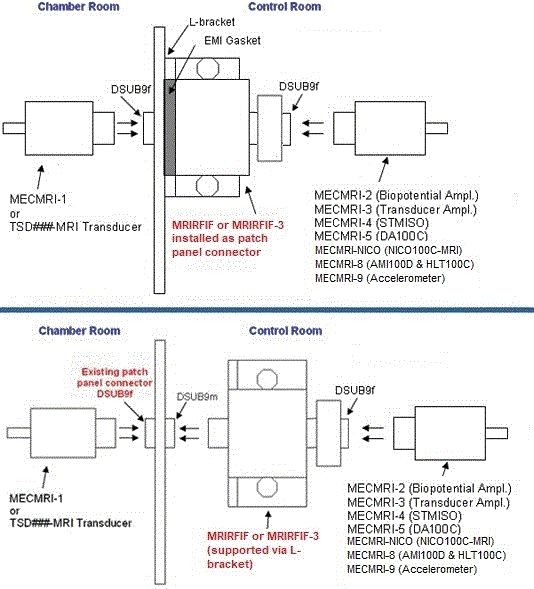

MRIRFIF「Pi」フィルターは、パッチパネルのコントロールルーム側に設置する必要があります。
