フレックスカプラ・リジッドカプラ・フレキシブルカプラ
AFT11A, AFT11B, AFT11C, AFT11D, AFT11E, AFT11F, AFT11H
これらのカプラーは、さまざまなエアフローポートの内径(ID)および外径(OD)を、トランスデューサー、チューブ、フィルター、混合チャンバー、キャリブレーションシリンジに接続するためのものです。
AFT11B – 15 mm OD、22 mm ID – 硬質
AFT11C – 22 mm OD、22 mm OD – 硬質

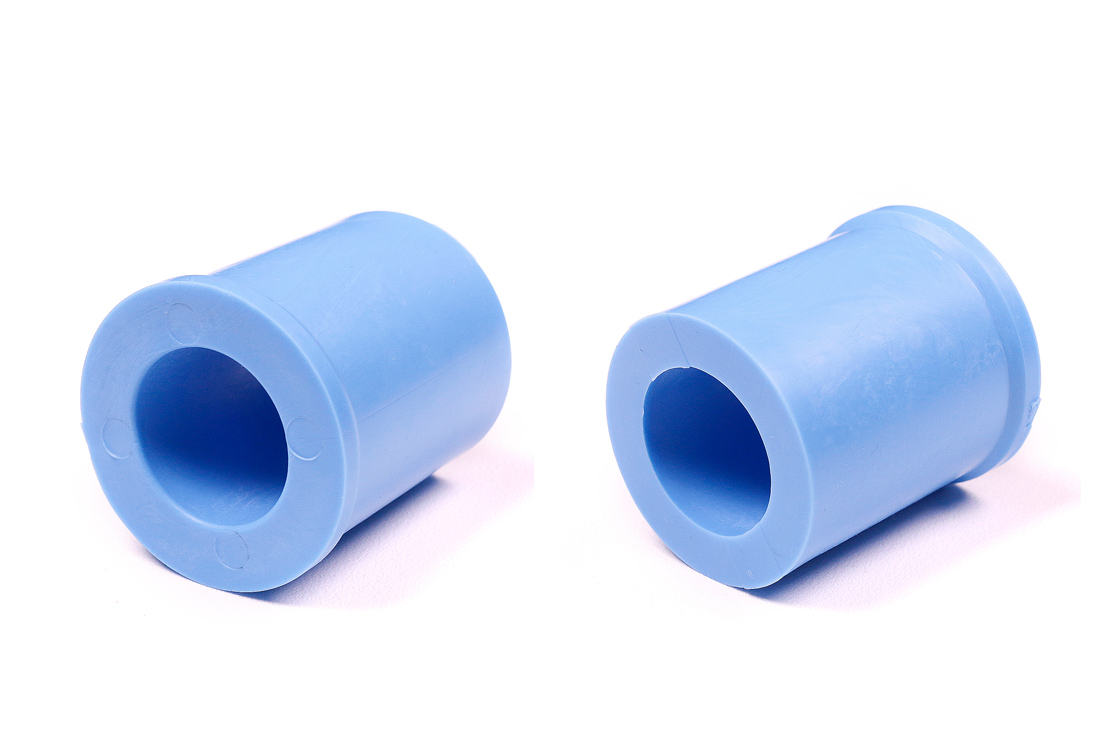

AFT11E – 22 mm OD、35 mm ID – 柔軟
AFT11A – 25 mm OD、35 mm ID – 柔軟
AFT11H – 35 mm OD、28.6 mm ID – 柔軟
AFT11D – 35 mm OD、35 mm OD – 柔軟
AFT11F – 35 mm OD、45 mm OD – 柔軟
MRI使用: MR Safe(構成部品の仕様を参照)
製品概要




AFT1: SS11LB に直接接続可能だが、気流制限のため推奨されない。AFT1 + AFT2 の代わりに AFT36 を使用することを推奨。
AFT6A: SS11LB には推奨されない。FLOWCAL キャリブレーションキットを使用すること。AFT6A に付属の AFT11A カプラーを使用すれば SS11LB に接続可能。
AFT7L: SS11LB に直接接続可能。
AFT8 Autoclavable Mouthpiece: フローヘッドを滅菌する場合は直接接続可能。滅菌しない場合は AFT4 使い捨てフィルターを使用し、AFT8 をフィルターの小さい方の径に、フィルターの大きい方の径を SS11LB に接続。
AFT9 35mm Reusable Mouthpiece: AFT8 Autoclavable Mouthpiece に置き換えられた。AFT8 の方が SS11LB に適合しやすい。
AFT10 Disposable Facemask: AFT11H (35 mm OD/28.6 mm ID) を使用して接続。
AFT12: SS11LB に直接接続可能。ややきつめだが、エアフローヘッドの内径にフィットする。
AFT13 (OBSOLETE): 廃止済み。AFT36 マウスピース/フィルターに置き換えられた。
AFT23 Low-cost T-Valve:
再利用可能マウスピースの場合: AFT4 + AFT8 + AFT11D (35 mm OD/35 mm OD)
使い捨てマウスピースの場合: AFT36 + AFT11D (35 mm OD/35 mm OD)
AFT26 2 L syringe: AFT11D (35 mm OD/35 mm OD) を使用。FLOWCAL キャリブレーションキットにこのカプラーが含まれる。
AFT36 Disposable Filter with Integrated Mouthpiece: SS11LB に直接接続可能。
主な特徴

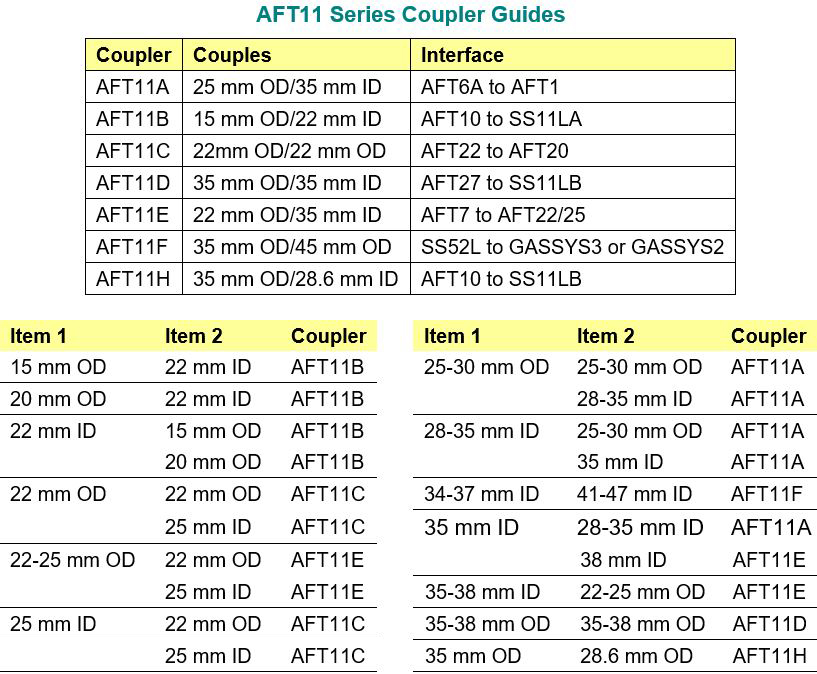

型番 | ID (mm) | OD (mm) | タイプ | 主な用途 | ||
AFT11A | 35 | 25 | フレキシブル | AFT6AとAFT1 | ||
AFT11B | 22 | 15 | リジット | AFT10とTSD117 | ||
AFT11C | 22 | 22 | リジット | AFT22 Tバルブ | ||
AFT11D | 35 | 35 | フレキシブル | AFT21 Tバルブ | ||
AFT11E | 35 | 22 | フレキシブル | AFT7とAFT22/AFT25 | ||
AFT11F | 45 | 35 | リジット | SS52LとGASSYS2 | ||
AFT11H | 28.6 | 35 | フレキシブル | AFT10とTSD117A | ||
AFT11I | 22 | 22 | フレキシブル | AFT26補修用 |
