ユニバーサル インタフェース モジュール – UIM100C
UIM100C は、100シリーズのアンプモジュールや信号ケーブルを、旧型の MP150 および MP100 スターターシステムに接続するために使用されます。

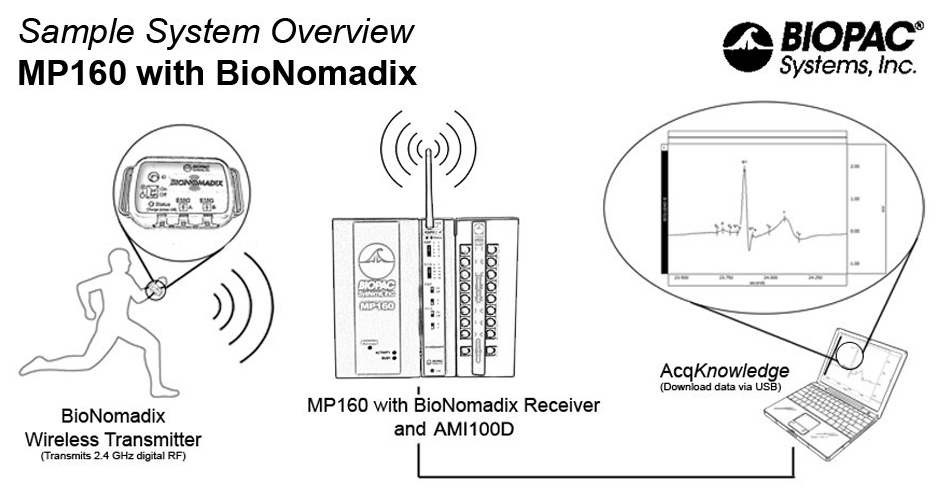

※MP150 および MP100 システムには UIM100C が含まれていました。MP160 システムには UIM100C は付属せず不要で、代わりに HLT100C Rev 2 または AMI100D が含まれていました。
前面パネルには、16 チャンネルのアナログ入力および2 チャンネルのアナログ出力があり、すべて標準の 3.5 mm フォンプラグジャックで構成されています。背面パネルには、16 本のデジタル I/O ラインおよび**外部トリガー入力（スクリュー端子）**へのアクセスが可能です。
アンプモジュールは、UIM100C 側面にスナップ装着され、MP150 または MP100 データ取得ユニットへの信号ルーティングが行われます。UIM100C に取り付けられたアンプモジュールの出力は、対応する 3.5 mm アナログチャネルジャックを通じて、データ取得中にモニタリングすることが可能です。
さらに、UIM100C は、MPデバイスのアナログ／デジタル I/O ラインと外部機器との間でデータを送受信するための直接接続も提供します。
製品概要

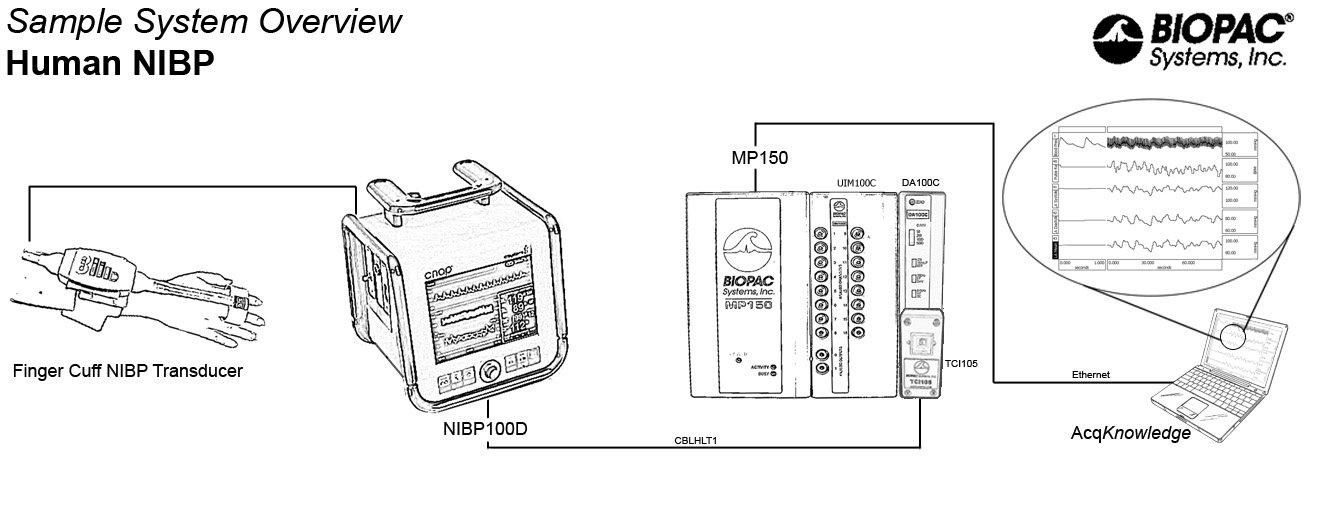

UIM100C を旧型 MP システムに接続する方法

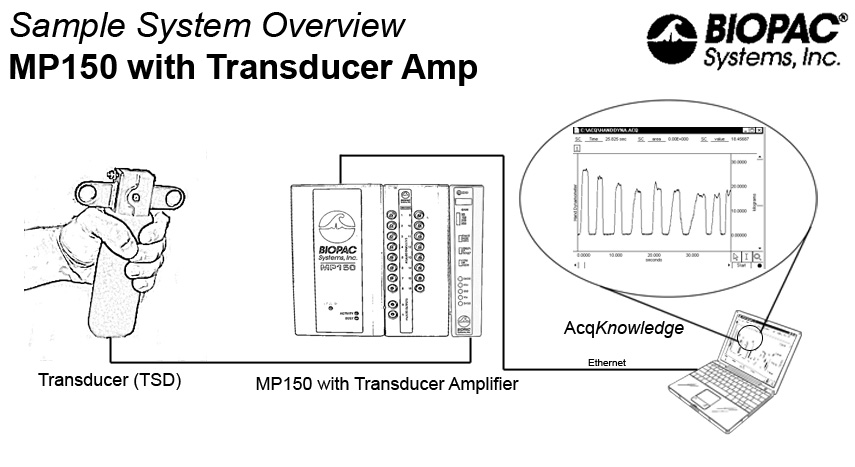

MP150：UIM100C を MP150 本体の右側にスナップ装着します。
MP100：UIM100C を MP100 データ取得ユニットに付属の 0.6 メートルケーブル 2 本で接続します：
アナログ信号用：37 ピンコネクタ
デジタル信号用：25 ピンコネクタ
Universal Interface Module（UIM100C）を他の 100 シリーズモジュールと併用する場合、UIM100C は通常、チェーンの最初に接続されるモジュールとなります。
STM100C、OXY100C、または HLT100C を使用する場合、それらのモジュールはUIM100C の左側に接続してください。
UIM100C を含めて最大 17 モジュールまでスナップ接続が可能です。
機器を UIM100C に接続するためのケーブル類については、「Cables & Accessories」セクションをご参照ください。
【重要な使用上の注意】
外部電源（AC メイン）を使用する実験機器は、UIM100C 経由で MP150 または MP100 システムに接続してはなりません。
特に、システムが人体に装着された電極とも接続されている場合は、重大な安全リスクがあります。
アナログ信号を接続する場合は、**INISO または OUTISO（HLT100C を使用）**を用いて、外部機器と MP システムをカップリングしてください。
デジタル信号を接続する場合は、**STP100（UIM100C を使用）**を介して MP150 または MP100 システムに接続してください。
詳細については BIOPAC までお問い合わせください。
主な特徴
仕 様
| アナログI/O | 16チャンネル（3.5mmphoneジャック） |
|---|---|
| D/A出力 | 2チャンネル（3.5mmphoneジャック） |
| デジタルI/O | 16チャンネル（スクリューターミナル） |
| 外部トリガー | 1チャンネル（スクリューターミナル） |
| アイソレート電源 | ±12V, ＋5V @100mA(スクリューターミナル） |
| 寸法 | 70(W)×110(D)×190(H)mm |
| 重量 | 520g |
