BSL用 O2/CO2モジュールセット – GASSYS3

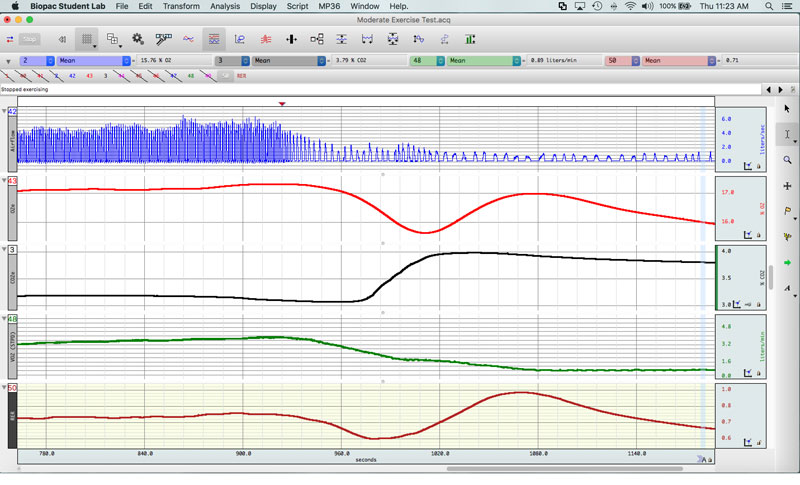

高品質で低コストな代謝データの取得を実現する本システムは、VO₂、VCO₂、RER、RMR、EE、REE の柔軟な表示およびレポートに対応しています。酸素消費量（V̇O₂）、二酸化炭素排出量（V̇CO₂）、呼吸交換比（RER）、エネルギー消費量（EE、REE）、安静時代謝量（RMR）といった指標が自動で計算されます。

新たに登場したこのガス分析システムは、MP36 ユニット、エアフロートランスデューサー、各種アクセサリと組み合わせて使用することで、教育や生理学研究に適した、より低価格でコンパクトかつ簡易な代謝測定ソリューションを提供します。安静時または運動中の被験者から、酸素消費量や二酸化炭素排出量、呼吸交換比、エネルギー消費量、安静時代謝量といった代謝データを高精度に取得できます。

GASSYS3 は、従来の代謝データ取得手法が抱えていた多くの課題――高額な費用、煩雑かつ高コストなキャリブレーション、操作性の悪さなど――を解決する設計となっています。

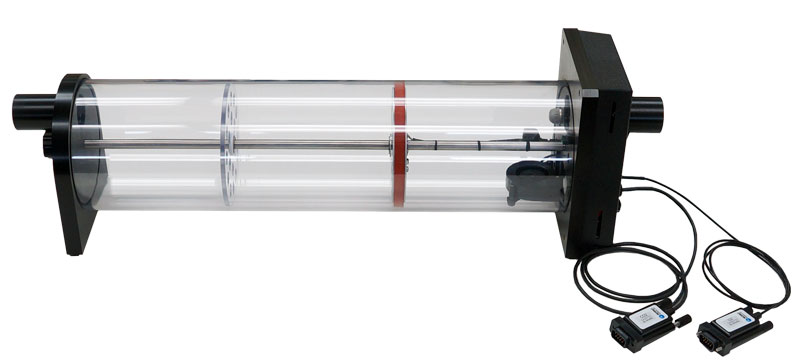

システムには、O₂ および CO₂ センサー、5リットル容量のミキシングチャンバー、周囲およびチャンバー内の相対湿度センサー、同様に周囲およびチャンバー内の温度センサー、周囲気圧を測定する気圧センサーが含まれています。標準的な 35 mm チューブに適合し、本体は小型かつコンパクトな構造です。自動セットアップと自動解析機能を備え、ガスキャリブレーションの頻度も最小限に抑えられています。

製品概要

BIOPAC の GASSYS3 は、運動生理学、スポーツ科学、生体医工学、心理生理学、さらには製品開発や消費者神経科学の各種アプリケーションにおいて、被験者の反応に関する詳細な洞察を提供します。

GASSYS3 の利点として、CO₂ センサーの測定範囲が従来の 5% から 10% に拡張されており、特に VO₂ Max 測定において重要です。また、センサー内部や周囲での結露を防ぐために統合型の加温機構を備えており、相対湿度を低減します。環境センサー（周囲およびチャンバー内）も内蔵されており、MP36 によってソフトウェア制御下で逐次読み取られ、温度、相対湿度、気圧の変化に基づいた補正を行います。

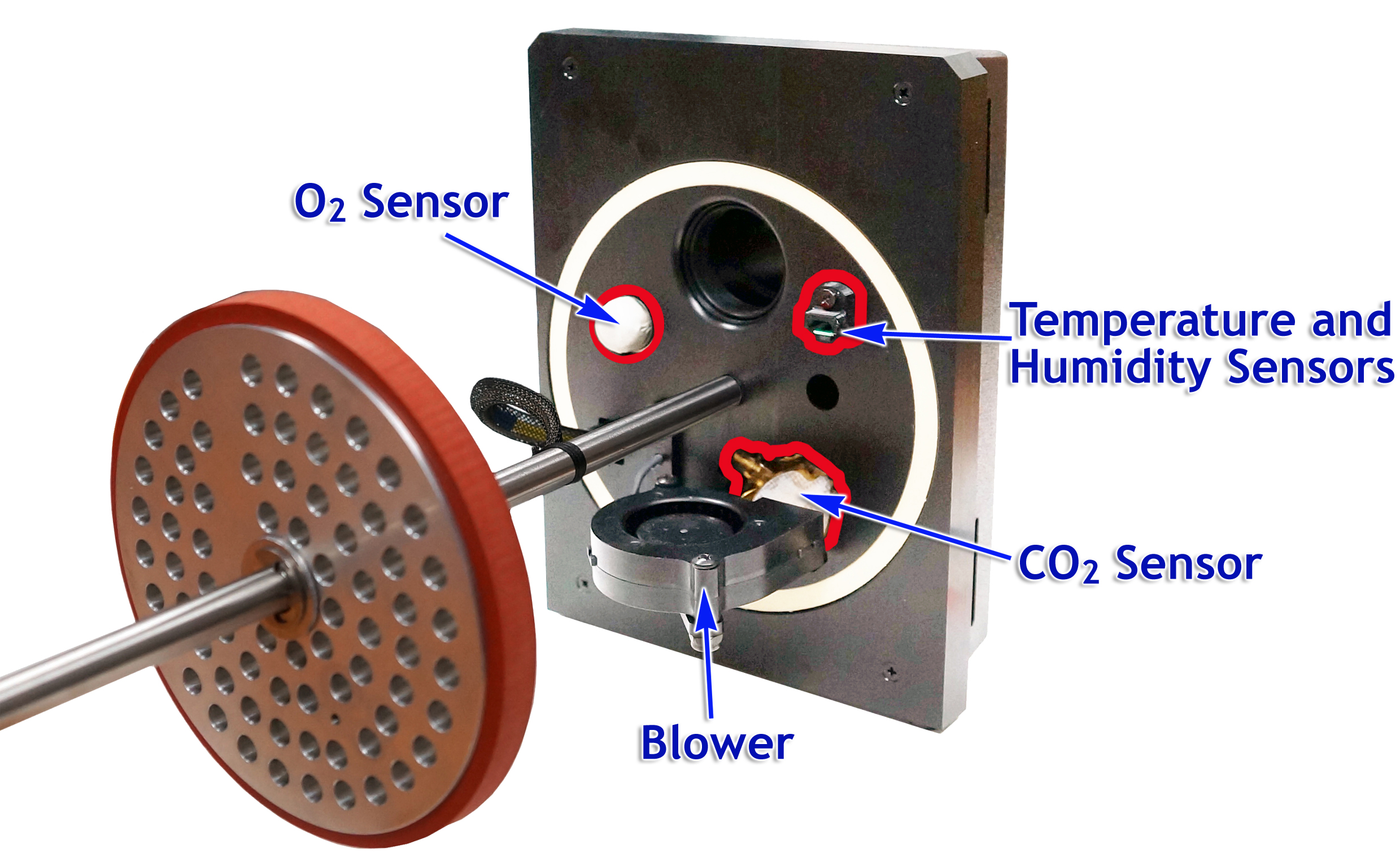

チャンバー内部には小型ブロワーがあり、空気を撹拌することで CO₂ センサーの応答時間を改善し、センサー内部での結露を防止します。密閉型のチャンバー構造は、呼気サイクル間で周囲空気がチャンバー内空気を汚染するのを防ぎます。新しい設計により、空気の流れに対する抵抗も減少しました。

O₂ および CO₂ 回路には、自動電圧キャリブレーションおよびメモリ回路が追加され、測定精度が向上しています。GASSYS3 は、呼気中の O₂ および CO₂ 濃度を測定します。非リブリージング型の「T」バルブにより、呼気のみが GASSYS3 に送られ、飽和した呼気空気に対応した構造になっています。GASSYS3 のミキシングチャンバー部は呼気流を平均化する役割を持ち、これにより複数の呼気に基づいた平均的な O₂ および CO₂ 濃度を測定することができます。

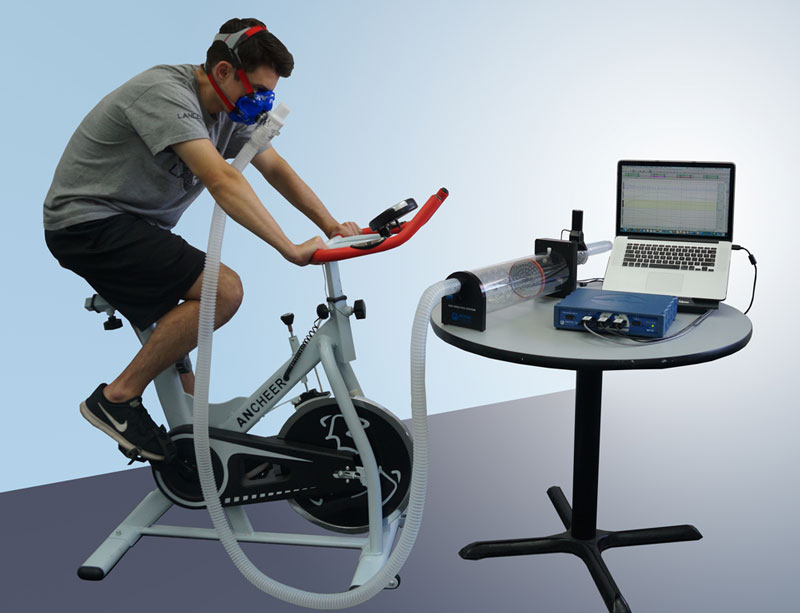

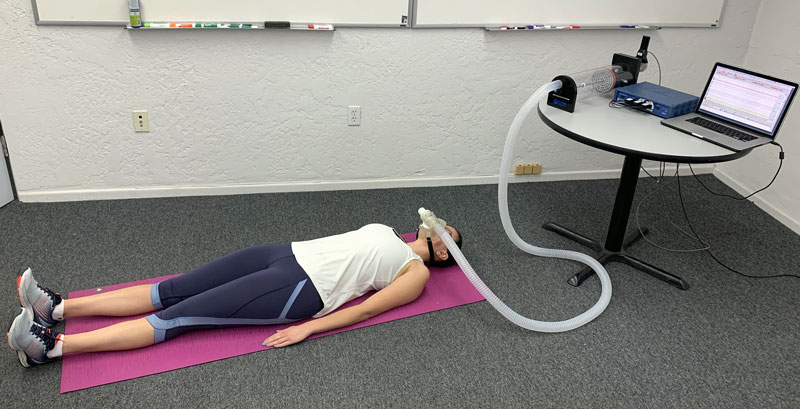

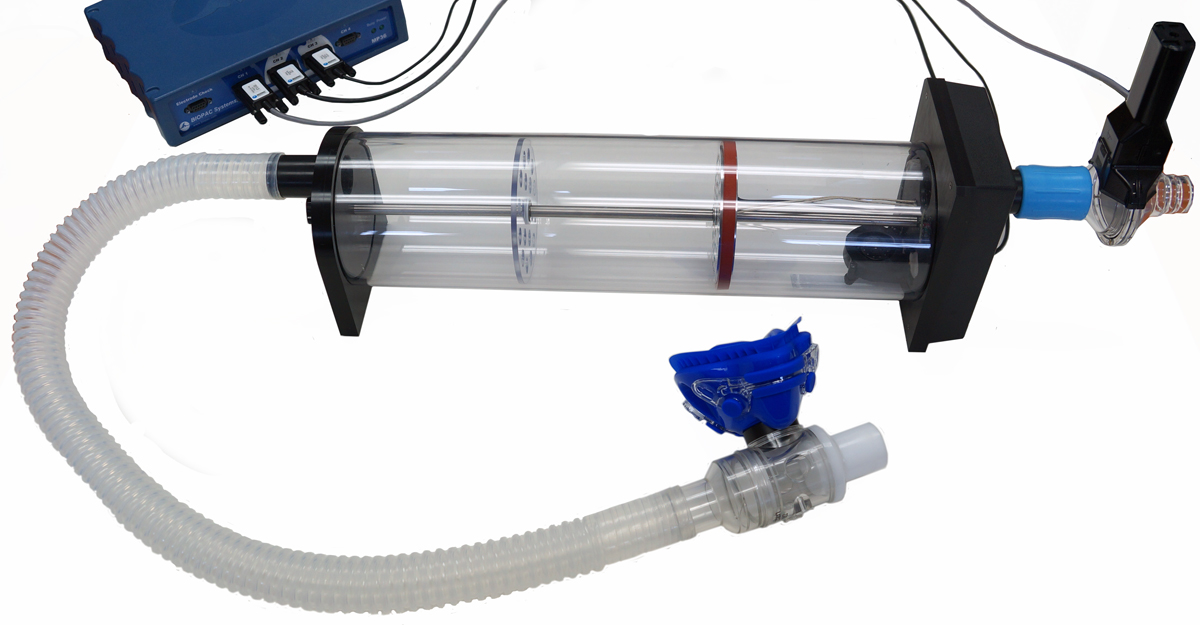

安静時の測定では、GASSYS3 の出力ポートにエアフロートランスデューサーを接続します。運動時には、結露によるエアフロー精度への影響を避けるため、T バルブの吸気側にトランスデューサーを設置します。

詳細情報

GASSYS3 は、MP36（BSL 4.1.3 以降）または MP36R（AcqKnowledge 5.0.3 以降）と互換性があります。MP45 との互換性はありません。

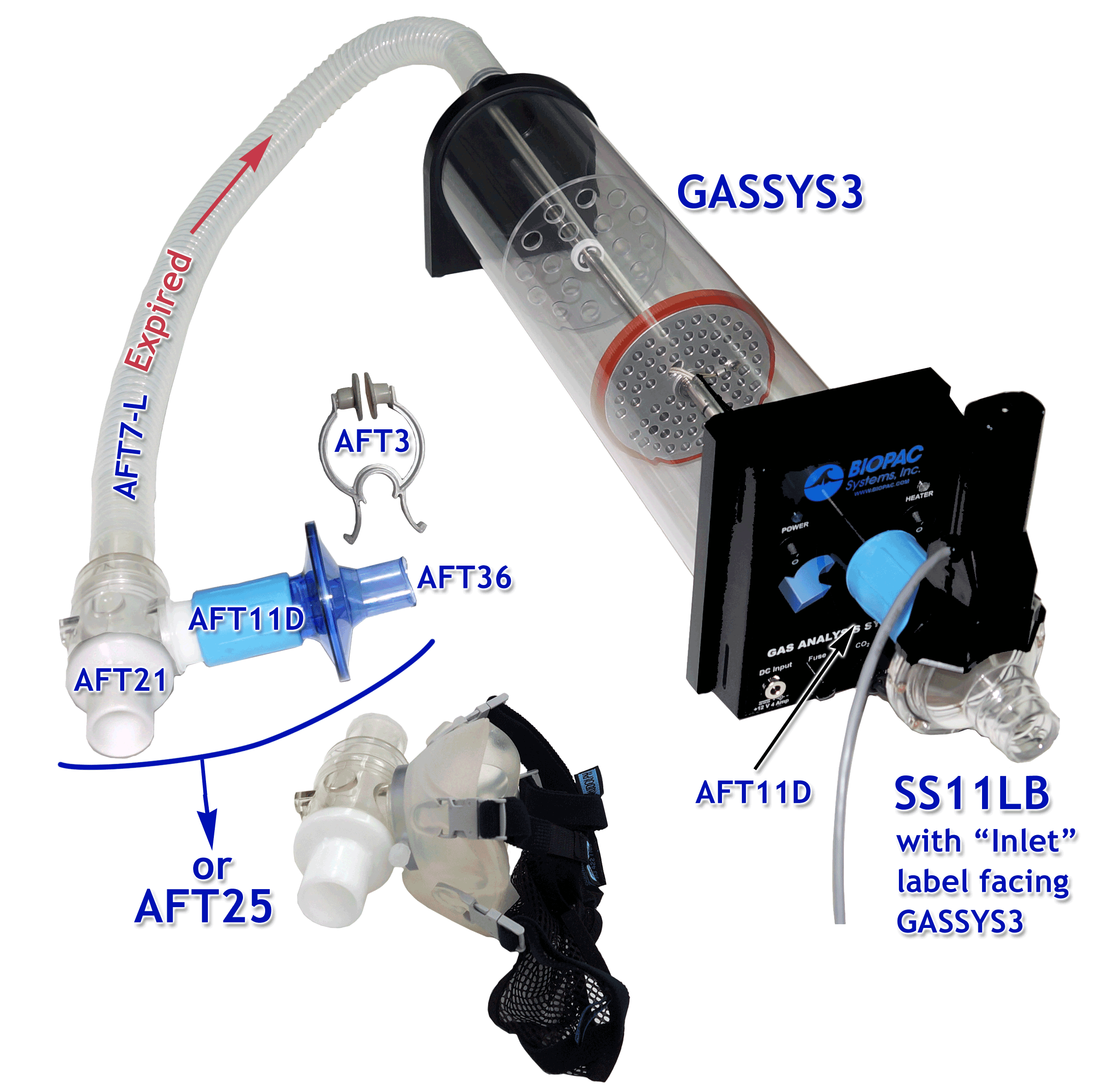

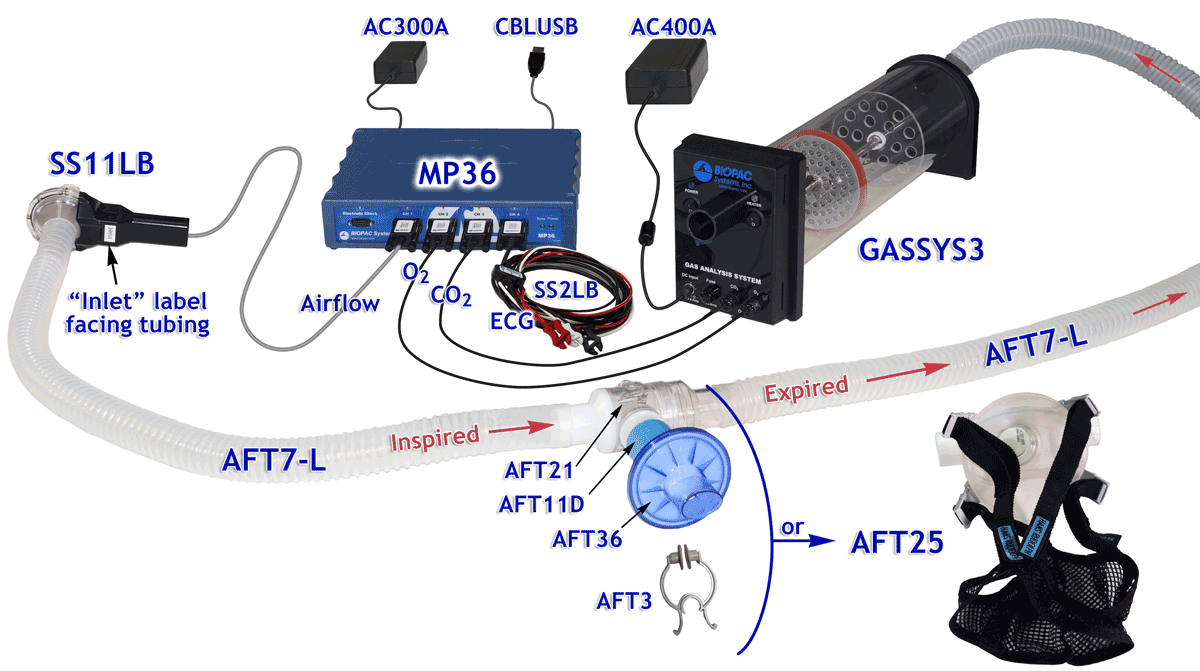

必要な構成としては、MP36 または MP36R のデータ取得ユニット、エアフロートランスデューサー SS11B、および T バルブがあり、T バルブは用途に応じて以下のオプションから選択します：

オプション1：ハイフロー T バルブ（AFT21, 35 mm OD）＋使い捨てフィルタとマウスピース（AFT36）＋ノーズクリップ（AFT3）

オプション2：T バルブ一体型フェイスマスク（AFT25）＋ 35 mm–25 mm シリンジカプラ（AFT11A）

オプション3：ローフロー非リブリージング型 T バルブ（AFT22）＋スムースボアチューブ（AFT7-L）＋フレキシブルカプラ（AFT11E）

ガスキャリブレーションを行わない場合でも、セットアップ時にチャンバーをフラッシュするためのキャリブレーションシリンジが必要です。

オプション1：AFT27（3 L シリンジ）または 2、3、5、7 リットルの同等シリンジ

オプション2：GASKIT3（AFT27 を含むキャリブレーションキット）

さらに、プロトコルに応じて AFT シリーズのチューブ、カプラなどのアクセサリを選択してください。

オプション機器としては、SS11LB を固定するための三脚、AFT21 用ヘッドサポート（AFT24）、ガス & フローキャリブレーションキット（GASKIT3）があります。GASKIT3 には、GASSYS3 および SS11LB エアフロートランスデューサーのキャリブレーションに必要な機器（キャリブレーション用チャンバー、ガス注入用コネクタ、チューブ、レギュレーター、カプラなど）が含まれています。

心拍数（ECG）を追加するには、ECG 用電極リードセット（SS2LB）、使い捨て ECG 電極（EL503 × 3）、電極用ジェル（GEL1：50g または GEL100：250g）、皮膚処理ジェル（ELPREP）またはアルコールをご使用ください。

GASSYS3カタログのダウンロード
