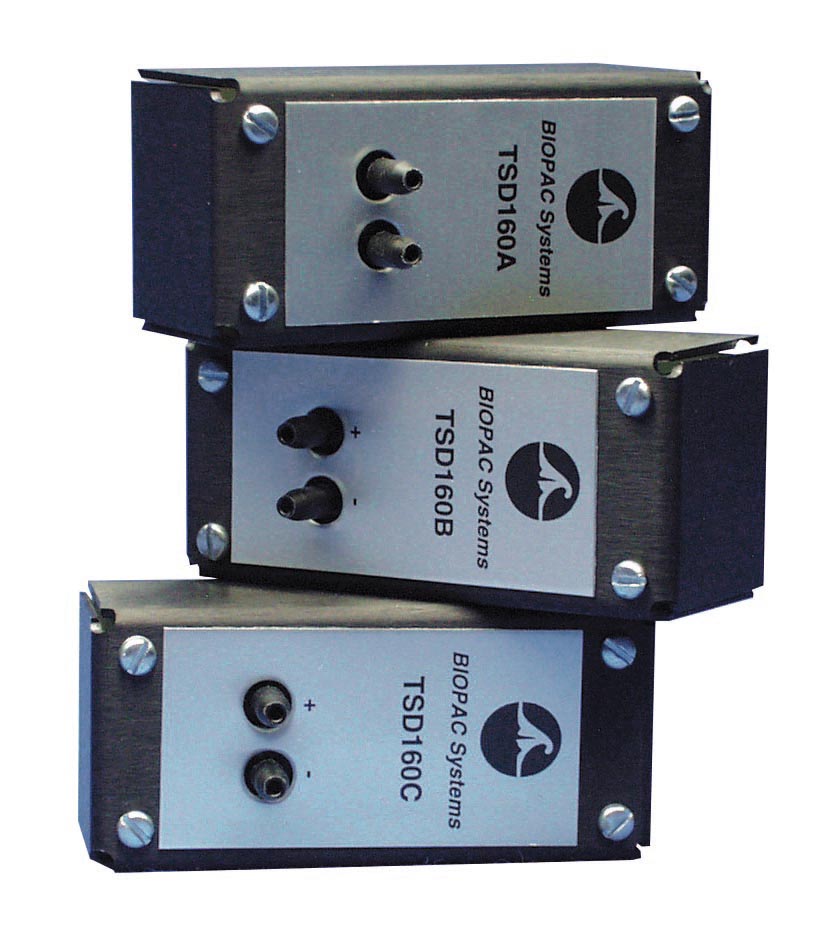

高感度差動圧力トランスデューサ – TSD160シリーズ
TSD160A, TSD160B, TSD160C, TSD160D, TSD160E, TSD160F
TSD160シリーズの差圧トランスデューサは、低範囲の圧力モニタリングに使用されます。これらのトランスデューサは、DA100C汎用差動アンプに直接接続可能です。差圧ポートはトランスデューサ前面にあり、呼吸回路、ニューモタコグラフ、プレチスモグラフボックスなどへの接続が容易です。
本製品は、さまざまな小動物用ニューモタコグラフやプレチスモグラフをMP Systemに接続する際に非常に有用です。感度が非常に高く、気流圧を含むさまざまな用途に対応する複数の測定範囲のバリエーションが用意されています。

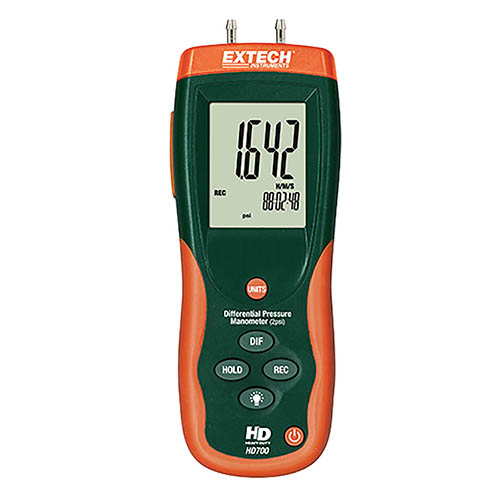

TSD160シリーズ差圧トランスデューサの校正には、AFTCAL-160（NIST認証取得済・測定範囲 ±2 psi、±140.6 cm H2O）の差圧マノメータをご使用ください。
TSD137またはTSD237シリーズの各ニューモタコグラフトランスデューサには、TSD160Aが1台付属しています。RX137およびRX237のフローヘッドは、標準の内径4 mmチューブを介して、TSD160A差圧トランスデューサに接続されます。
製品概要
主な特徴
仕様
| 型番(TSD160) | A | B | C | D | E | F | ||
| 動作圧力(cmH2O) | ±2.5 | ±12.5 | ±25 | ±75 | ±350 | ±1000 | ||
| オーバープレッシャー(最大) (cmH2O) | ±250 | ±380 | ±380 | ±700 | ±700 | ±4200 | ||
| 電圧出力（正規化1V励起）(μV/cm H2O) | 327.5 | 131 | 65.5 | 21.9 | 14.22 | 7.11 | ||
| ウォームアップドリフト | ±50μV | |||||||
| 安定性 | ±100μV | |||||||
| 動作温度 | 0℃ ～ +50℃ | |||||||
| 保管温度 | -40℃ ～ +125℃ | |||||||
| 線形性とヒステリシスエラー | ±0.05％ | |||||||
| ダイナミックレスポンス | 100Hz | |||||||
| ポート径 | 3mm ～ 4.5mm (チューブ内径) | |||||||
| 寸法 | 8.3cm（高さ）×3.8cm（幅）×3.2cm（奥行） | |||||||
| 重量 | 76g | |||||||
| インターフェース | DA100C | |||||||
