長ケーブル – CBL200シリーズ
CBL200, CBL246, CBL201, CBL229, CBL202, CBL203, CBL204, CBL205, CBL206, CBL207
リードインターフェースアダプターオプション:
CBL200 2mmピンからSafety Socket
CBL201 Safety Socketから2mmピン(LEAD110シリーズを古い100A/Bシリーズモジュールに接続するために使用)
CBL202 1/4インチフォノから2 x 2mmピン
CBL203 1/4インチフォノから2 x TouchProofリード
CBL204 TouchProof「Y」リードアダプター
CBL205 AC結合リードアダプター(1.6mmソケットから1.6mmピン)
CBL206 リードリファレンス(4x TPオスから1x TPメス)
CBL207 BNCオスから2 x 1.5mm TPオス
CBL229 アクティブエレクトロードGNDアダプター
CBL246 NICO100D 4ピンから4xTPオス
製品概要

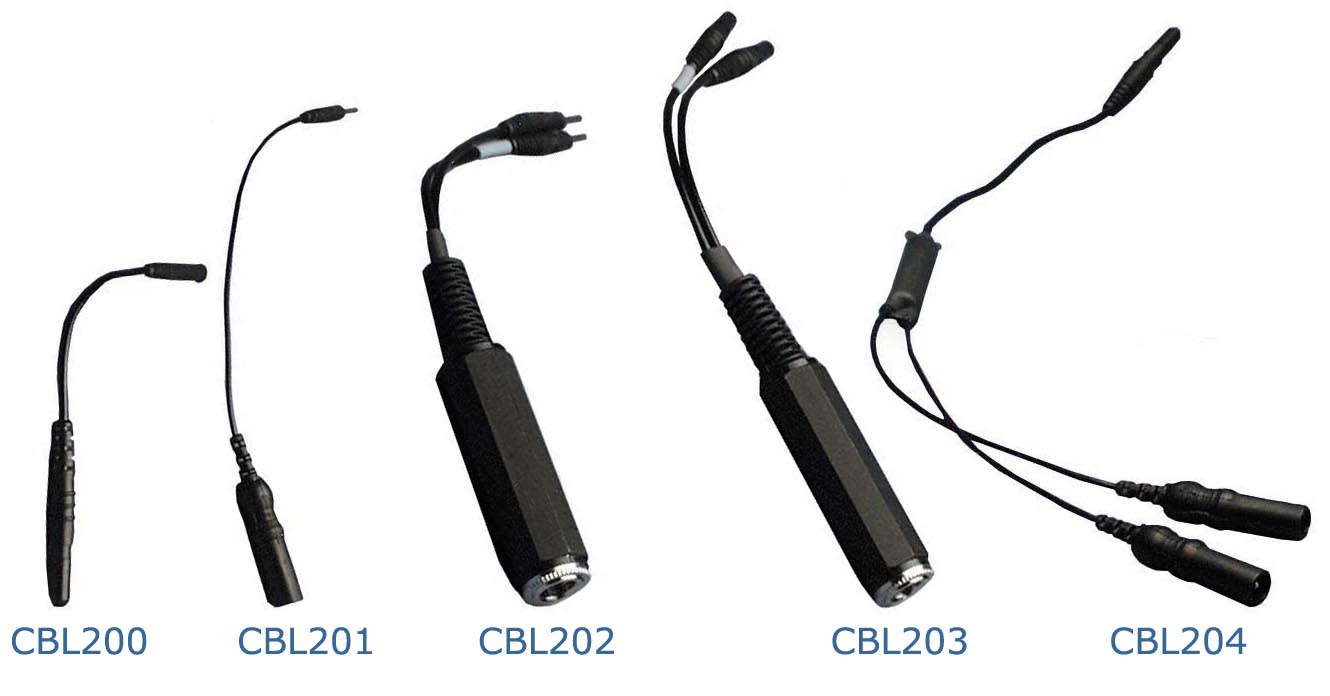

CBL200
CBL200は、2mmのメスソケットから1.5mmのメスTouchproofソケットへの接続があり、長さは10cmです。これは、古いスタイルの2mmピン電極またはトランスデューサリードを1.5mmのTouchproofソケットに変換し、100CシリーズのBiopotentialまたはトランスデューサアンプやSTMISOシリーズモジュールに接続する際に必要です。古いスタイルの2mmピンごとに1本のCBL200が必要です。
CBL201
CBL201は、2mmのオスピンから1.5mmのオスTouchproofピンに接続され、長さは10cmです。CBL201は以下に使用します:
1.5mmのメスTouchproof電極リードをDA100Cアンプに接続
グラウンド電極リード(例:LEAD110A)をUIM100Cモジュールに接続—TSD150アクティブ電極使用時に必要
1.5mmメスTouchproofソケット電極またはトランスデューサリードを古いスタイルの2mmピンに変換し、100BシリーズのBiopotentialまたはトランスデューサアンプモジュールに接続 MP36/35/45システムの場合、CBL201は古いモデルのSS1L Shielded Lead Adaptersを更新するために使用されます。
CBL202
CBL202は、メスのモノ6.3mm(¼インチ)フォノソケットから2つの2mmオスピンに接続され、長さは10cmです。この多目的アダプターは以下に使用できます:
6.3mmのオスモノフォノケーブルをUIM100CのデジタルI/Oラインに接続
6.3mmのオスモノフォノプラグで終端されたマイクロフォンや信号源をDA100Cに接続
STM100Cを神経伝導チャンバーに接続(CBL105が必要)
CBL203
CBL203は、メスのモノ6.3mm(¼インチ)フォノソケットから2つのメス1.5mmTouchproofソケットに接続され、長さは10cmです。主にYSI 400シリーズの生体医療温度プローブをSKT100C温度アンプに接続するために設計されていますが、特定のモノ6.3mm(¼インチ)フォノプラグ終端のケーブルやトランスデューサを100CシリーズのBiopotentialまたはトランスデューサアンプに接続するためにも使用できます。
青色の熱収縮チューブ=1/4インチモノコネクタの先端、黒色=1/4インチモノコネクタのスリーブ
SKT100CのVin+およびVin–ポートに接続(どちらのソケットでも接続可能);サーミスターは電気的接触をしないため、GNDは安全のためには必要ありません。
金属製ケースを使用したサードパーティのプローブを使用する場合、プローブのグラウンドリードはSKT100CのGNDに接続できます。
CBL204
CBL204は、1.5mmのメスTouchproofソケットから2つの1.5mmのオスTouchproofピンに接続され、長さは25cmです。CBL204は、100CシリーズのBiopotentialアンプ入力またはSTMISOシリーズの刺激装置出力に接続し、Touchproof “Y”電極リードアダプターで終端された電極リードに接続するための2つのソケットを提供します。このTouchproof “Y”電極リードアダプターは、複数の電極サイトを1つのアンプ入力または刺激装置出力に接続する必要がある場合に必要です。複数のCBL204を接続することで、3つ以上の電極リードを同じ入力または出力に参照することができます。MRI用途の場合は、CBL228を参照してください。
CBL205
CBL205は、1.5mmのオスからメスのAC結合電極リードアダプターで、長さは10cmです。アダプターの一端はバイオポテンシャルアンプのグラウンドに接続され、もう一端は電極リードを受け入れます。CBL205は、皮膚電気反応(EDA)を記録する際に複数のグラウンドが必要な場合に使用します。BIOPACは、EDAと他のバイオポテンシャル信号(ECG、EEG、EOG、EGG、EMG、ERS)を同時に記録する場合、バイオポテンシャルアンプの1つのグラウンドに接続されたCBL205の使用を推奨します。EDA電極のVin-を通じて被験者が接地されますが、場合によっては複数のグラウンドが必要です。その場合、AC結合リードアダプター(CBL205)を使用して、ガルバニックグラウンドループを防止します。たとえば、バイオポテンシャルとEDAを記録中にEDA電極を実験のある段階で取り外す場合、バイオポテンシャルの接地を維持したい場合があります。常に接地を保ち、グラウンドループを防ぐためには、EDAのVin-リードを接地として接続し、AC結合されたグラウンドをバイオポテンシャルアンプのGNDに接続します。
安全上の注意
EDA100C、EBI100C、またはNICO100Cモジュールを同時に同じMPシステムで使用する場合、モジュールの励起電流間に非絶縁があるため、グラウンドループが問題になることがあります。解決策として、1つのモジュールを別のIPS100CとHLT100Cに接続し、残りのモジュールをMPシステムに接続する方法があります。最初のモジュールの出力(HLT100C経由)をMPシステム側のUIM100Cに接続するには、OUTISO信号絶縁器を使用してください。

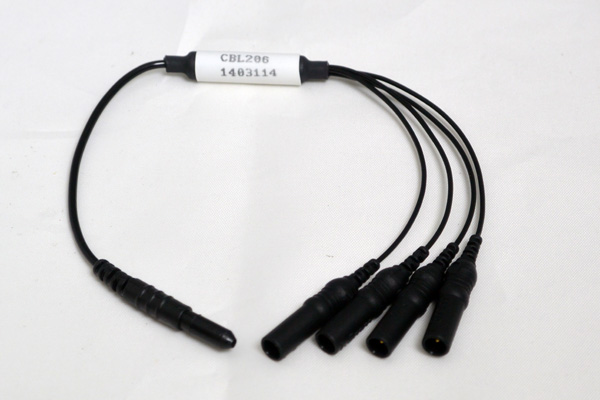

CBL206
リードジャンクションTPFから4XTPM。1つの電極から4つの電極を参照。MEC110Cを経由して、NICO100CおよびEBI100C心拍出力アンプモジュールに接続。

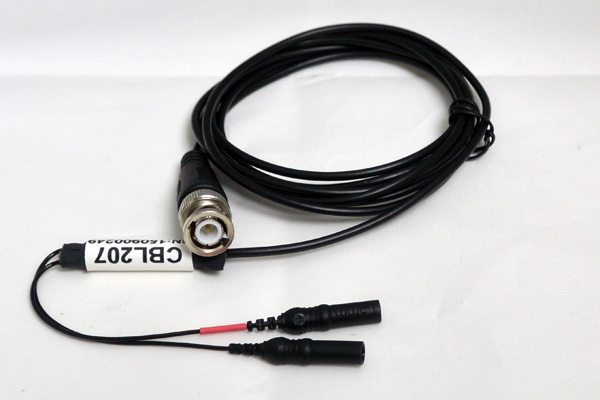

CBL207
長さ1m、BNC(オス)から2つの1.5mmTP(オス)。使用用途:
Touchproof(メス)電極
STM200ユニポーラパルス刺激装置モジュール
MECMRI-STIMISOケーブル/フィルターシステムを使用して、MRI制御室でSTM200に接続

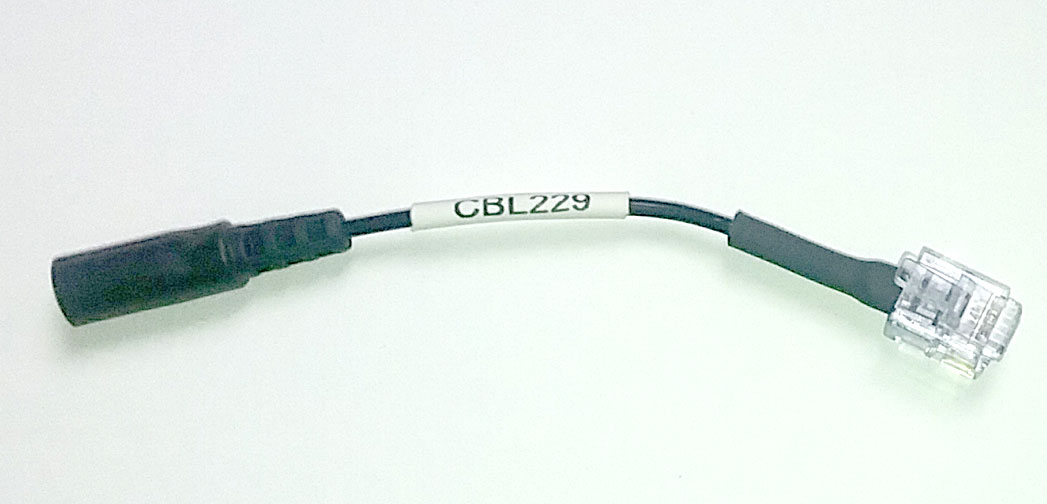

CBL229
長さ約3cm、RJ11からTouchproofメスソケットへのアダプター
TSD150AまたはTSD150Bのアクティブ電極が使用され、他にワイヤードグラウンドが存在しない場合に、グラウンドリード(LEAD110やLEAD110Aなど)を被験者に接続できます。
安全上の注意
アクティブ電極のみが使用され、他のワイヤード信号が記録されていない場合に、このアダプターが必要です。Cシリーズのバイオポテンシャルアンプのいずれかが被験者へのグラウンド接続を持っている場合、このアダプターは必要ありません。
CBL246
NICO100D用リードアダプター(EBI100DまたはBN-NICOには非対応);TREV測定に使用します。(On Demand TREVウェビナーを参照)
4ピンのメスコネクタから4つのTPオスアダプター(I+、Vin+、Vin-、I-)へ接続。長さ:約10cm。
