生体インピーダンス用アンプ – EBI100C

EBI100C は 高精度高周波電流源 を内蔵しており、測定対象の組織体積内に配置された 電流供給用電極 を通して 極微量（400 µA）の電流 を注入します。

別の 測定電極 セットが、組織体積に発生する電圧を測定します。

電流が一定であるため、測定された電圧は 組織の生体インピーダンス特性に比例 します。

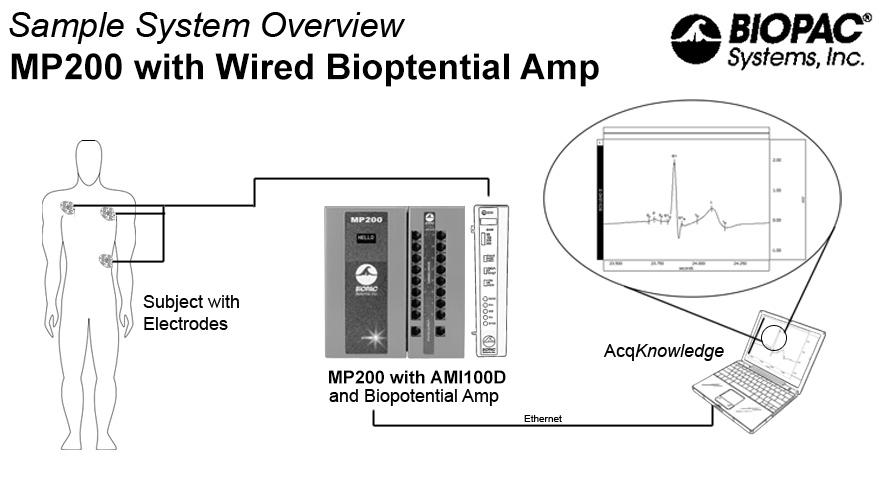

EBI100C は 研究システムの完全なソリューション の一部です。

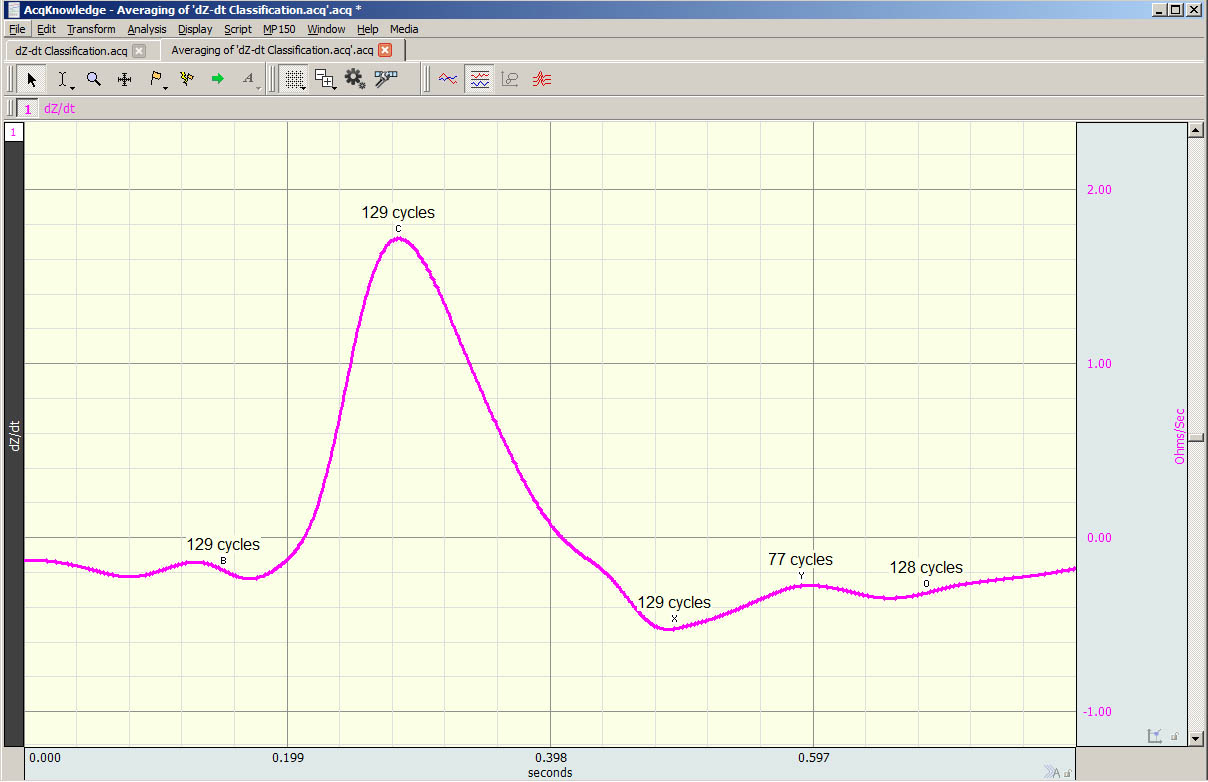

このアンプは MP200 データ取得・解析プラットフォーム および AcqKnowledge ソフトウェア と連携し、ICG 解析 を含むさまざまな高度な解析を可能にします。

出力チャンネル

CH SELECT スイッチには 4 つのバンク設定 があり、EBI100C の出力（すなわち 大きさ（Magnitude, MAG） または 位相（Phase, PHS））のチャンネル割り当ては以下のようになります。

バンク        大きさ（MAG）        位相（PHS）

1        チャンネル 1        チャンネル 9

2        チャンネル 2        チャンネル 10

3        チャンネル 3        チャンネル 11

4        チャンネル 4        チャンネル 12

特定の EBI100C 出力を使用しない場合、その割り当てられたチャンネルを他のモジュールの出力に使用することはできません。

その場合、不要なチャンネルの記録を行わない ようにしてください。

推奨図書

Impedance Cardiography の方法論的ガイドライン、PSYCHOPHYSIOLOGY, Vol. 27, No. 1

長時間座っていることによる脚部の液体蓄積に対するふくらはぎの筋肉の電気刺激の効果。Scientific Reports, 7(1), 6055。Vena, D., Rubianto, J., Popovic, M. R., Fernie, G. R., & Yadollahi, A. (2017)。

詳細は サポート タブ > ダウンロード/リソース でご覧いただけます。
