2チャンネル心電図アンプ – BN-ECG2

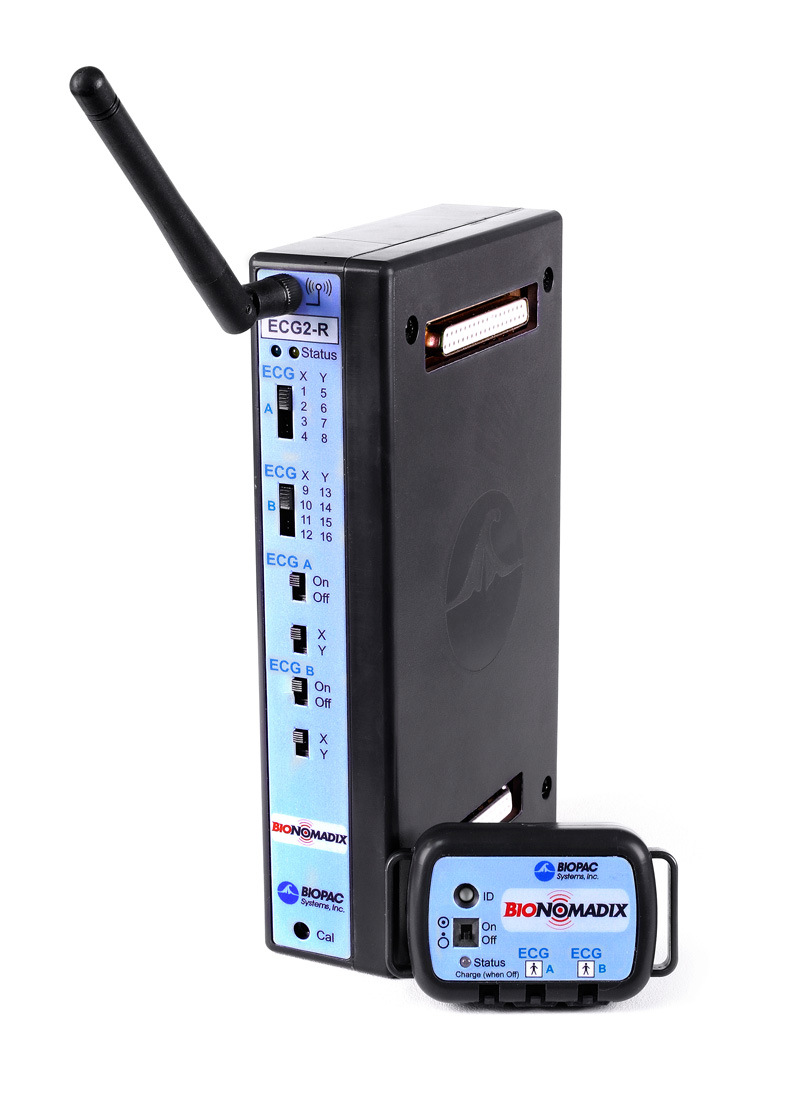

デュアルワイヤレス ECG BioNomadix ペアは、歩行中の被験者から 1 チャンネルまたは 2 チャンネルの心電図（ECG）データを測定するために設計された、送信機と受信機のマッチドペアです。このペアは、被験者とコンピューター間の「有線」接続を模倣しつつ、完全ワイヤレス記録システムの利便性を提供します。これらのユニットは、MP200（または旧型の MP160/MP150）データ取得・解析プラットフォームおよび AcqKnowledge ソフトウェアと統合され、多様な応用を可能にし、幅広い信号や測定の取得をサポートします。

製品概要

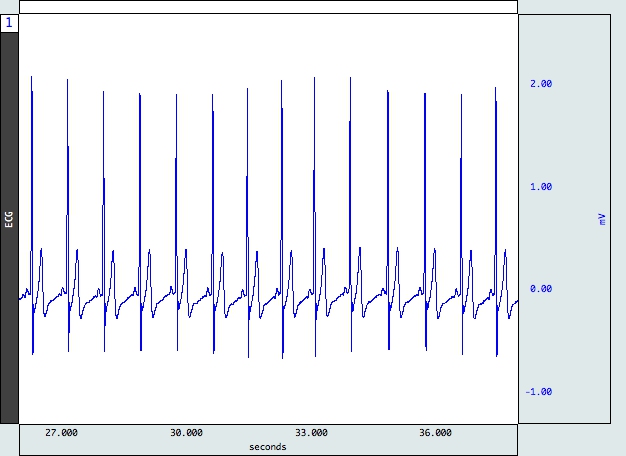

ECG 信号データは 2,000 Hz のレートで送信され、受信機の出力で非常に高解像度の ECG 波形を提供します。ペアからの生データは 0.05 Hz から 150 Hz の範囲で制限されており、高品質な記録を実現します。マッチドペアには、内部に歪みのないハイパスおよびローパスフィルターが組み込まれており、完全な ECG 波形と関連する複合波形を高品質に増幅します。高い信号対雑音比（SNR）と高精度の時間ベースサンプリング解像度により、このペアは精密な心拍変動（HRV）研究にも使用できます。

主な特徴

仕様

利得	×2000
出力レンジ	±10V（アナログ）
応答周波数(高域側)	35Hz
応答周波数(低域側)	1.0Hz
ノッチフィルタ	50/60Hz
ノイズ電圧	0.9μV rms（0.05Hz―150Hz）
CMII	1000MΩ（50/60Hz）
CMRR	110dB typical（50/60Hz）, 90dB minimum
寸法（送信機）	60(W)×40(D)×20(H)mm, 54g
寸法（受信機）	40(W)×110(D)×190(H)mm, 380g
トランスミッター	ウルトラローパワー　2.4GHz
バッテリー	L-ionバッテリー　充電時間：～1時間　充電回数：～500回
駆動時間	72時間（最大）
入力電圧レンジ	±10mV

詳細情報

LEAD I と LEAD II のデータのみを収集し、LEAD III およびすべての増強誘導（aVR、aVL、aVF）を生成できます。

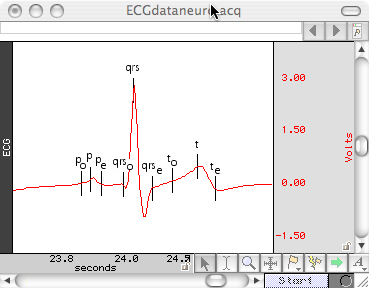

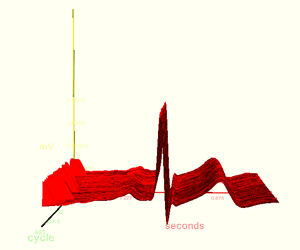

AcqKnowledge の式生成機能を使用すると、モジュールペアから記録された 2 つの ECG リードを基に、6 誘導 ECG を生成できます。AcqKnowledge ソフトウェアを使用して、完全な LEAD II ECG 分析を行うことができます。このソフトウェアはデータを自動的にスコアリングし、サイクルごとの測定値を抽出します。結果は Excel に自動エクスポートされるか、Journal ファイルに貼り付けられます。

さらに、AcqKnowledge には完全自動化された HRV（心拍変動）分析機能が含まれており、VLF（超低周波）、LF（低周波）、HF（高周波）、VHF（超高周波）、交感神経および迷走神経の影響、交感神経/迷走神経バランスの値を提供します。

AcqKnowledge を使用すると、広帯域の ECG データを低い値にフィルタリングでき、大きな被験者の動きがある場合でも高品質な ECG 信号の分離が可能です。

バイオポテンシャルアンプ/送信機の信号対雑音比（SNR）は 70 dB を超える非常に高い値を示し、アンプ/送信システムのノイズフロアはわずか 0.9 µV rms（帯域幅 0.05 Hz ～ 150 Hz）です。

モジュールセットのゲインは固定で 2,000 に設定されており、測定可能な最大 ECG 信号は 10 mV P-P、最小は 1 µV rms 未満です。

送信機は完全にバッテリー駆動で、他の記録モジュールやシステムとの干渉が最小限に抑えられています。さらに、外部電源に物理的に接続されていないため、非常に安全に使用できます。

ワイヤレス送信機はバッテリー駆動であり、被験者の体（胸部）に近接して装着されるため、コモンモード除去比（CMRR）が非常に高く、一般的な有線 ECG 記録システムを大きく上回ります。そのため、50 Hz または 60 Hz の電源ノイズを除去するノッチフィルタは通常不要です。

送信機は、伸縮性のあるベルクロストラップまたはストレッチメッシュ BioNomadix シャツ（アクセサリー参照）を使用して、被験者の体（胸部）に装着されます。本体の外形寸法は約 6 cm × 4 cm × 2 cm で、重量は約 54 g です。

送信機のバッテリーは最大 72 時間の連続動作が可能です。

新しい BioNomadix シリーズは、ライフサイエンス研究向けのワイヤレス・ウェアラブル生理モニタリングデバイスで、ECG、EEG、EOG、EMG、EGG、呼吸、脈拍、温度、皮膚電気活動、インピーダンス心臓描記、加速度計、ジャイロなど、幅広い信号に対応しています。BioNomadix は通常、デュアルチャンネルユニットとして設計されており、同じ種類の信号を 2 つ取得するものや、異なる信号を組み合わせるものがあります。

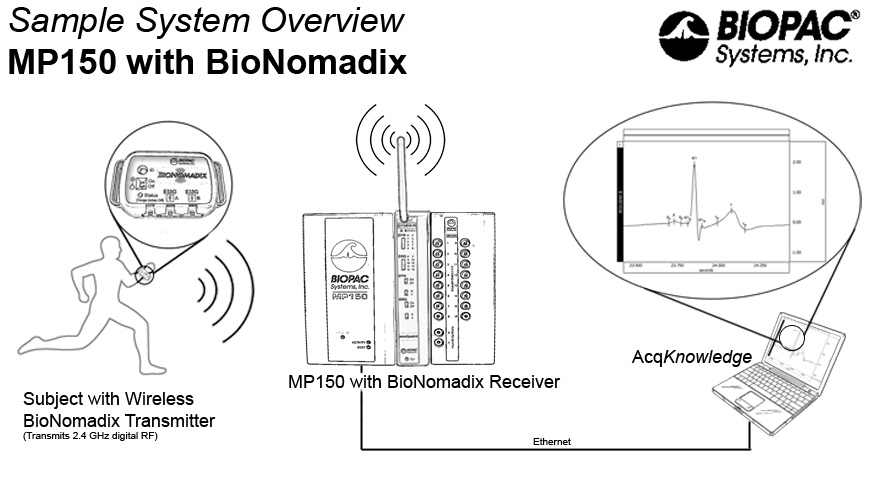

BioNomadix は非侵襲的に高品質かつフルバンド幅のデータを記録しながら、被験者が屋内の自然な環境で自由に動くことを可能にします。各 BioNomadix デバイスは、被験者が装着する送信機（生理データを増幅・送信する役割）と、受信モジュールの 2 つの部分で構成されています。BioNomadix 送信機はデジタル伝送を採用し、信号源の近くに配置された短いリード線やトランスデューサーを使用することで、優れた信号品質を実現します。また、各 BioNomadix は特定の信号タイプに合わせて構成されているため、高品質なデータ取得のためにハードウェアやソフトウェアの設定を調整する必要がありません。

複数の BioNomadix を組み合わせることで、生体電位信号やトランスデューサー信号を必要とする研究に最適な信号の組み合わせを提供できます。

BIOPAC MP システムと組み合わせると、最大 16 チャンネルの BioNomadix データを記録でき、マルチサブジェクト研究やマルチパラメータプロトコルに対応可能です。また、複数の MP200 システムや、アイソレーテッドパワーサプライモジュール（IPS100C と CBL102）を介して、サードパーティのデータ取得ハードウェアとも連携可能です。AcqKnowledge ソフトウェアを使用することで、各信号タイプに応じた高度な自動解析やスコアリング機能を活用でき、カスタマイズオプションも利用可能です。

BioNomadix のアクセサリーには、トランスデューサー、電極リード線、複数のデバイスを快適に固定するための専用ポケット付きストレッチメッシュシャツなどがあります。このシャツは、電極部位へのアクセスを容易にするジッパーが付いており、XS から XL までのサイズが用意されています。

BioNomadix シリーズは、ライフサイエンスのデータ取得・解析におけるリーディングカンパニーである BIOPAC Systems Inc. によって開発・製造されました。この新シリーズは、ワイヤレスソリューションの利便性と、有線システム並みの信号品質・精度を兼ね備えています。BioNomadix は、被験者の生理モニタリングを高品質かつコスト効率よく行うための、妥協のないワイヤレスソリューションを提供します。
