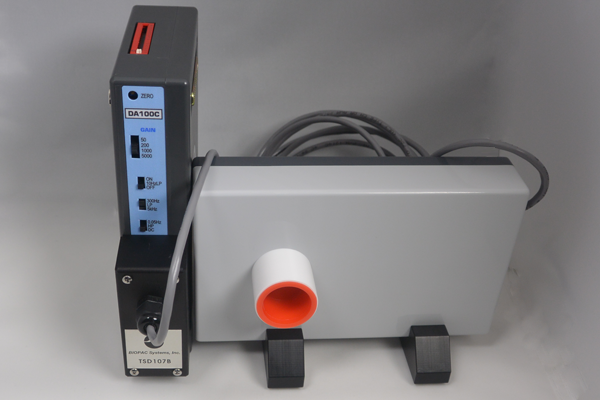

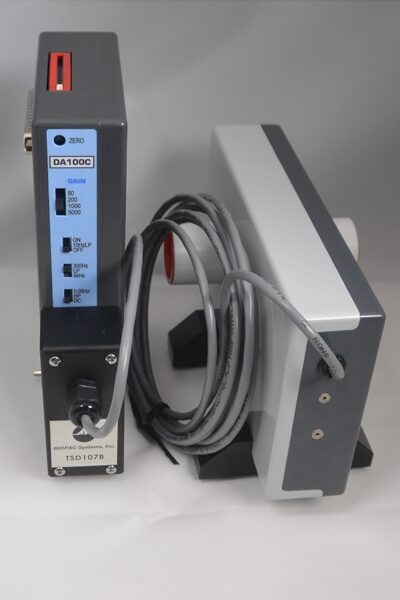

呼吸流量トランスデューサ（高流量） – TSD107B
TSD107B は、高い線形性と広範囲の気流測定能力を備えたトランスデューサであり、気流、肺活量、呼気ガス分析 などの多様な高性能試験に使用できます。特に、大流量が求められる用途（例：運動生理学）に最適です。
このトランスデューサは、高性能ピューモタックに加え、内部に高精度な差圧トランスデューサを搭載 しており、ピューモタック内で発生した差圧を比例した電圧信号に変換 します。TSD107B は DA100C 汎用トランスデューサアンプ とインターフェース接続して使用します。
TSD107B は、以下のスケーリングファクターで工場出荷時に校正されています。
1 mV 出力 = 11.1 リットル/秒 の流量
DA100C に接続し、ゲインを 1,000 に設定した場合:
1 V 出力 = 11.1 リットル/秒 の流量
このように、高精度な気流測定が可能で、呼吸生理学や運動負荷試験などの研究において広く活用できます。
製品概要
キャリブレーションチェックを実施するには、TSD107B の仕様書に記載されている手順に従い、校正用シリンジ AFT27 を使用してください。
気流および肺活量の測定には、以下のアクセサリーと組み合わせて使用します。
AFT21 非再呼吸 T バルブ
AFT9 マウスピース
AFT4 バクテリアフィルター
運動生理学測定には、以下のアクセサリーと組み合わせて使用します。
AFT25 フェイスマスク（非再呼吸 T バルブ一体型）
AFT15A または AFT15B 混合チャンバー
関連アクセサリーについては「Airflow Accessories」も参照してください。
主な特徴
仕様
| ニューモタコタイプ | Hans Rudolf #4813 |
|---|---|
| キャリブレーション流量範囲 | 1±800 liters/分 |
| 死腔量 | 87.8ml |
| 公称出力 | 45μV (liters/sec) (正規化1V励起) |
| ポート | 35mmOD |
| ケーブル長 | 3m |
| 寸法 | 40(D) × 110(H) × 190(W)mm |
| 重量 | 690g |
| インタフェース | DA100C |
