O2モジュール – O2100C
O2100Cは、常磁性（パラマグネティック）方式の酸素測定モジュールで、以下のような環境での酸素濃度測定に適しています。
・ 周囲空気
・ 呼気（expired breath）
・ 人工呼吸器回路（ventilator circuits）
・ 呼吸ガス混合気体（breathing gas mixtures）
製品概要
常磁性技術の利点
非消耗式：消耗部品なしで長期にわたり安定した性能を維持
高速応答：リアルタイムでの正確な酸素濃度測定が可能
調整可能なサンプリング流量
仕様・特長
アナログ出力範囲：0-100%の酸素濃度に対応

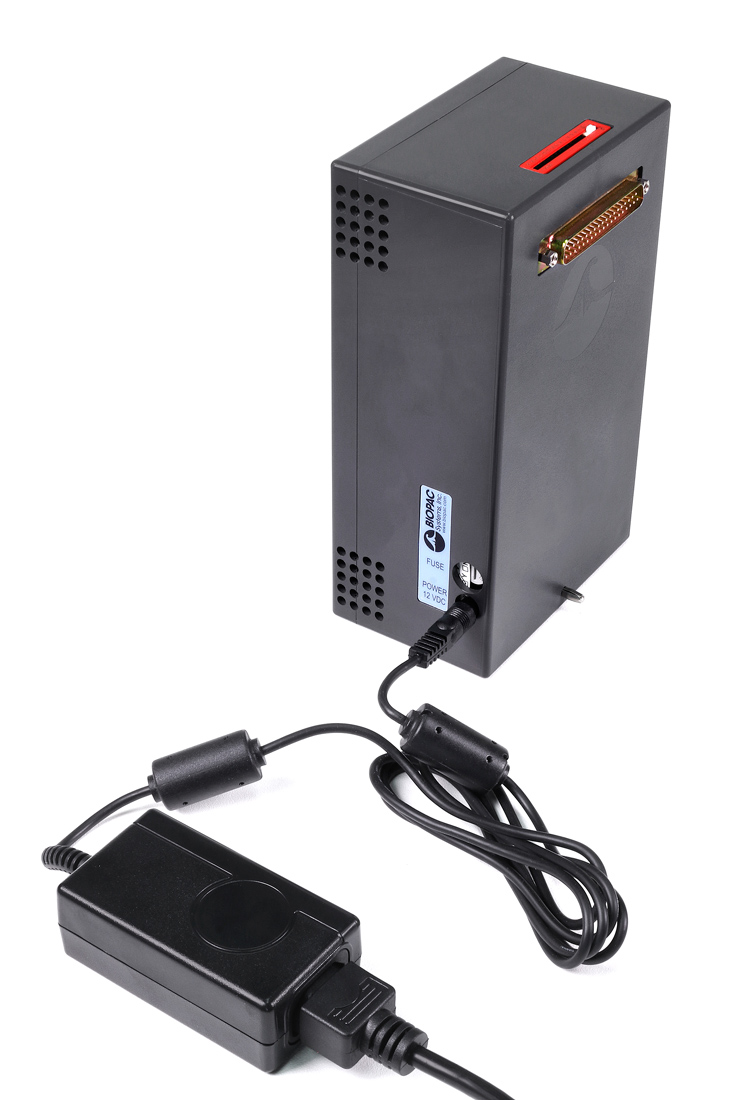

コンパクトで頑丈な設計：軽量かつ耐久性のある筐体
フロントパネルに入力・出力ポートを配置：サンプリングラインの接続が容易
高い直線性（リニアリティ）：測定範囲内の2点校正が可能
インターフェース & 互換性

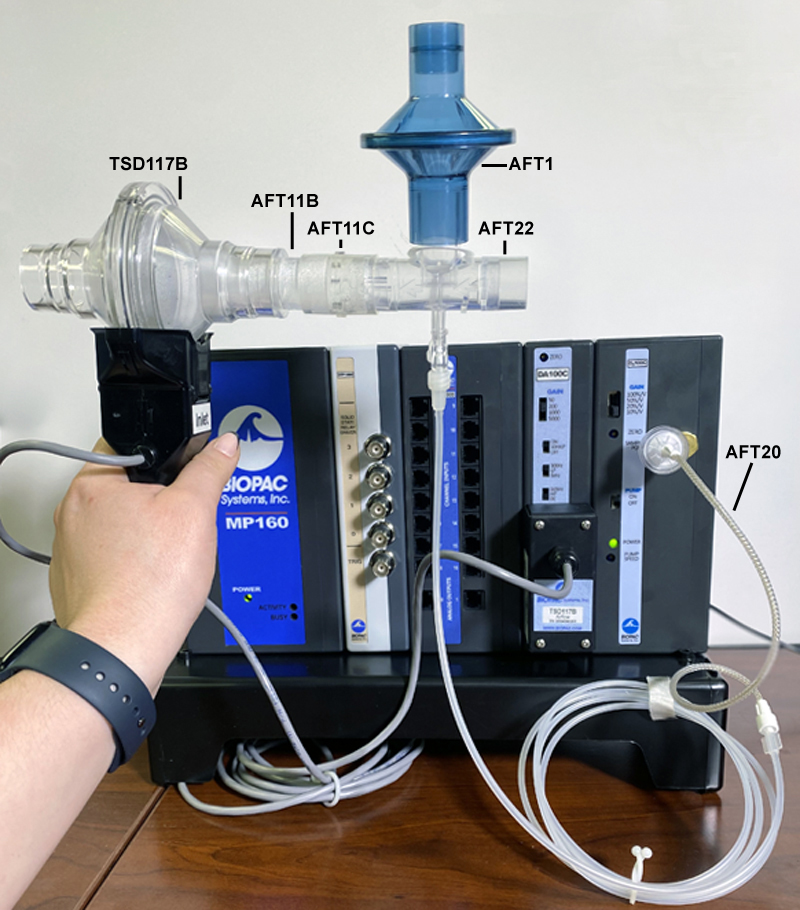

O2100Cは、AFT20ガスサンプリングインターフェースキットを介して以下の装置と接続可能：
AFT15A / AFT15B ミキシングチャンバー（Mixing Chambers）
AFT21 / AFT22 非再呼吸 T バルブ（Non-Rebreathing T Valves）
AFT25 非再呼吸 T バルブ付きマスク（Mask with Integral Non-Rebreathing T Valve）
このモジュールは、研究環境での正確な酸素測定に最適な選択肢となります。
主な特徴
仕 様
| O2レンジ | 0-100% O2 |
|---|---|
| 利得 | 10, 20, 50, 100（％O2/V） |
| 出力レンジ | 0-10V |
| 再現性 | ±0.1%O2 |
| 解像度 | 0.1%O2 |
| 線形性 | ±0.2%O2 |
| ゼロ点安定 | ±0.01%O2/時 |
| 応答時間 | 160msec(T10-T90)@200ml/分 / 500msec(T10-T90)@100ml/分＊ / 1000msec(T10-T90)@50ml/分 |
| 流量範囲 | 50-200ml/分 |
| 温度範囲 | 5-50℃ |
| ゼロドリフト | ±0.05%O2/℃ |
| スパンドリフト | ±0.25%O2/℃ |
| サンプリングポ-ト | Male Luer |
| 寸法 | 70(W)×110(D)×190(H)mm |
| 重量 | 990g |

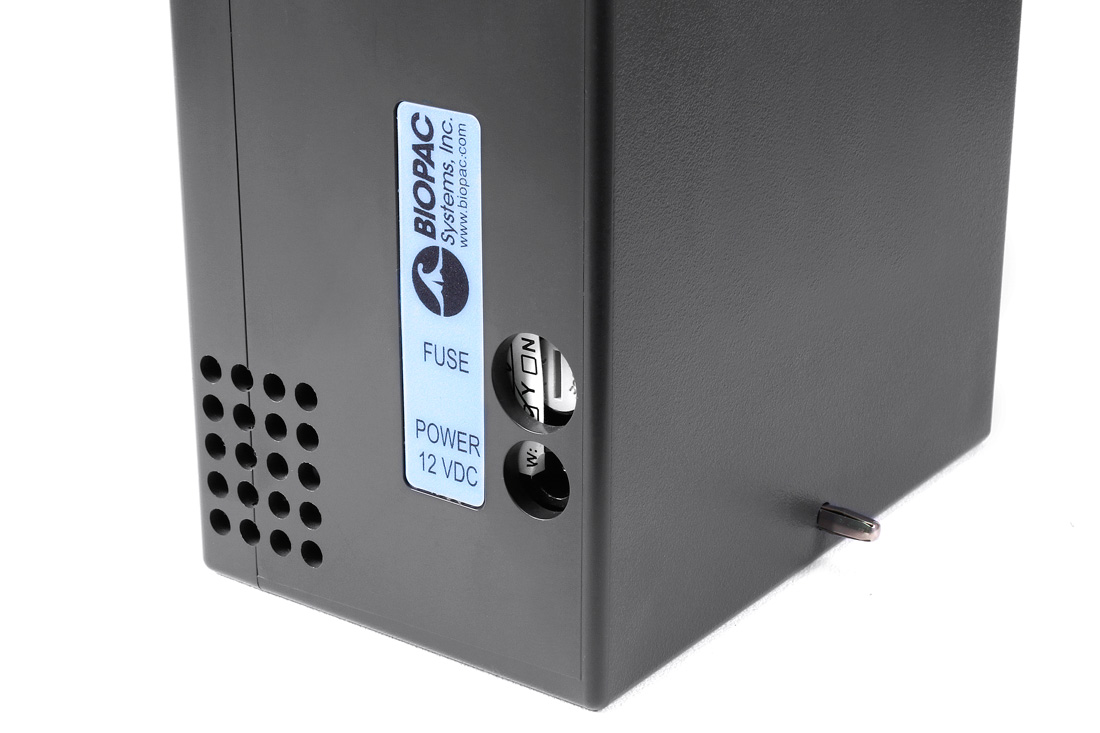

| 電源 | 12VDC@1A ( AC100A使用時 ) |
詳細情報
選択可能な信号処理機能—データ収集時にフィルタリングや変換が可能
最大16台のアンプモジュールをMPリサーチシステムに接続可能—多パラメータ測定や複数被験者の研究に対応
O2100Cは、常磁性（パラマグネティック）技術を利用した酸素測定モジュールで、環境空気、呼気、人工呼吸器回路、および呼吸ガス混合物中の酸素濃度を正確に測定できます。
常磁性技術は消耗部品を必要としない非消耗型の技術であり、長期間にわたる一貫した性能を保証します。
本モジュールは、酸素濃度0～100%に対応するアナログ出力範囲を選択可能であり、軽量かつ頑丈な設計となっています。また、高速応答やユーザー調整可能なサンプリング流量などの高度な機能を備えています。
サンプリングラインの接続ポート（入力および出力用）は、モジュールの前面パネルに配置されています。
O2100Cモジュールは、AFT20ガスサンプリングインターフェースキットを介して、AFT15AおよびAFT15Bミキシングチャンバー、AFT21およびAFT22非再呼吸Tバルブ、AFT25非再呼吸Tバルブ付きマスクと接続可能です。
O2100Cの優れた直線性により、測定範囲内で最適に分離された2点を確認するだけで校正が可能です。
この高速応答アナライザーは、ミキシングチャンバーを用いた時間平均酸素レベルの監視や、**呼吸ごとのリアルタイム酸素レベル測定（breath-by-breath measurement）**に最適です。
常磁性酸素測定法は酸素に対して高い選択性を持つため、他の呼吸ガスの影響を受けません。
また、O2100Cの小型チャンバーは迅速なガス交換を可能にし、高速応答の酸素測定を実現します。
O2100Cは、安定性に優れ、直線性の高い酸素濃度測定を提供します。
本モジュールは、Servomex, Inc.の技術を採用し、正確な酸素濃度信号処理を実現しています。
