ワイヤレス生体信号計測装置 – Smart Center

BN-SMART-ENH、BN-SMART-ESS

SmartCenterはハンディタイプで持ち運びが自由自在なワイヤレス生体信号計測装置です。3個のトランスミッタ(6ch)まで同時接続が可能です。
SmartCenterをPCでUSB接続するだけで、すぐにデータ取込みをおこなうことが可能です。SmartCenterはPCから電源を取ることができるのでバッテリは不要です。SmartCenterはEssentialsモデルとEnhancedモデルの2種類のモデルがあります。
いずれのタイプもトランスミッタを2個(4ch)もしくは3個(6ch)の構成でお選びいただけます。

Smart Center は、最大3台のワイヤレス・デュアルチャンネル送信機から記録が可能で、最大9チャンネルまで対応します:

ECG-ECG/EMG-EMG/RSP-ECG/DYN-EMG/ゴニオメトリー(関節角度測定)
EEG-EEG/EOG-EOG/RSP-RSP/NICO(dZ/Dt)
EGG-EGG/PPG-EDA/SKT-SKT/ヒール・トゥ・ストライク

BioNomadix Logger も、最大3台のワイヤレス送信機および内蔵加速度計の記録が可能です。GPSを追加し、Logger と同期することで、生理データと位置データの相関取得が可能になります。

Smart Center 用 AcqKnowledge
新しいソフトウェアウィザードが、セットアップ、記録、解析をガイドします。
直感的かつ対話的なプログラムにより、データの即時表示・測定・変換・解析・レポート作成が可能です。
パワフルな自動化、スコアリング、測定ツールがデータの解釈を支援し、数千件の査読付き論文でも引用されています。

すべての Smart Center システムには、以下のライセンス機能追加が可能です:
Actigraphy(活動量計測)、Basic Scripting(Enhanced システムには含まれます)、FaceReader 連携、Network Data Transfer(NDT)、リモートモニタリング。

製品概要

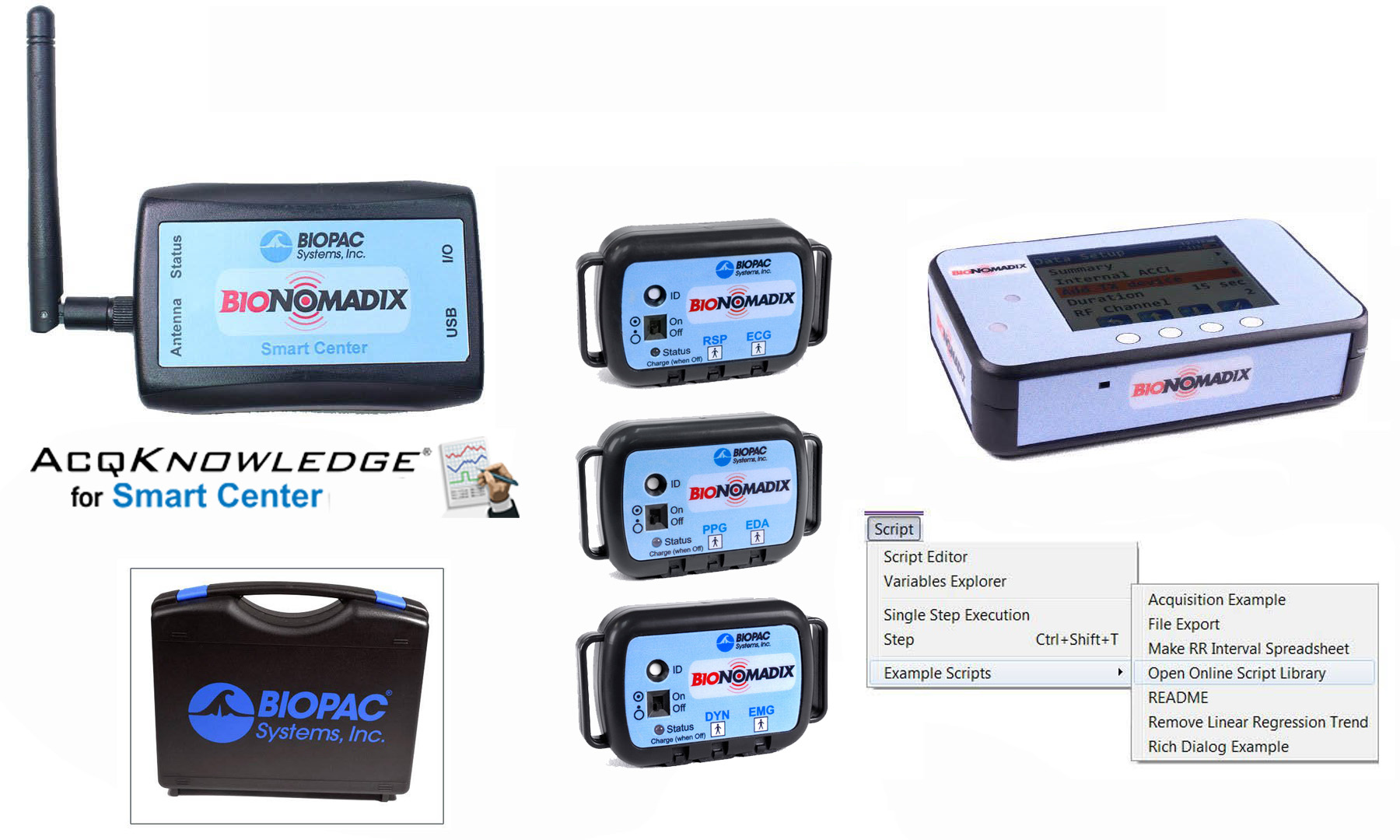

Smart Center Essentials(エントリーレベルのシステム)

Smart Center デバイス(BN-SMART、USB電源ケーブル付属)、2台または3台の送信機(BN-xxx-T、充電器付属)、Smart Center 用 AcqKnowledge ソフトウェア、および専用ケースが含まれます。

Smart Center Enhanced

Essentials の構成に加えて、Logger(BN-LOGGER)および Basic Scripting ライセンス(ACK100W-BAS)が含まれます。構成内容は、Smart Center デバイス(BN-SMART、電源ケーブル付属)、3台の送信機(BN-xxx-T、充電器付属)、Smart Center 用 AcqKnowledge ソフトウェア、専用ケースです。



主な特徴

仕 様

サイズ 92 mm (L) x 60 mm (W) x 27 mm (D)
最大データ取込みサンプリングレート 2KHz
解像度 12bit
周波数 2.4GHz
ポート USB (1), I/O (1)
アンテナ 取り外し可能
電力 USB
記録可能距離 10m
データ送信 無線, Dual or Tri-Signal BioNomadix Transmitters
最大接続トランスミッタ数 3個(6ch)
最大データチャンネル数 9ch(SmartCenterEnhancedの場合、LOGGER内蔵の加速度センサ:x,y,z軸を含む)
6ch(SmartCenterEssentialsの場合)
対応ソフトウェア AcqKnowledge 5
対応OS Windows 10/8.x/7, Mac OS X 10.10-10.12
FCC ID ZWIBNXR1
IC 9901A-BNXR1
VCCI 211-128161
キャリングケースサイズ 34 cm (L) x 28.47 cm (W) x 8.24 cm (D)

詳細情報

システムの特徴を確認

Smart Center

BioNomadix Smart Center は、低電力 USB ポートに接続し USB 経由で電源供給されるデジタルインターフェースです。Smart Center は最大3台の BioNomadix 送信機からデータを記録できます。追加の I/O ポートでは、送信機からのデータと同期した最大8チャンネルのデジタル入力記録が可能です。2つのステータス LED により、コンピュータとの通信状態および記録の進行状況が表示されます。

AcqKnowledge for Smart Center は Smart Center に直接接続され、記録ソフトウェアとして機能します。新しいインターフェースにより送信機の自動検出、バッテリーレベルの監視、導出信号の自動構成、記録信号の種類に応じたガイド付き解析が可能になります。一度に1台の Smart Center のみが使用可能で、他のデータ取得機器との併用はできません。Smart Center には設置用の面ファスナーディスクが同梱されており、さまざまな表面に取り付け可能です。

AcqKnowledge for Smart Center

直感的なユーザー体験を提供する強力で柔軟なデータ取得・解析ソフトウェア

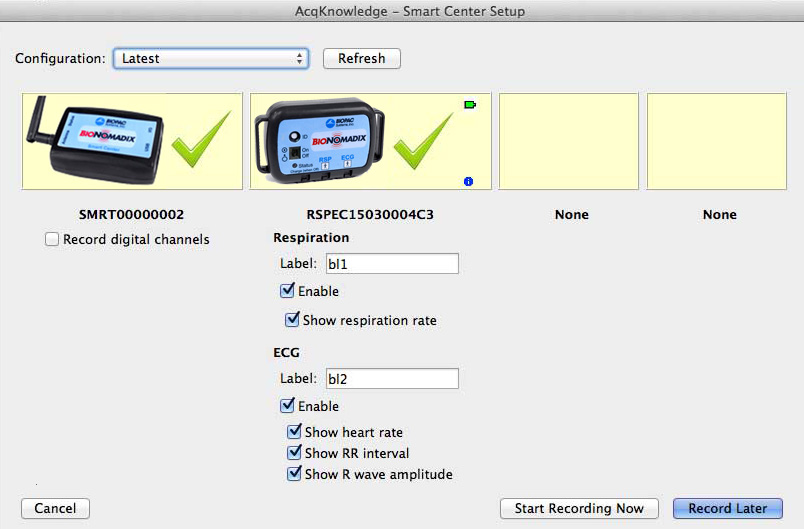

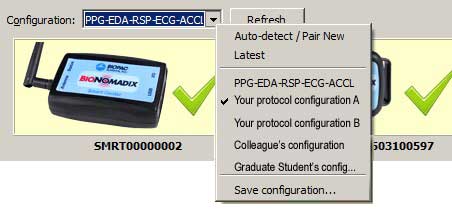

Smart Center 用の AcqKnowledge ウィザードが、セットアップを簡素化し、選択した送信機に最適な設定を自動的に構成します。プロトコルを保存・呼び出しすることで、他ユーザーとのシステム共有も簡単です。

この AcqKnowledge ソフトウェアは世界中の数千のラボで使用されており、数千本の査読付き論文でも引用されています。

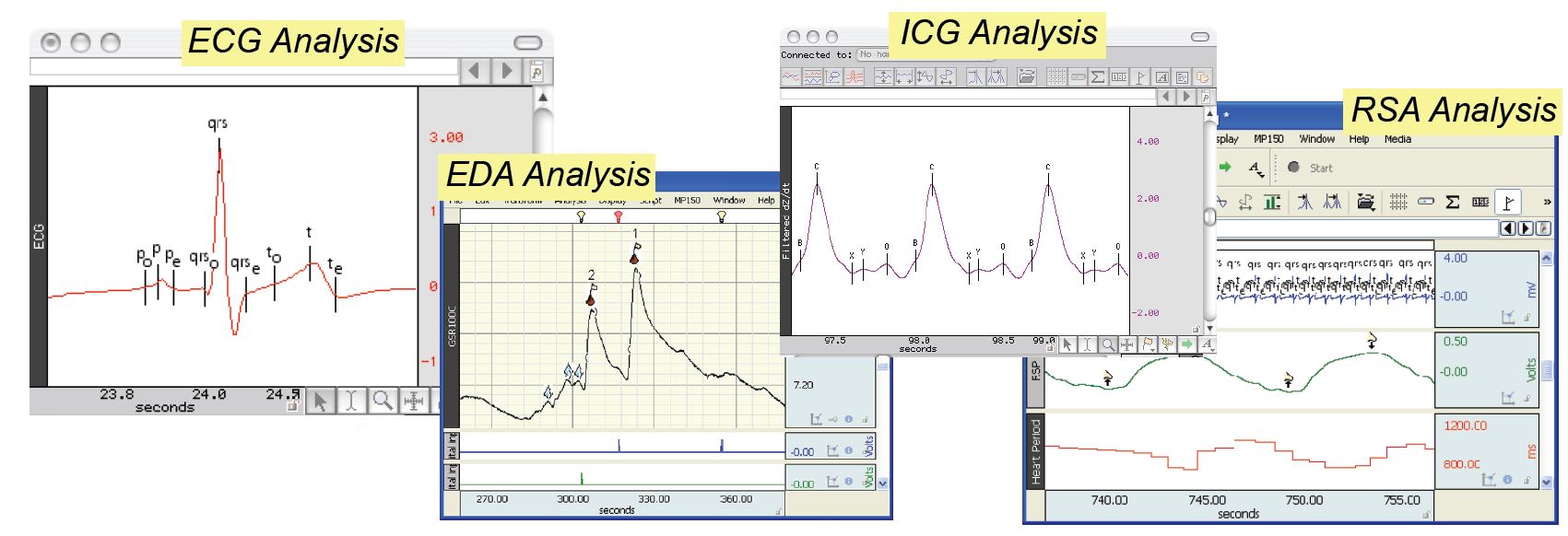

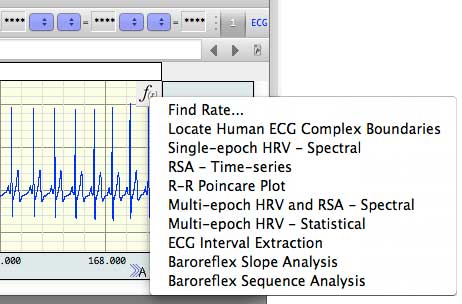

ソフトウェアでは、記録中および記録後に、チャート・スコープ・X/Y・重ね合わせセグメント・ヒストグラム・FFTなど、複数の表示オプションがアイコン一つで切り替え可能です。リアルタイムまたはオフラインでの解析・フィルタリング・変換機能も搭載されており、プレゼンテーション機能も備えています。

ワイヤレス送信機

システムには2台または3台の送信機を選択でき、研究のニーズに応じて送信機を追加することも可能です。

※既存の BioNomadix 送信機は、Smart Center または Logger と互換性をもたせるためにファームウェアの更新が必要な場合があります(BN-FIRMWARE-UPDATE を参照するか BIOPAC にお問い合わせください)。

Logger

BioNomadix Logger は、被験者の自由な動作や複雑な実験設計を求められるアプリケーションに最適なツールです。「どこでも生理データを取得する」ためのソリューションです。

Logger は以下の特徴を備えています:

最大3台のデュアルチャンネル BioNomadix 送信機からのデータ

内蔵加速度計

視覚的フィードバック用のカラーディスプレイ

聴覚的フィードバック用スピーカー

触覚的フィードバック用バイブレーション機能

音声メモ機能

イベントマーカー

アラーム機能

データは Logger 本体の内部フラッシュメモリに記録され、USB ケーブル経由で AcqKnowledge for Smart Center にインポート可能です。容量は8 GB、バッテリーは最大24時間記録に対応します。充電は USB ポートまたは同梱の国際対応 USB 充電器(BN-LOG-CHRG)を使用します。

内蔵加速度計

Logger に内蔵された加速度計を使って、動作の検知や活動の監視が可能です。データは他の送信機データと同時に記録され、AcqKnowledge に取り込んで解析可能です。

Tap Mode(タップモード)

Logger を衣服のポケットなどに入れたまま操作したい場合に便利です。Logger を軽く叩くことで、録音開始、イベントマーカー挿入、音声メモ開始などの操作ができます。反応としてバイブレーションやビープ音が鳴ります。

※Tap Mode を有効にしている間は、生の加速度データは記録されません。

Smart Center 用ライセンス機能(オプション)

Basic Scripting License(Enhanced システムに含まれる):複数の操作を1つのルーチンに統合し、ミスの防止、標準化、データ品質の向上が可能。

Network Data Transfer (NDT) License:他のアプリケーションがリアルタイムで AcqKnowledge データにアクセスできるようになります。

Remote Monitoring License:別の場所にある PC でデータの取得・監視が可能。

FaceReader Integration License:リアルタイムで表情認識(喜び、悲しみ、驚きなど)データを同期・記録できます。

※FaceReader ソフトウェア自体は含まれません。Mac OS には非対応です。

Smart Center ケース(同梱)

本システムに含まれる堅牢なケースは、以下を収納でき、輸送・保管時の保護に役立ちます:

Smart Center 本体

アンテナ

USB 電源ケーブル

ワイヤレス送信機(最大4台)

送信機用充電器(2台分)

Logger

Logger 用充電器

付属アクセサリ(電極、リード、ジェル、テープなど)

TTL ケーブル(BN-SMART-IOCBL)を追加すると、I/O ポートを通じて8チャンネルのデジタル入力にアクセスできます。
