高速データ取込解析システム(Windows/Mac両対応)[PVL対応版]

MP200WSW-PVL, MP200WS-PVL

このシステムには、AcqKnowledge と Pressure-Volume Loop Analysis License を備えた MP200 Starter System が含まれています。この P/V Loop システムは、圧力信号(mmHg)および容量信号(ml)を記録するアンプと併用することで、完全な Pressure-Volume Loop の記録および解析ソリューションとして使用できます。Pressure-Volume Loop Analysis License について詳しくは、この P/V Loop ビデオチュートリアルをご覧ください。

MP200 システムは以下を提供します:
・現行リリースの AcqKnowledge ソフトウェア(AcqKnowledge Cloud のトライアルを含む)
・異なるサンプリングレートを持つ複数チャンネルの記録
・1 チャンネルあたり最大 100 kHz(合計 1,600 kHz)での記録
・AcqKnowledge の Linked Acquisition 機能を使用して複数の MP200 からの記録
・イーサネット対応のデータ取得および解析機能 — USB to Ethernet アダプタ(ETHUSB)付きで出荷

MP200 データ取得システムには、使用を開始するために必要なすべてのハードウェア、AcqKnowledge ソフトウェア、およびガイドが含まれています。ソフトウェア、ハードウェア、およびチュートリアルガイドはすべてデジタル(PDF形式)で提供されており、AcqKnowledge を使用中に容易にアクセス・検索が可能です。
複数の MP200 システムをローカルエリアネットワーク(LAN)に配置できます。LAN 内の任意の PC を使用して、ネットワーク上の任意の MP200 システムから記録を行うことができます。


製品概要

Pressure-Volume Loop Analysis License

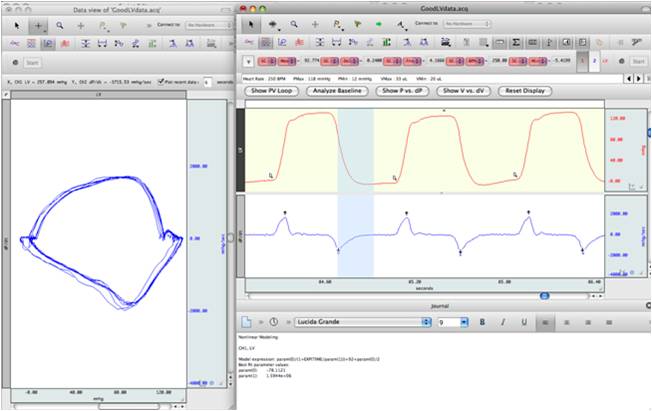

AcqKnowledge の直感的なインターフェースと Pressure-Volume QuickStart Template を使用して、圧–容量データを記録します。生の波形データおよび最新のループデータをリアルタイムで表示可能。Cardiac Values Toolbar(心機能指標ツールバー)には、主要な心機能指標が毎秒更新されて表示されます。

AcqKnowledge で Pressure-Volume データを記録

ツールバーの「Analyze Baseline」をクリックするだけで、Baseline Analysis(ベースライン解析)を簡単に実行できます。カテーテルの位置を確認したり、実験条件に対する初期反応を確認したりする際に、1ループごとの主要な心機能指標がベースライン解析中に出力されます。

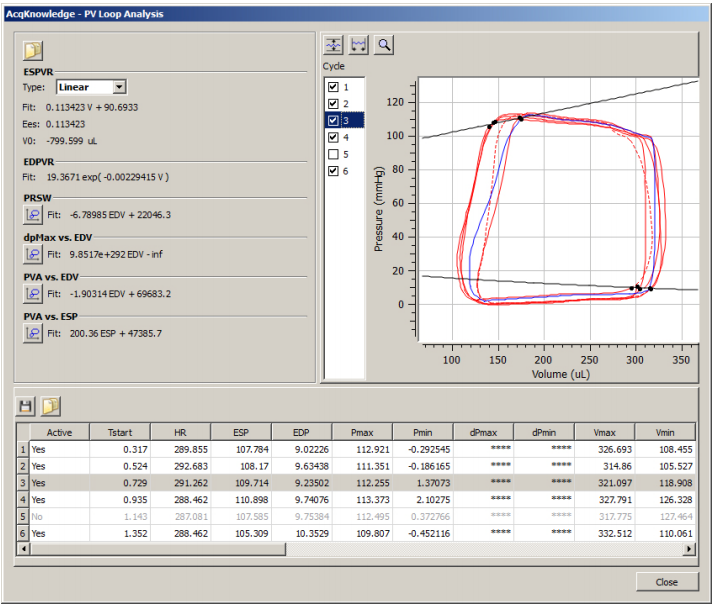

記録後には、Full PV Loop Analysis Routine(完全圧–容量ループ解析ルーチン)を活用できます。生データの中から関心のある領域を選択し、解析ルーチンを開始するだけです。解析ウィンドウには、選択範囲に含まれるすべてのループと、それぞれの対応指標が表示されます。

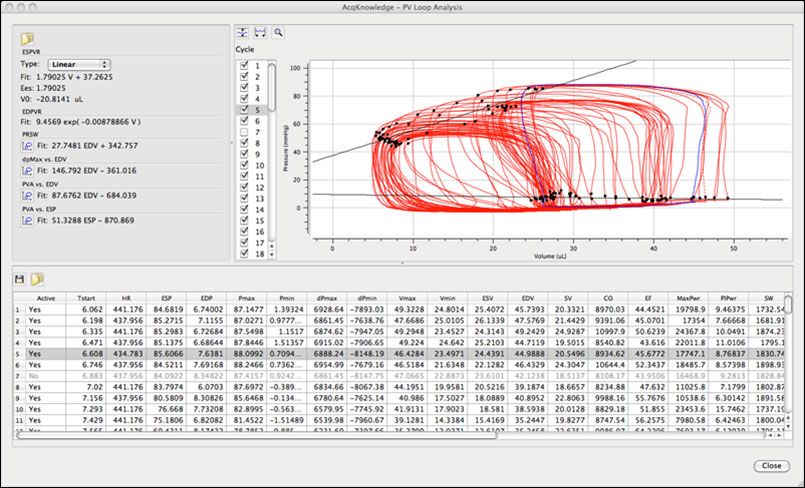

さらに、各ループには拡張終期(end diastolic)および収縮終期(end systolic)のポイントが黒い点で示され、ESPVR(拡張終期圧–容量関係)およびEDPVR(拡張期圧–容量関係)の統計的最良近似線がグラフ上に重ねて表示されます。
表示画面上でループ番号の横のチェックボックスをオン/オフするだけで、個別のループを解析対象に含めたり除外したりできます。
含める/除外するループを変更すると、複数ループの指標が自動的に再計算され、除外されたループの個別指標は、内蔵のテキストテーブル上でグレー表示されます。

MP200 による完全な圧–容量解析

MP200 データ取得および解析システムは、ライフサイエンス研究および教育に対応した柔軟なツールを提供します。

このモジュラー式で高性能なデータ取得インターフェースは Windows または macOS に対応し、BIOPAC製アンプやアクセサリに加え、既存の研究機器とも併用可能です。

デジタル信号の取得には、光学的に絶縁された STP100D/STP100D-C および STP-IO(別売)が使用されます。

ニーズに応じたシステムを構成するには、まず Starter System のいずれかから始めて、研究設計に合わせて アンプモジュール、トランスデューサー、電極を追加してください。



主な特徴

仕 様



アナログ入力

チャンネル数 16チャンネル
入力電圧(FSR) ±10V
A/D変換分解能 16ビット
確度 ±0.003% (FSRに対し)
入力インピーダンス 1.0MΩ

アナログ出力

チャンネル数 2チャンネル
出力電圧(FSR) ±10V
D/A変換分解能 16ビット
確度 ±0.003% (FSRに対し)
出力電流 ±5mA(最大)
出力インピーダンス 100Ω

デジタル I/O (別売のアイソレートデジタル・インタフェース:STP100Cを接続)

チャンネル数 16チャンネル
電圧レベル TTL/CMOS
最大電流 ±20mA(最大)
外部トリガ入力 TTL/CMOS

サンプリング

最小レート 2サンプル/時間
最大レート 100Kサンプル/秒
トリガオプション 内部または外部、電圧レベル

電源

アイソレーション MPユニット
CE EC Low Voltage, EMC Directives
漏れ電流 < 8μA(Normal) < 400μA(Single Fault)
フューズ 2A

インタフェース

プロトコル UDP (10M ビット/秒)
伝送タイプ イーサネット(10/100 Base T)
最大ケーブル長 100m (LANケーブル)

その他

寸法(mm) 100(W)×110(D)×190(H))(MP200のみ)
重量 1.0kg(MP200のみ)
