高速データ取込解析システム(Windows/Mac両対応) [リアルタイムデータ出力版]

MP200WSW-NDT, MP200WS-NDT

この MP200 システムには、Network Data Transfer(NDT)ライセンス付きの AcqKnowledge が含まれています。
Network Data Transfer はリアルタイムのデータ転送システムであり、AcqKnowledge によって取得中のデータに、外部アプリケーションからアクセスできるようにします。
AcqKnowledge およびカスタムアプリケーションは、同一コンピュータ上で動作可能です。
また、AcqKnowledge Cloud Study Management and Storage アプリケーションの試用版も含まれています。

BIOPAC Developer:
・スクリプト、ネットワークデータ転送、API、サポート
・外部アプリケーションが AcqKnowledge の状態を照会・制御できる基本的な制御機能を提供
・分散アプリケーション環境への統合を可能にするネットワーク機能を提供
・MPユニットおよびAcqKnowledgeからのデータストリームに、サードパーティアプリケーションがアクセス可能

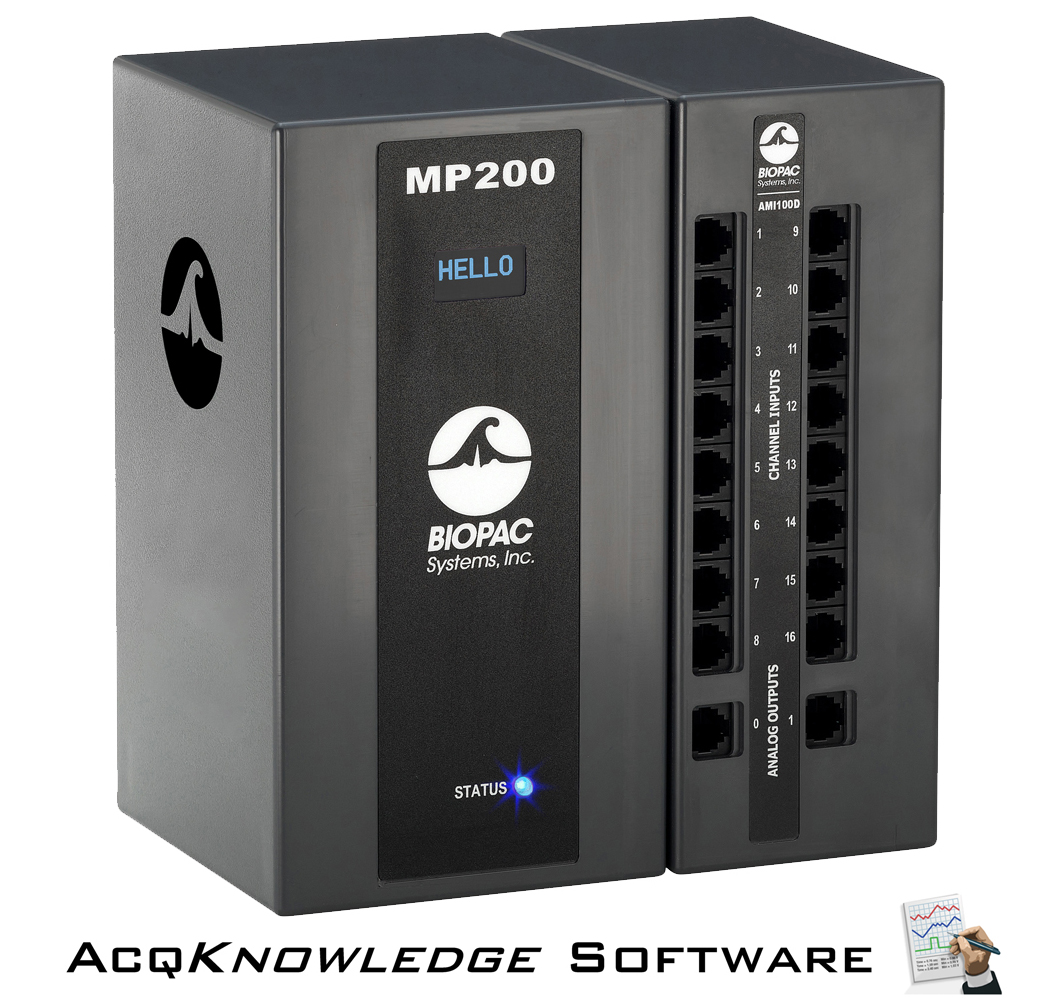

MP200 データ取得ハードウェア
・イーサネット対応のデータ取得および解析機能
・異なるサンプリングレートを持つ複数チャンネルの記録が可能
・1チャンネルあたり最大100 kHz(総計1,600 kHz)で記録可能

このモジュラー型で高性能なデータ取得インターフェースは、BIOPAC製アンプやアクセサリはもちろん、すでにお持ちの機器とも併用可能です。
MP200システムをローカルエリアネットワーク(LAN)に配置し、LAN上の任意のコンピュータからネットワーク内の任意のMP200 システムにアクセス・記録が可能です。
本システムには、USB–イーサネットアダプタ(ETHUSB) が付属しています。

デジタル信号の取得には、光学的に絶縁されたSTP100D / STP100D-C および STP-IO(いずれも別売)を使用します。

MP200 データ取得および解析システムは、ライフサイエンス研究および教育における柔軟なツールを提供します。
MP200 データ取得ワークステーションには、使用を開始するために必要なすべてのハードウェア、ソフトウェア、ケーブル、およびガイドが含まれています。
研究デザインに合わせてシステムを構成するには、まずスターターシステムを選択し、その後にアンプモジュール、トランスデューサー、電極を追加してください。

製品概要

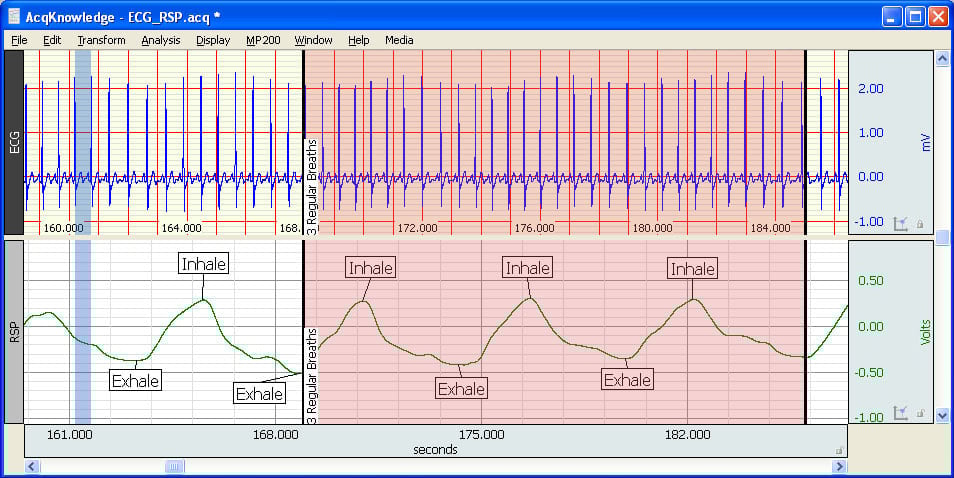

AcqKnowledge データ取得・解析ソフトウェア

AcqKnowledge は、インタラクティブで直感的なプログラムであり、データの表示、測定、変換、解析を即座に行うことができます。

プログラミング言語や新しいプロトコルの学習は不要で、プルダウンメニューとダイアログ操作によって、複雑なデータ取得、刺激、トリガー、そして自動解析ルーチンを実行できます。

オンライン解析設定、フィルター、変換によりリアルタイムでのフィードバックが得られるほか、豊富なオフライン解析ツールの中から選択することも可能です。

取得中および取得後には、アイコンをクリックするだけで以下の表示形式を切り替えることができます:

  • Chart(チャート)
  • Scope(スコープ)
  • X/Y プロット
  • Overlapped segments(重ね合わせセグメント)
  • Histogram(ヒストグラム)
  • FFT(高速フーリエ変換)

ソフトウェアには、高品質なプレゼンテーション機能も搭載されています。

機能と強化点

  • ハードウェアサポートの統合:MP200、MP160、MP36R、BioHarness BT
  • Linked acquisitions(リンク取得)
  • Focus Areas(フォーカスエリア)
  • 業界標準プログラムとのデータ統合
  • 動物用ECG境界検出
  • 圧–容量ループ解析(別ライセンスが必要)
  • ユーザーインターフェースの強化
  • タブ形式のグラフインターフェース
  • グラフウィンドウ上のテキスト値ツールバー
  • 選択パレットボタンとその拡張
  • ウィンドウサイズのプリファレンス設定
  • 横方向の測定数の設定
  • 単一チャンネルからのテキスト注釈の削除
  • ジャーナルドックの位置設定
  • 選択範囲のリンク機能
  • 単一または複数チャンネルの自動スケーリング
  • ウィンドウの最前面への固定
  • レート、測定値、数式のプリセット
  • チャンネルごとのグリッド設定
  • 多チャンネル同時 EEG 解析
  • Find Cycle(サイクル検出)の改善
  • 高フレームレートカメラのサポート

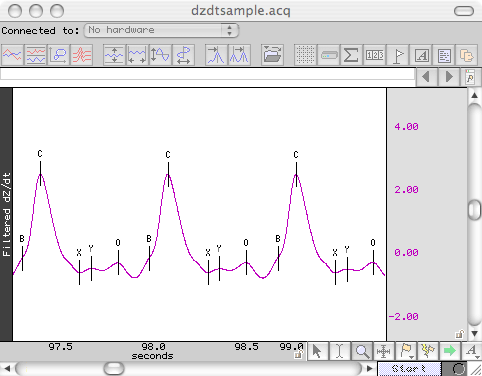

  • ICG(インピーダンス心電図)解析の改善
  • ライセンス機能およびアドオン(別売)
  • スクリプト機能
  • 圧–容量ループ解析
  • 遠隔モニタリング

AcqKnowledge ソフトウェアは、1台の MP システムにつき 2ユーザー用ライセンスが含まれています。

複数ユーザーでの同時利用をご希望の場合は、サイトライセンスプログラムをご参照ください。

主な特徴

◾️仕 様



アナログ入力

チャンネル数 16チャンネル
入力電圧(FSR) ±10V
A/D変換分解能 16ビット
確度 ±0.003% (FSRに対し)
入力インピーダンス 1.0MΩ

アナログ出力

チャンネル数 2チャンネル
出力電圧(FSR) ±10V
D/A変換分解能 16ビット
確度 ±0.003% (FSRに対し)
出力電流 ±5mA(最大)
出力インピーダンス 100Ω

デジタル I/O (別売のアイソレートデジタル・インタフェース:STP100Cを接続)

チャンネル数 16チャンネル
電圧レベル TTL/CMOS
最大電流 ±20mA(最大)
外部トリガ入力 TTL/CMOS

サンプリング

最小レート 2サンプル/時間
最大レート 100Kサンプル/秒
トリガオプション 内部または外部、電圧レベル

電源

アイソレーション MPユニット
CE EC Low Voltage, EMC Directives
漏れ電流 < 8μA(Normal) < 400μA(Single Fault)
フューズ 2A

インタフェース

プロトコル UDP (10M ビット/秒)
伝送タイプ イーサネット(10Base-T/100Base-TX)
最大ケーブル長 100m (LANケーブル)

その他

寸法(mm) 100(W)×110(D)×190(H))(MP200のみ)
重量 1.0kg(MP200のみ)
