高速データ取込解析システム(Windows用) [開発者向け]

MP200WSW-ENT

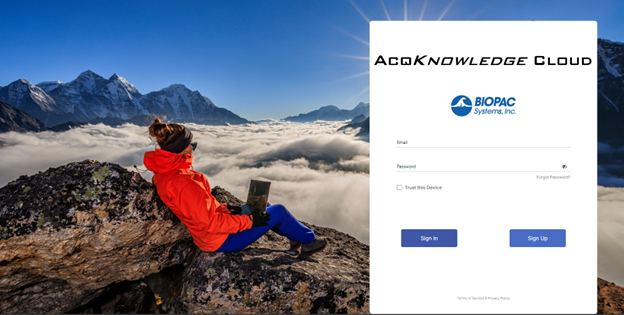

この MP200 Developer System には、MP200 データ取得装置に、Basic Scripting およびリアルタイム Network Data Transfer（NDT）ライセンス付きの AcqKnowledge、さらにハードウェアおよびソフトウェア API が含まれています。また、AcqKnowledge Cloud Study Management & Storage アプリの試用版も付属しています。

MP200 データ取得
MP200 データ取得および解析システムは、生命科学の研究および教育向けに柔軟なツールを提供します。MP200 データ取得ワークステーションには、必要なハードウェア、ソフトウェア、ケーブル、ガイドがすべて含まれており、すぐに使用を開始できます。研究設計に合わせたシステムを構築するには、スターターシステムを選択し、必要に応じてアンプモジュール、トランスデューサー、電極を追加してください。

特徴
・イーサネット対応のデータ取得および解析
・異なるサンプルレートで複数チャンネルの記録が可能
・1 チャンネルあたり最大 100 kHz、合計 1,600 kHz の記録速度
・本システムに含まれる開発者向け機能

含まれるもの

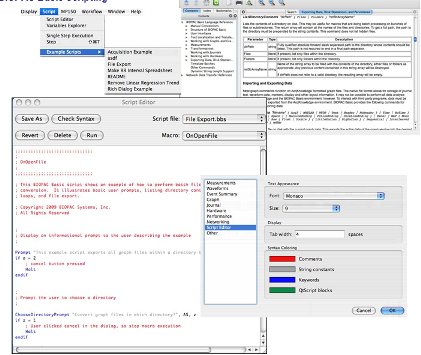

・BIOPAC Basic Scripting
・Network Data Transfer
・BHAPI ハードウェア API
・ACKAPI ソフトウェア API

モジュール式で高性能なデータ取得システムインターフェース
このシステムインターフェースは、BIOPAC のアンプやアクセサリーだけでなく、すでにお持ちの機器との併用も可能です。
MP200 システムをローカルエリアネットワーク（LAN）内に 1 台以上設置し、ネットワーク上の任意のコンピュータから、任意の MP200 システムでデータを記録できます。

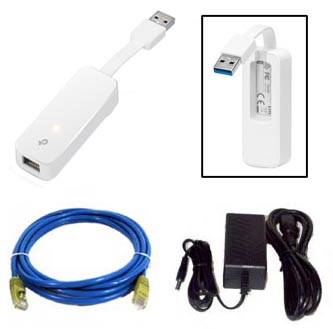

MP200WSW システムには、USB to Ethernet アダプター（ETHUSB）が付属しています。
デジタル信号は、光絶縁された STP100D/STP100D-C および STP-IO（別売）を使用して取得できます。

製品概要

AcqKnowledge 取得 & 解析ソフトウェア

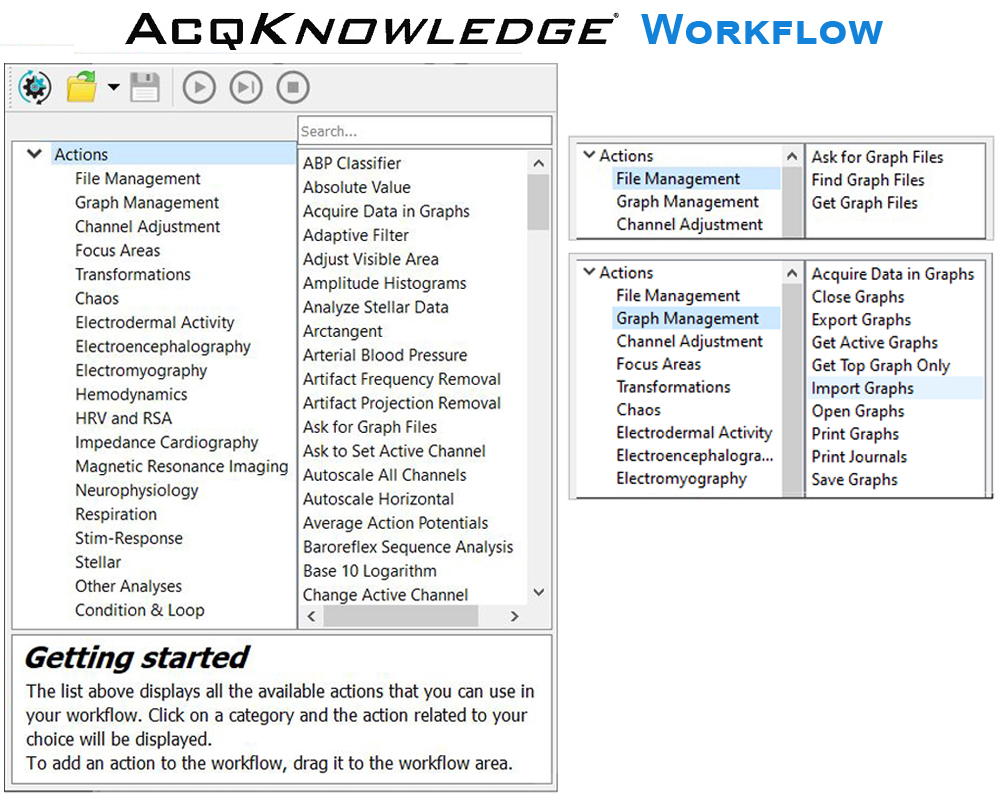

AcqKnowledge は、直感的でインタラクティブなプログラムで、データのリアルタイム表示、測定、変換、解析をすぐに実行できます。

データ取得、刺激、トリガー制御、解析の自動化をシンプルなメニュー操作で実行可能
プログラミング言語や新しいプロトコルを学ぶ必要なし
オンライン解析設定、フィルター、変換機能によりリアルタイムフィードバックを提供
豊富なオフライン解析ツールも利用可能
多彩な表示モードをサポート（Chart、Scope、X/Y、オーバーラップセグメント、ヒストグラム、FFT など）
プレゼンテーション用の高品質な表示機能も搭載

特長 & 強化点

ハードウェア対応の統合 – MP200、MP160、MP36R、BioHarness
Windows 10 対応
リンク取得機能
重点領域
業界標準プログラムとのデータ統合（例：Noldus Observer XT）
動物 ECG の境界検出
圧-容積ループ解析（別途ライセンスが必要）
ユーザーインターフェースの強化
タブ式グラフインターフェース
グラフウィンドウに数値ツールバーを追加
選択パレットボタンと機能強化
ウィンドウサイズの設定オプション
水平方向の測定数を設定可能
単一チャンネルのテキスト注釈を削除
ジャーナルのドック位置オプション
リンク選択機能
単一または複数チャンネルのオートスケール
ウィンドウを最前面に固定
レート、測定、式のプリセット機能
チャンネルごとのグリッド設定
解析機能の向上
マルチチャンネル EEG の同時解析
サイクル検出機能の改良
高フレームレートカメラのサポート
ICG 解析の改良
ライセンス機能またはアドオンによる圧-容積ループ解析およびリモートモニタリング

AcqKnowledge データ取得ソフトウェア（自動データスコアリング & 解析機能付き）

AcqKnowledge ソフトウェアは 1 つの MP システムで 2 ユーザーまで使用可能です。

主な特徴

仕様

アナログ入力

チャンネル数	16チャンネル
入力電圧(FSR)	±10V
A/D変換分解能	16ビット
確度	±0.003% (FSRに対し)
入力インピーダンス	1.0MΩ

アナログ出力

チャンネル数	2チャンネル
出力電圧(FSR)	±10V
D/A変換分解能	16ビット
確度	±0.003% (FSRに対し)
出力電流	±5mA（最大）
出力インピーダンス	100Ω

デジタル I/O (別売のアイソレートデジタル・インタフェース:STP100Cを接続)

チャンネル数	16チャンネル
電圧レベル	TTL/CMOS
最大電流	±20mA（最大)
外部トリガ入力	TTL/CMOS

サンプリング

最小レート	2サンプル/時間
最大レート	100Kサンプル/秒
トリガオプション	内部または外部、電圧レベル

電源

アイソレーション	MPユニット
CE	EC Low Voltage, EMC Directives
漏れ電流	< 8μA（Normal） < 400μA（Single Fault）
フューズ	2A

インタフェース

プロトコル	UDP (10M ビット/秒）
伝送タイプ	イーサネット（10/100 Base T）
最大ケーブル長	100m (LANケーブル）

その他

寸法（ｍｍ）	100(W)×110(D)×190(H)）(MP200のみ)
重量	1.0kg(MP200のみ)
