延長ケーブル

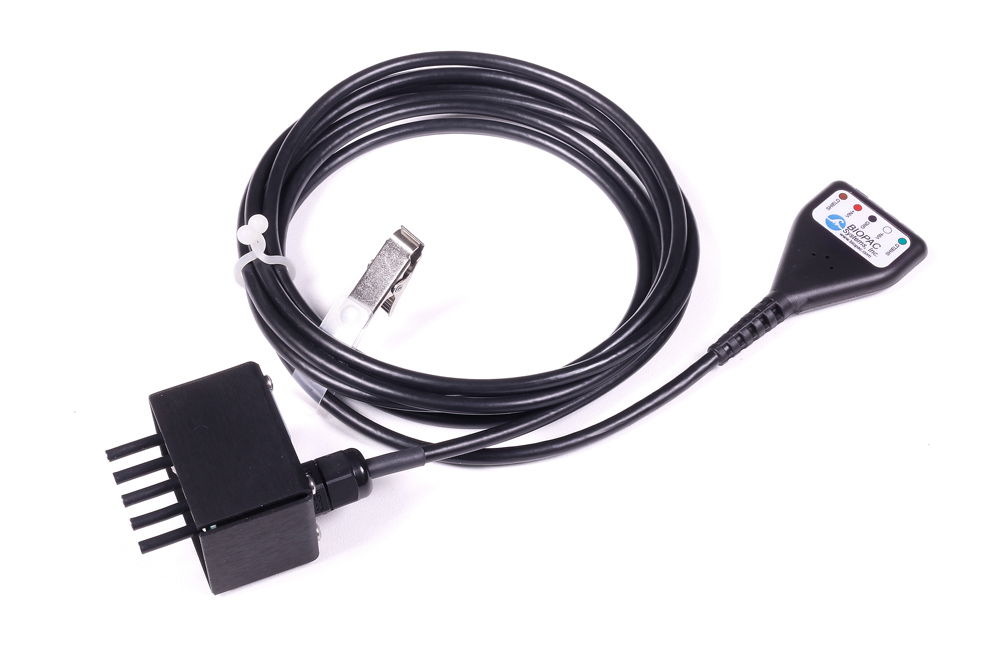

MEC110CまたはMEC100Cは、単純にアンプへのリード長を延長する場合に使用してください。

重要な安全注意事項:

MEC100シリーズは、電気手術（electrosurgery）や除細動（defibrillation）を受けている人には使用しないでください。実際、BIOPACの機器は、除細動や電気手術の最中に人体へ接続すべきではありません。

MEC111CまたはMEC111 は、データ記録中に電気焼灼（electrocautery）や除細動装置を使用する際、MP Systemおよびバイオポテンシャルアンプの保護 に必要です。

MEC111Cには受動的な保護回路が内蔵されており、心臓除細動パルスが被験者に導入された場合でも、バイオポテンシャルアンプが損傷しないように設計 されています。MEC111Cの設計には、各導体に10 kΩの直列抵抗素子が組み込まれており、これがトランジェントアブソーバーに接続されます。この設計により、潜在的に有害な除細動パルスがバイオポテンシャルアンプの入力に到達する前に抑制 されます。

その他のケーブルはすべて、直接的なポイントツーポイント配線をサポートし、能動的・受動的な保護回路を備えていません。

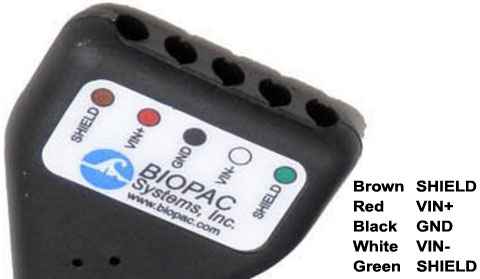

MEC110CをEBI100CまたはNICO100Cと使用する場合のポート機能とカラー対応:

I Out: Brown（茶）

Vin+: Red（赤）

Vin–: White（白）

I In: Green（緑）

(I In) はアンプのグランドに電気的に接続されており、MEC110CのGND（Black, 黒）ポートは通常この用途では使用されません。

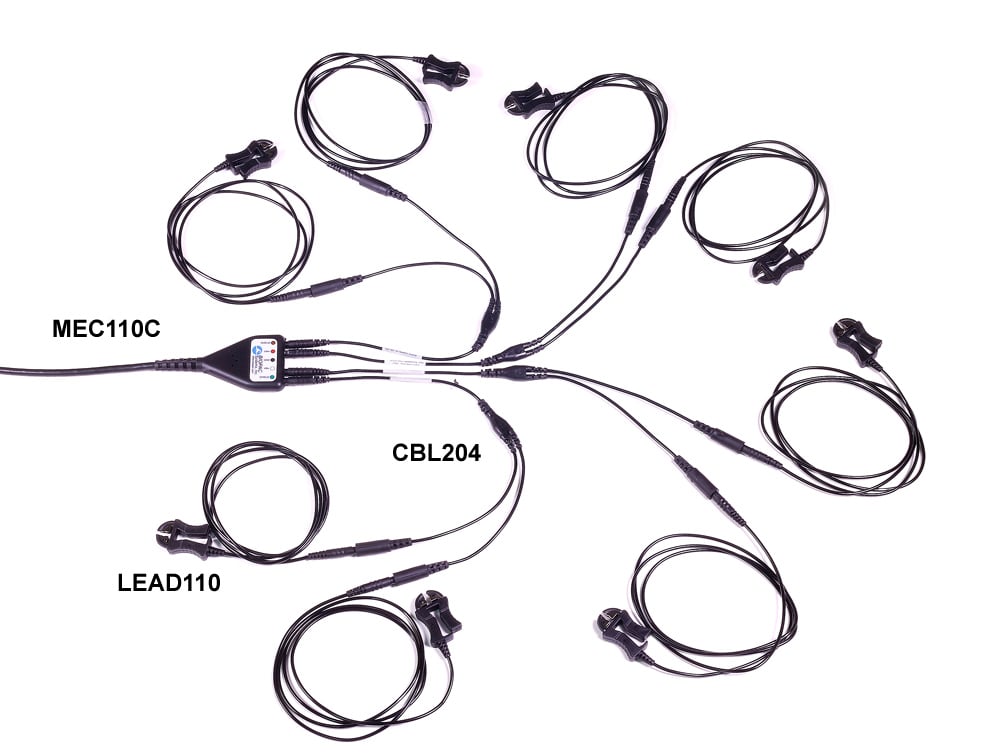

以下の図では、MEC110CをNICO100CまたはEBI100Cと組み合わせ、LEAD110C、CBL204、電極を使用して心拍出量やインピーダンス心電計測を行う際の典型的なセットアップを示しています。
