眼球運動用アンプ – EOG100C

選択可能な信号処理機能—データ収集中にフィルタリングまたは変換可能
最大16台のアンプモジュールをMPリサーチシステムに接続可能—複数パラメータまたは複数被験者の研究に対応

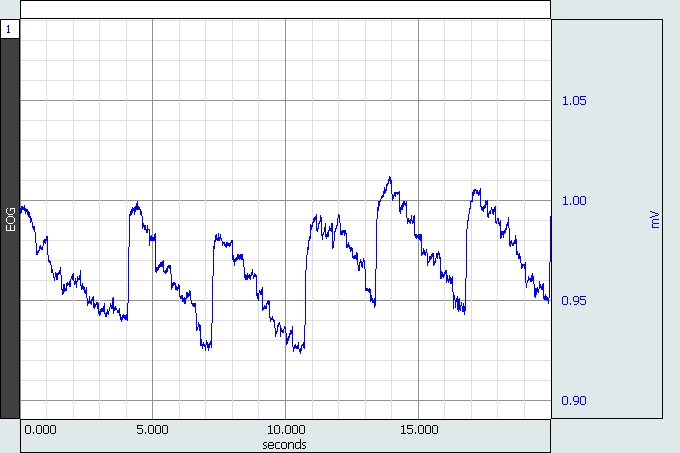

EOG100C エレクトロオキュログラム（EOG）アンプは、角膜-網膜電位を増幅します。本アンプは、眼球周囲の皮膚に発生するDC電位を測定し、これに基づき眼球運動の度合いを検出します。出力は通常のEOG信号とEOGの導関数（Derivative of EOG）の切り替えが可能です。導関数モードでは、測定した眼球運動の速度を出力し、サッカード（急速眼球運動）や眼振の研究に有用です。また、本アンプは電極へのDCカップリングを可能にし、眼球運動をX/Yグラフ上に表示する際に信号の減衰を抑えることができます。

EOG100C は、MP200 データ収集・解析プラットフォームおよび AcqKnowledge ソフトウェアと連携し、多様な研究用途において高度な解析を実現する総合研究システムの一部として設計されています。

製品概要

主な特徴

仕様

利得	×500, ×1000, ×2000, ×5000
出力選択	標準、微分
出力レンジ	±10V（アナログ）
応答周波数(高域側)	35Hz, 100Hz
応答周波数(低域側)	DC, 0.05Hz
ノッチフィルタ	50dB除去（50/60Hz）
ノイズ電圧	0.1μV（0.05Hz―35Hz）
入力インピーダンス	2MΩ（差動）,1000MΩ（同相）
CMRR	110dB 最小（50/60Hz)
CMIV	±10V（アンプGND）,±1500VDC(メインGND)
寸法	40(W)×110(D)×190(H)mm
重量	350g
入力電圧レンジ	Gain　　Vin（mV）
	500　　　 ±20
	1000　　　±10
	2000　　　±5
	5000　　　±2
