筋電図用アンプ – EMG100D
EMG エレクトロミオグラフィー スマートアンプは、中～大規模の一般的および骨格筋群の電気活動を記録するために特別に設計されています。
BIOPACの新しいスマートアンプは、優れたデータ取得のために設計されています。スマートアンプは、生理信号を被験者の近くで増幅することで、データ取得システムへの高レベル電圧接続を可能にし、ノイズアーチファクトを低減します。
AcqKnowledge Smart Amp のセットアップには、エラーを防ぐためのガイドとプロンプトが含まれています。
セットアップには、Comb Filter のオン/オフを切り替えるオプションが含まれています。また、チャンネルは自動的にプロットされ、入力値表示に含まれます。 初期の視覚範囲は、スマートアンプの信号タイプに適した最小/最大入力範囲に設定されます。
AcqKnowledge™ ソフトウェアを使用することで、生の EMG 信号を自動的に統合し、EMG データの詳細な周波数解析を行うことができます。
製品概要
接続と使用方法
BN シリーズの短ケーブルリードを使用
BN-EL-LEAD3*（基準電極が必要な場合）
BN-EL-LEAD2*（すでに別のスマートアンプが基準電極を接続している場合）
使い捨て EL500 シリーズ電極と併用
スマートアンプの装着方法
付属のベルクロ付きクリップを使用
オプションのベルクロストラップで被験者に固定
アンプは3m のケーブルで終端し、AMI100D アンプ入力モジュールに接続します。
スマートアンプのセットアップでは配線が削減され、外部ノイズやコモンモードノイズが低減されるため、快適性が向上し、グループダイナミクスの改善にも寄与します！
スマートアンプは、アンプインターフェースモジュール (AMI100D) を介して MP200 リサーチシステムに接続 します。
※ スマートアンプは、MP200、MP100、HLT100C、MP36R とは互換性がありません。
出力には、CBL237 を OUTSO または同様の出力装置と併用 してください。

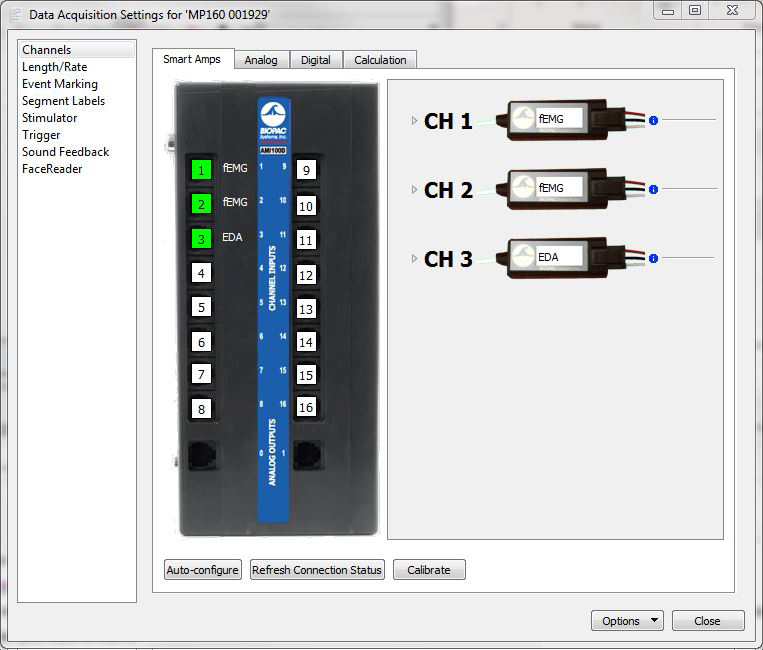

AcqKnowledge Smart Amp のセットアップには、エラーを防ぐためのガイドとプロンプトが含まれています。
また、チャンネルは自動的にプロットされ、入力値表示に含まれます。 初期の視覚範囲は、スマートアンプの信号タイプに適した最小/最大入力範囲に設定されます。
AcqKnowledge 5.0.4 以降がスマートアンプの機能をサポートしています。

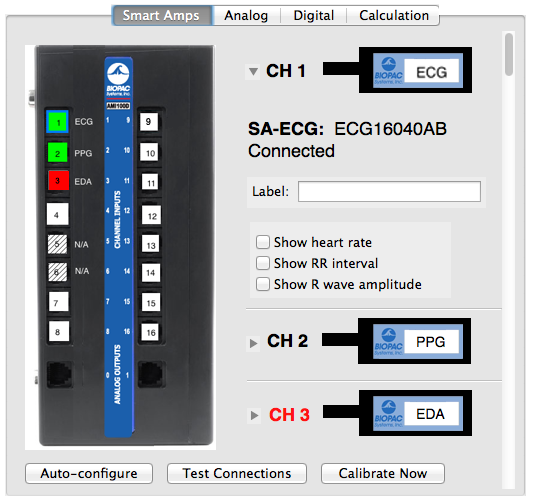

信号タイプを自動検出し、派生測定を提供
緑: 設定済み & 検出済み
赤: 設定済みだが未検出
白: 利用可能
破線: 利用不可（他のアナログ入力で使用中）
スマートアンプのオプションに素早くアクセスするには、CH# ボックスをクリックしてください。
使用可能アクセサリ
ミニピンチリード（2 極または 3 極）
長さ: 15 cm、30 cm、45 cm
2 極: BN-EL15-LEAD2, BN-EL30-LEAD2, BN-EL45-LEAD2
3 極: BN-EL15-LEAD3, BN-EL30-LEAD3, BN-EL45-LEAD3
タッチプルーフアダプター（15 cm） —ソケットは TP リードに対応
BN-ADAPT-TP2 (+, -)
BN-ADAPT-TP3 (+, -, GND)
電極: ビニールまたは布製、プレゲルまたはドライタイプ
EL500 シリーズ 使い捨て電極
主な特徴
仕 様
| 利得 | ×500(固定) |
|---|---|
| HP | 10Hz |
| LP | 500Hz |
