胃電図用アンプ – EGG100D

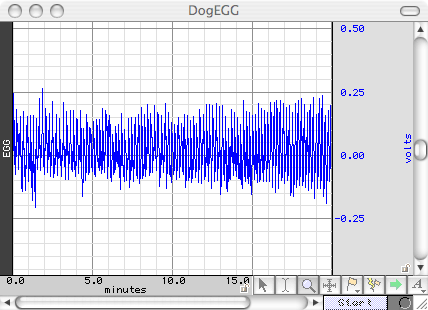

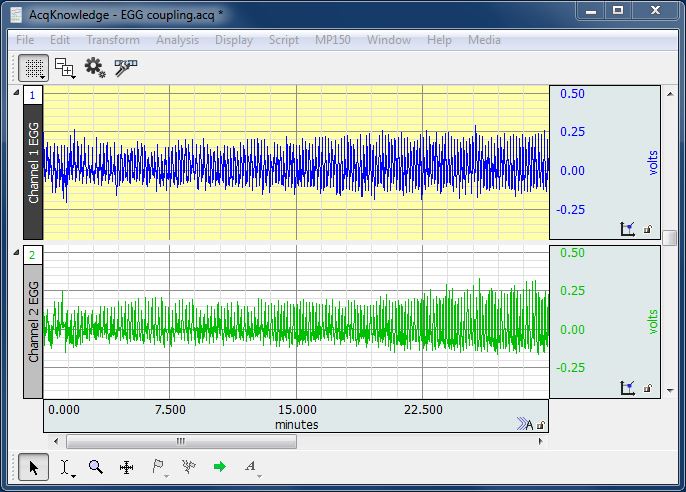

EGG100D スマートアンプは、エレクトログストログラム信号の記録専用に設計されています。これは、胃および腸の平滑筋活動から生じる電気信号を増幅し、腸や胃を囲む、またはその表面上の電位を監視します。この電位は、遅波収縮の程度を示しています。AcqKnowledge™ ソフトウェアには、単一および多チャネル EGG 記録用の完全自動化された EGG 胃波解析ルーチンが含まれています。スマートアンプはデータの品質を向上させるために設計されており、被験者の近くで生理学的信号を増幅することによってパフォーマンスを向上させ、データ収集システムへの高レベルの電圧接続を可能にし、ノイズアーティファクトを低減します。

短いケーブルリードを、実績のある BN シリーズのアクセサリーから接続します。地面用電極が必要な場合は BN-EL*-LEAD3 電極リードを、すでに別のスマートアンプに地面用リードが接続されている場合は BN-EL*-LEAD2 電極リードを使用し、使い捨て EL500 シリーズ電極と組み合わせて使用します。

もし DC EGG 測定が必要な場合は、EGG100C を使用するか、BIOPAC に連絡してオプションについて相談してください。
無線 EGG の場合は、BioNomadix EGG を参照してください。
MRIでの EGG の場合、カスタム EGG モジュールでデータを取得できます。

製品概要

EGG100D は、完全な研究システムソリューションの一部です。これらのアンプは MP200/MP200 データ収集および解析プラットフォームおよび AcqKnowledge ソフトウェアとインターフェースし、複数のアプリケーションの高度な解析を可能にします—詳細は「研究の詳細」を参照してください。

スマートアンプのセットアップでは、配線の削減により、周囲のノイズや共通モードノイズが減少し、快適性が向上し、グループダイナミクスが改善されます!

主な特徴

仕 様

利得 ×2000(固定)
DC 1Hz

詳細情報

対応リード線
+極、−極用(被験者が他のスマートアンプでGNDが取られている場合)
BN-EL15-LEAD2(15cm長)、BN-EL30-LEAD2(30cm長)、BN-EL45-LEAD2(45cm長)

+極、−極、GND用(GNDが必要な場合)
BN-EL15-LEAD3(15cm長)、BN-EL30-LEAD3(30cm長)、BN-EL45-LEAD3(45cm長)

推奨電極
EL503(汎用電極) – ディスポーザブル電極

AcqKnowledge スマートアンプセットアップにはエラーを防ぐためのガイドとプロンプトが含まれています。さらに、チャンネルは自動的にプロットされ、入力値の表示に含まれ、初期の視覚範囲はそのスマートアンプの信号タイプに対する最小/最大入力範囲に適切な単位で設定されます。

スマートアンプは、付属のベルクロバック付きクリップまたはオプションの自己粘着ストラップを使用して、被験者に取り付けることができます。アンプは3メートルの長さのケーブルで終了し、AMI100D アンプ入力モジュールに接続します。

スマートアンプは、アンプインターフェースモジュール(AMI100D)を介して MP200 研究システムに接続されます。スマートアンプは MP200、MP100、HLT100C、または MP36R デバイスとは互換性がありません。出力には CBL237 と OUTISO または類似のケーブルを追加してください。AcqKnowledge スマートアンプセットアップにはエラーを防ぐためのガイドとプロンプトが含まれています。さらに、チャンネルは自動的にプロットされ、入力値の表示に含まれ、初期の視覚範囲はそのスマートアンプの信号タイプに対する最小/最大入力範囲に適切な単位で設定されます。AcqKnowledge 5.0.4 以降ではスマートアンプの機能がサポートされています。

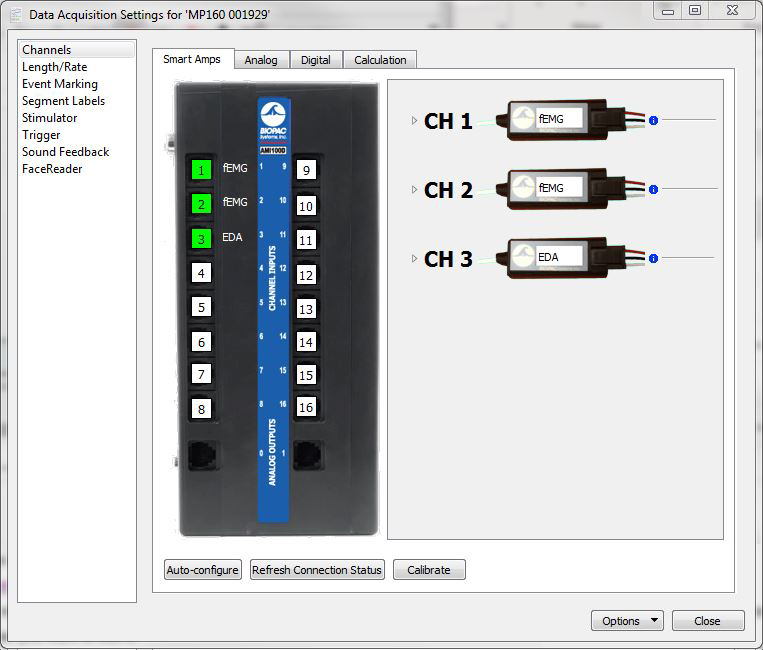

自動検出信号タイプと派生測定の提供

緑: 設定済み & 検出済み

赤: 設定済み だが 見つかりません

白: 未使用/利用可能

破線: 使用中/利用不可

スマートアンプのオプションにすばやくアクセスするには、CH# ボックスをクリックしてください。

使用方法:

ミニピンチリード、2リードまたは3リードの15cm、30cm、または45cm

BN-EL15-LEAD2、BN-EL30-LEAD2、BN-EL45-LEAD2 BN-EL15-LEAD3、BN-EL30-LEAD3、BN-EL45-LEAD3

タッチプルーフアダプタ、15cm、ソケットはTPリードを受け入れます

BN-ADAPT-TP2 (+,-)、BN-ADAPT-TP3 (+, -, GND)

電極:ビニールまたは布、プレゲルまたは乾式

EL500シリーズ使い捨て電極

注目の研究記事

Phase-locking of resting-state brain networks with the gastric basal electrical rhythm. Choe AS, Tang B, Smith KR, Honari H, Lindquist MA, Caffo BS, et al. (2021). PLoS ONE 16(1): e0244756. https://doi.org/10.1371/journal.pone.0244756

Electrogastrography: Methodology, Validation and Applications, Jieyun Yin, Jiande D Z Chen. J Neurogastroenterol Motil. 2013 January; 19(1): 5–17. Published online 2013 January 8. doi: 10.5056/jnm.2013.19.1.5. PMCID: PMC3548127

Gut Feelings, Intuition, and Emotions: An Exploratory Study, Dean I. Raqdin, Ph.D. and Marilyn J. Schultz, Ph.D., The Journal of Alternative and Complementary Medicine, Volume 11, Number 1, 2005, pp. 85–91
