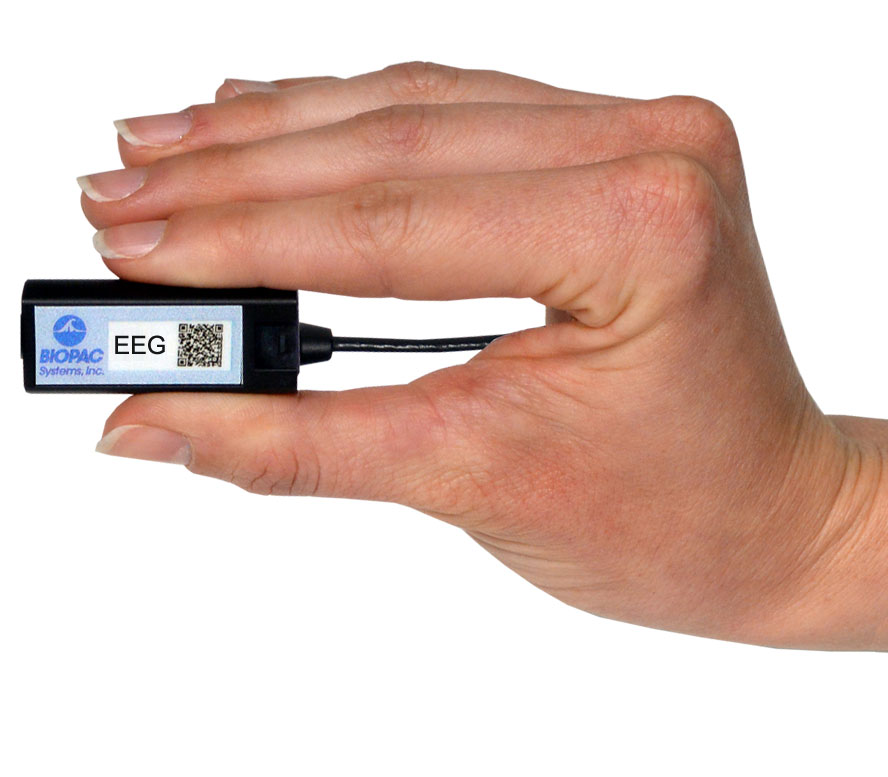

脳波用アンプ – EEG100D

EEG Smart Amplifierは、バイポーラEEG信号(脳波)の録音専用に設計されています。BIOPACの新しいSmart Amplifiersは、優れたデータを提供するために設計されています。Smart Amplifiersは、生理学的信号を被験者に近い場所で増幅することにより、データ取得システムへの高電圧接続を可能にし、ノイズのアーティファクトを低減します。

AcqKnowledge Smart Ampの設定には、エラーを防ぐためのガイドやプロンプトが含まれています。さらに、チャンネルは自動的にプロットされ、入力値表示に含まれ、初期の視覚的範囲はそのSmart Amplifier信号タイプに適した単位で最小/最大入力範囲に設定されます。

既存のBNシリーズアクセサリから短いケーブルリードを接続します。もしグラウンド電極が必要な場合はBN-EL*-LEAD3電極リードを、既に他のSmart Amplifierにグラウンドリードが接続されている場合はBN-EL*-LEAD2電極リードを使用し、使い捨てのEL500シリーズ電極と一緒に使用します。

製品概要

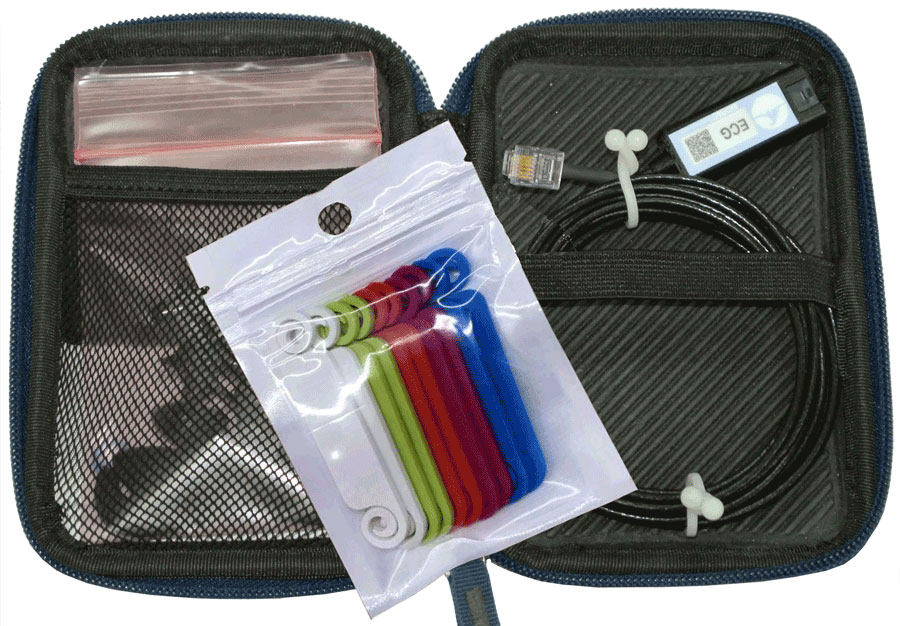

Smart Amplifierは、付属のベルクロ付きクリップを使用するか、被験者に巻き付けるオプションのベルクロストラップを使用して取り付けることができます。増幅器は3メートルの長さのケーブルで終了し、AMI100D Amplifier Input Moduleに接続されます。

Smart Ampセットアップで配線が減少することにより、周囲のノイズや共通モードノイズが減少し、快適さが向上し、グループダイナミクスが改善されます!

Smart Amplifiersは、Amplifier Interface Module(AMI100D)を介してMP200 Research Systemに接続されます。Smart AmpsはMP200、MP100、HLT100C、またはMP36Rデバイスとは互換性がありません。出力には、CBL237をINISOまたはそれに類似したものと一緒に追加します。

AcqKnowledge Smart Ampセットアップにはエラーを防ぐためのガイドとプロンプトが含まれています。また、チャンネルは自動的にプロットされ、入力値の表示に含まれ、初期の視覚的範囲はSmart Amplifier信号タイプの最小/最大入力範囲に適した単位で設定されます。AcqKnowledge 5.0.4以降はSmart Amp機能をサポートしています。

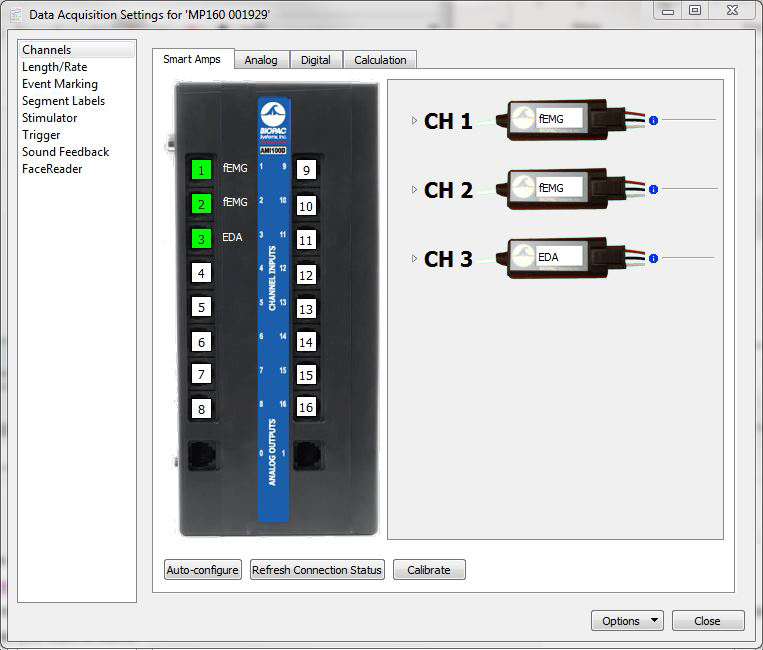

信号タイプを自動検出し、派生した測定値を提供

緑:設定され、検出されました

赤:設定されていますが、見つかりませんでした

白:未使用/利用可能

破線:使用中/利用不可

Smart Ampオプションに素早くアクセスするには、CH#ボックスをクリックしてください。

使用例:

ミニピンチリード、2リードまたは3リード(15 cm、30 cm、または45 cm)

BN-EL15-LEAD2、BN-EL30-LEAD2、BN-EL45-LEAD2

BN-EL15-LEAD3、BN-EL30-LEAD3、BN-EL45-LEAD3

タッチプルーフアダプター(15 cm)、TPリード用ソケット

BN-ADAPT-TP2(+、-)、BN-ADAPT-TP3(+、-、GND)

電極:ビニールまたは布、事前ジェル処理またはドライ

EL500シリーズ使い捨て電極

主な特徴

仕 様

利得 ×2000(固定)
ハイパスフィルタ 0.5Hz
ローパスフィルタ 35Hz
