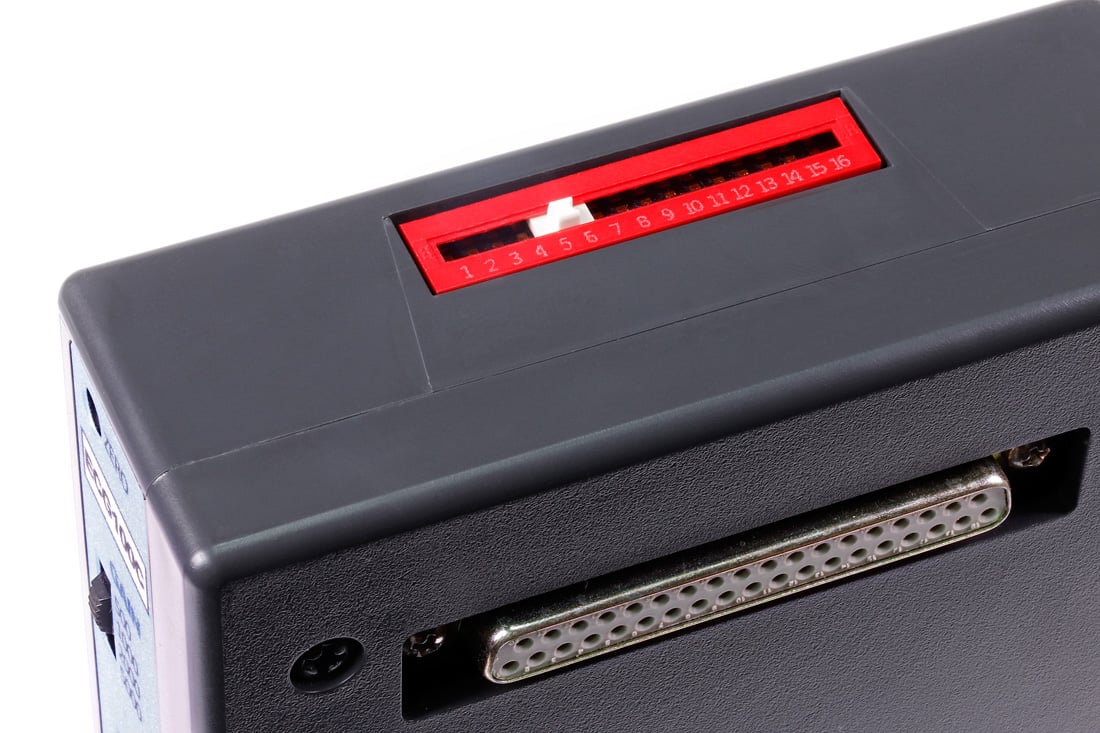

MRI用皮膚電気活動アンプ – EDA100C-MRI

EDA100C-MRI は、ストレス、覚醒、または感情的興奮による汗腺(エクリン)の活動に応じて変化する皮膚電気伝導レベル(SCL)と皮膚電気伝導反応(SCR)を測定します。EDA100C-MRI は、皮膚電気伝導を測定するために定電圧(0.5 V)技術を使用します。コントロールにより、絶対値(SCL+SCR)または相対値(SCR)の皮膚電気伝導測定を選択できます。

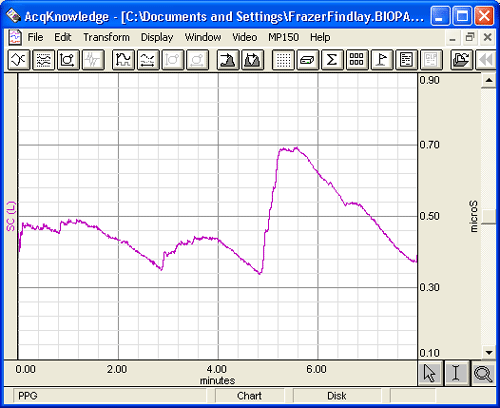

AcqKnowledge には、皮膚電気反応を特定し、記録に視覚的に識別して測定する完全自動化された皮膚電気反応スコアリングツールが含まれています。また、イベント関連電位(ERP)解析も自動化されており、刺激の開始時点を特定し、有効な SCR(皮膚電気反応)を識別します。

製品概要

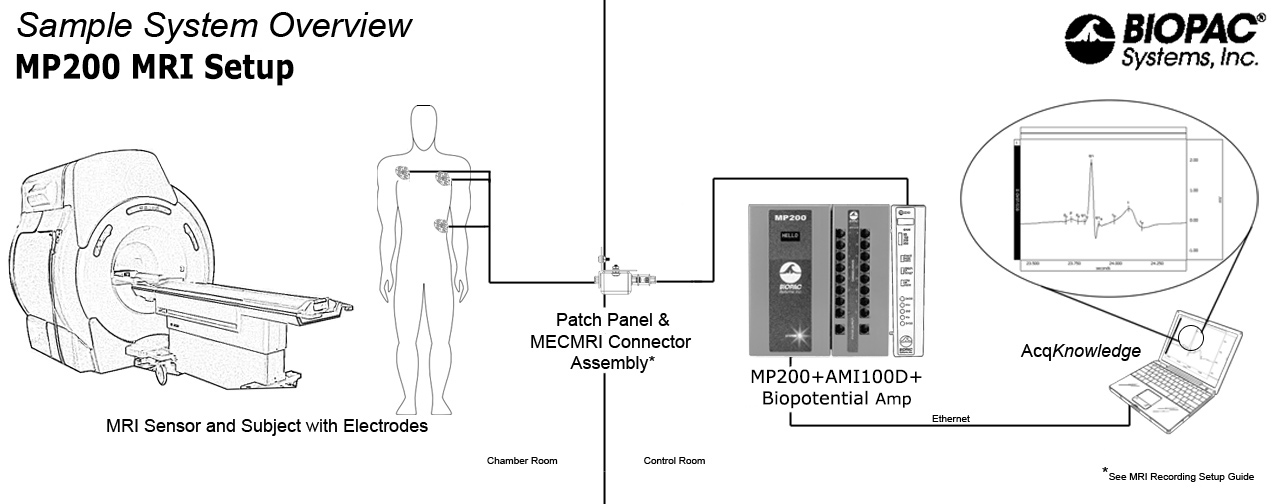

EDA100C-MRI アンプは、MECMRI-TRANS MRI ケーブル/フィルターセットと共に使用する必要があります。EDA100C-MRI は、MP200/MP200 データ収集および解析プラットフォームおよび AcqKnowledge ソフトウェアと連携する完全な研究システムの一部です。これにより、複数の用途における高度な解析が可能になり、広範な信号および測定の取得をサポートします。

MRI 使用: 最大 7T まで対応

条件:

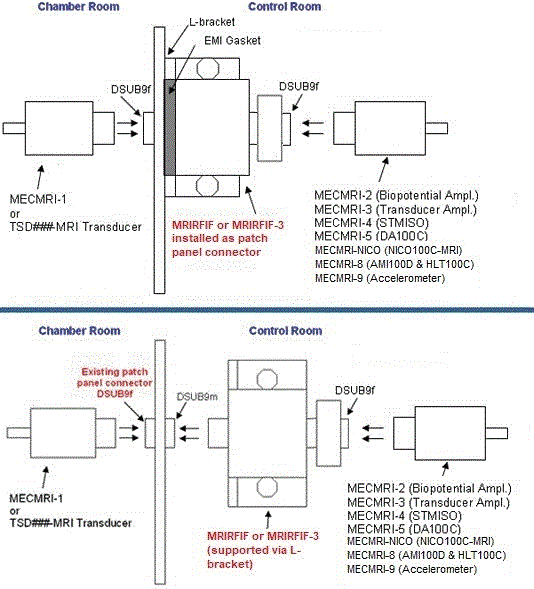

EDA100C-MRI アンプは、コントロールルーム内に設置され、MECMRI-TRANS フィルタ付きケーブルセットと推奨される MR 用リード/電極/トランスデューサと共に使用されます。最大 7T までテスト済みです。

主な特徴

仕様

利得 20, 10, 5, 2μmhos/V
出力レンジ ±10V(アナログ)
応答周波数(高域側) 1Hz, 10Hz
応答周波数(低域側) DC, 0.05Hz, 0.5Hz
感度 0.7n mhos(MP System)
励起電圧 Vex = 0.5VDC (一定電圧)
信号ソース LEAD108
寸法 40(W)×110(D)×190(H)mm
重量 350g
入力電圧レンジ Gain   レンジ(μmhos)
20    0-200
10    0-100
5    0- 50
2    0- 20



詳細情報

重要!

MRI 環境での生体電位測定に関する安全ガイドラインを参照してください。

各 EDA100C-MRI アンプには、以下の推奨電極の組み合わせが必要です:

MR 条件付きリード: 2 x LEAD108B 15 cm または LEAD108C 30 cm

ラジオ透過性電極: 2 x EL509 ドライ電極

皮膚電気ゲル: GEL101

MRI Smart Amplifier の特長

電極とトランスデューサのリード配置に対する感度が低い

ゲインの選択性が向上

生理学的信号周波数帯域でのスペクトル欠損がない

コンピュータベースのリアルタイムまたは後処理信号処理を最小化

クリーンなデータがリアルタイムでアナログ出力として利用可能

MRI Smart Amplifiers は、MRI アーティファクトを信号源から除去する高度な信号処理回路を内蔵しています。信号処理装置は、生理学的信号と MRI アーティファクトを区別でき、MRI シーケンス中の勾配切り替え(Shim や EPI など)に起因するアーティファクトを識別します。

MRI 関連の遷移アーティファクトはソースで除去されるため、MRI バージョンのアンプは通常(非MRI)生理学的記録時と同じサンプリングレートでサンプリングできます。すべての面で、MRI バージョンのアンプを使用して fMRI または MRI で生理学的データを記録する方が、記録が容易で、最終的な結果がクリーンになります。

使用推奨事項

GEL101 使用時: ゲルが吸収され、良好な接触が確保されてから記録を開始することが重要です。

GEL101 を電極接触部位に塗布し、こすり込みます。

記録を開始する前に最低 5 分待機してください。

キャリブレーション

AcqKnowledge を設定して皮膚電気伝導を直接記録するには、以下の手順を実行します。

DC での低周波応答

スケーリングウィンドウで、入力電圧が感度設定で示される DC 伝導範囲にマッピングされるように設定します。例えば、EDA100C-MRI が 5 µmho/V のゲインに設定されている場合、0 V は 0 µmho(無限の抵抗)にマッピングされ、1 V は 5 µmho または 200 kΩ にマッピングされます。

0.05 Hz での低周波応答

スケーリングウィンドウで、入力電圧が感度設定で示される 0.05 Hz 伝導範囲にマッピングされるように設定します。例えば、EDA100C-MRI が 5 µmho/V のゲインに設定されている場合、0V は X µmho にマッピングされ、1 V は (X+5) µmho にマッピングされます。ここで、X は記録されている平均伝導値です。

ゲイン確認

EDA100C-MRI のゲイン設定を確認するには:

上記のように AcqKnowledge をキャリブレーションして、DC での低周波応答を設定します。

低周波応答を DC に設定します。

EDA100C-MRI のゲインスイッチを 5 µmho/V に設定します。

電極を外した状態で測定を実行します。

AcqKnowledge は 0 µmho の読み取りを出力するべきです。

100 kΩ の抵抗を絶縁し、電極パッドから電極パッドに配置します(抵抗は指から絶縁する必要があります)。

電極-抵抗のセットアップで測定を実行します。

AcqKnowledge は 10 µmho の読み取りを出力するべきです。

BIOPAC の皮膚電気活動(EDA)ハードウェアを使用して、ガルバニック皮膚反応(GSR)データを記録します。
