皮膚電気活動アンプ – EDA100C

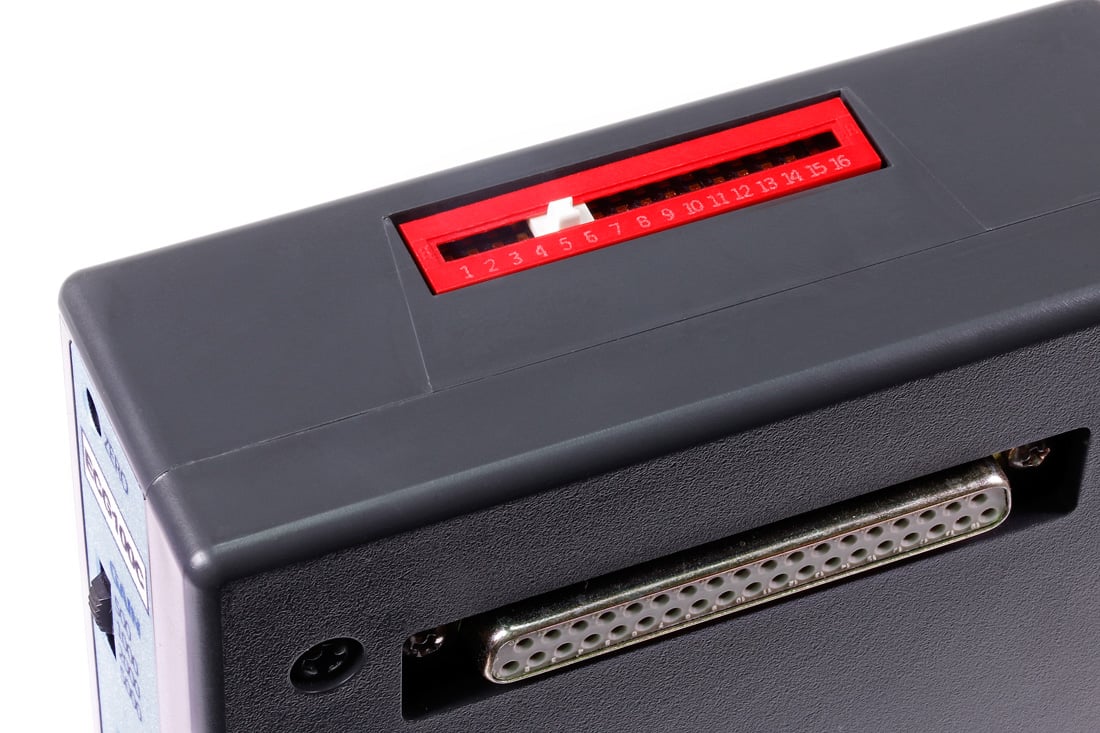

MP Research System において、最大16個のアンプモジュールをカスケード接続可能。複数のパラメータや複数の被験者を対象とした研究に対応。

EDA100C Electrodermal Activity Amplifier は、ストレス、覚醒、または感情的興奮による汗腺(エクリン)の活動に応じて変化する皮膚電気伝導レベル(SCL)と皮膚電気伝導反応(SCR)を測定します。EDA100C は、皮膚電気伝導を測定するために定電圧(0.5 V)技術を使用します。コントロールにより、絶対値(SCL+SCR)または相対値(SCR)の皮膚電気伝導測定を選択できます。

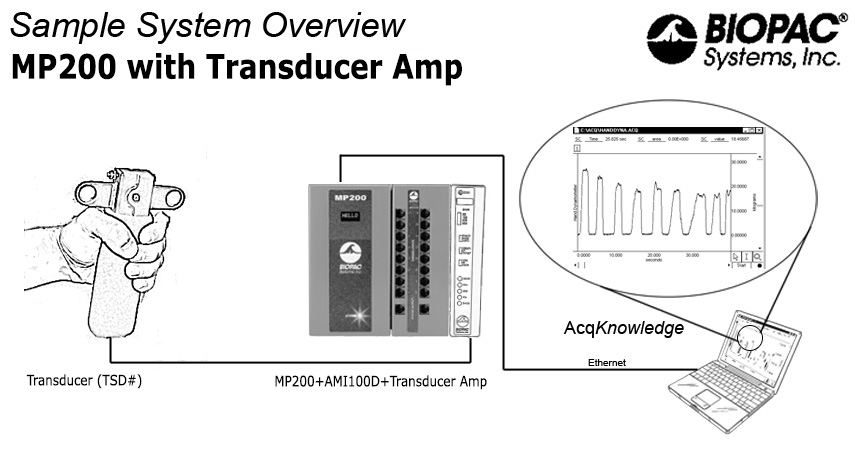

EDA100C は、MP200 データ収集および解析プラットフォームおよび AcqKnowledge ソフトウェアと連携する完全な研究システムの一部です。これにより、複数の用途における高度な解析が可能になり、広範な信号および測定の取得をサポートします。

AcqKnowledge ソフトウェアには、皮膚電気反応を特定し、記録に視覚的に識別して測定する完全自動化された皮膚電気反応スコアリングツールが含まれています。また、イベント関連電位(ERP)解析も自動化されており、刺激の開始時点を特定し、有効な SCR(皮膚電気反応)を識別します。

製品概要

Focus Areas 分析ツールを使用してターゲットを絞った EDA/GSR 分析を行います。Focus Areas では、データ内の興味のある領域を指定してマークし、その後、全データファイルではなく、Focus Areas に特化した自動分析ルーチンまたはサイクル検出器を実行できます。

詳細な解析情報や高度な機能については、「Applications > Psychophysiology」を参照してください。

各 EDA100C アンプには、以下の電極の組み合わせが 1 セット必要です:

2 x LEAD110A 電極リード(推奨)

2 x EL507 使い捨て皮膚電気電極(推奨)

または

1 x TSD203 Ag-AgCl 皮膚電気伝達装置

1 x GEL101 皮膚電気ゲル

または

2 x EL258 Ag-AgCl リード電極

1 x ADD208 粘着ディスク

1 x GEL101 皮膚電気ゲル

使用推奨事項

EL507 使用時: 記録を開始する前に最低 5 分待機してください。

GEL101 使用時: ゲルが吸収され、良好な接触が確保されてから記録を開始することが重要です。

GEL101 を電極接触部位に塗布し、こすり込みます。

TSD203 電極のキャビティに GEL101 を充填します。

TSD203 電極を被験者に取り付けます。

記録を開始する前に最低 5 分待機してください。

キャリブレーション

AcqKnowledge を設定して皮膚電気伝導を直接記録するには、以下の手順を実行します。

DCでの低周波応答

スケーリングウィンドウで、入力電圧が感度設定で示される DC 伝導範囲にマッピングされるように設定します。例えば、EDA100C が 5 µmho/V のゲインに設定されている場合、0 V は 0 µmho(無限の抵抗)にマッピングされ、1 V は 5 µmho または 200 kΩ にマッピングされます。

0.05 Hz での低周波応答

スケーリングウィンドウで、入力電圧が感度設定で示される 0.05 Hz 伝導範囲にマッピングされるように設定します。例えば、EDA100C が 5 µmho/V のゲインに設定されている場合、0V は X µmho にマッピングされ、1 V は (X+5) µmho にマッピングされます。ここで、X は記録されている平均伝導値です。

EDA100C のゲイン設定を確認するには:

上記のように AcqKnowledge をキャリブレーションして、DC での低周波応答を設定します。

低周波応答を DC に設定します。

EDA100C のゲインスイッチを 5 µmho/V に設定します。

電極を外した状態で測定を実行します。

AcqKnowledge は 0 µmho の読み取りを出力するべきです。

100 kΩ の抵抗を絶縁し、電極パッドから電極パッドに配置します(抵抗は指から絶縁する必要があります)。

電極-抵抗のセットアップで測定を実行します。

AcqKnowledge は 10 µmho の読み取りを出力するべきです。

EDA「皮膚電気活動」 は GSR「ガルバニック皮膚反応」 とも呼ばれます。BIOPAC の 皮膚電気活動(EDA)ハードウェアを使用してガルバニック皮膚反応(GSR)データを記録します。

主な特徴

仕 様

利得 20, 10, 5, 2μmhos/V
出力レンジ ±10V(アナログ)
応答周波数(高域側) 1Hz, 10Hz
応答周波数(低域側) DC, 0.05Hz, 0.5Hz
感度 0.7n mhos(MP System)
励起電圧 Vex = 0.5VDC (一定電圧)
信号ソース TSD203, LEAD110A, EL258
寸法 40(W)×110(D)×190(H)mm
重量 350g
入力電圧レンジ Gain   レンジ(μmhos)
20    0-200
10    0-100
5     0- 50
2     0- 20
