心電図用アンプ – ECG100D

生理学的信号を被験者に近い位置で増幅することで、ノイズアーチファクトを低減します。

優れたECGデータと、心拍数、RR間隔、R波振幅などの導出信号を簡単に記録できます。BIOPACの新しいスマートアンプは、優れたデータ取得を実現するように設計されています。スマートアンプは、生理学的信号を被験者に近い位置で増幅することにより、データ取得システムへの高レベルの電圧接続を可能にし、ノイズアーチファクトを低減します。

AcqKnowledgeのスマートアンプ設定には、エラーを防ぐためのガイドやプロンプトが含まれています。さらに、チャネルは自動的にプロットされ、入力値表示に含まれるように設定され、初期の視覚範囲はそのスマートアンプ信号タイプに対する最小/最大入力範囲に適切な単位で設定されます。

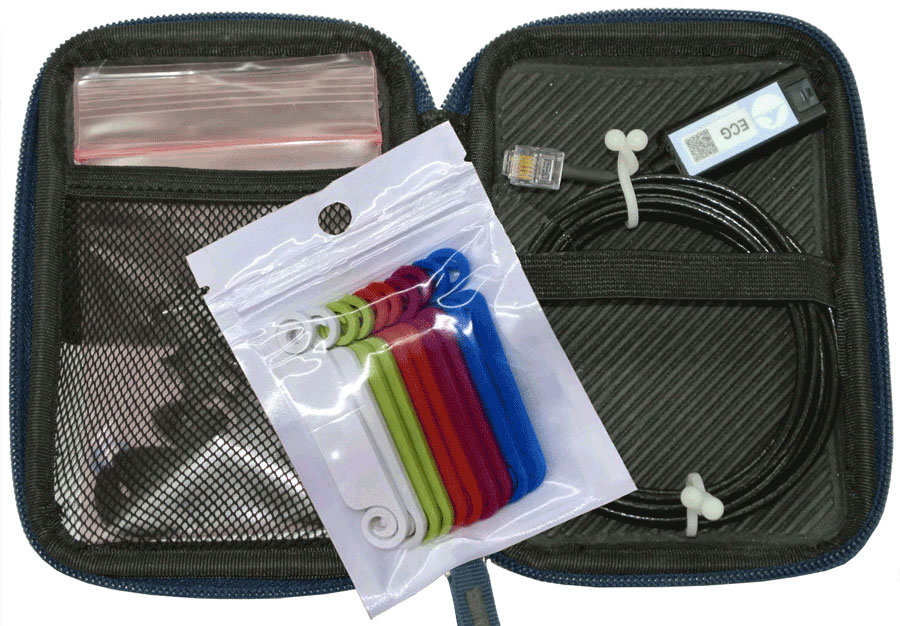

実績のあるBNシリーズのアクセサリーから短いケーブルリードを接続し、使い捨てまたは再利用可能な表面ECG電極と共に使用できます。アセンブリの全長は4メートルで、スマートアンプは自己粘着ストラップやクリップで被験者の体に簡単に取り付けることができます。

Smart Amp セットアップでは、配線が減少することで周囲のノイズや共通モードノイズが低減され、快適さが向上し、グループのダイナミクスも改善されます!

Smart Amplifiers は、アンプインターフェースモジュール (AMI100D) を介して MP200 Research System に接続されます。Smart Amps は MP200、MP100、HLT100C、MP36R デバイスとは互換性がありません。出力には、CBL237 と OUTISOA または同様のケーブルを追加します。

製品概要

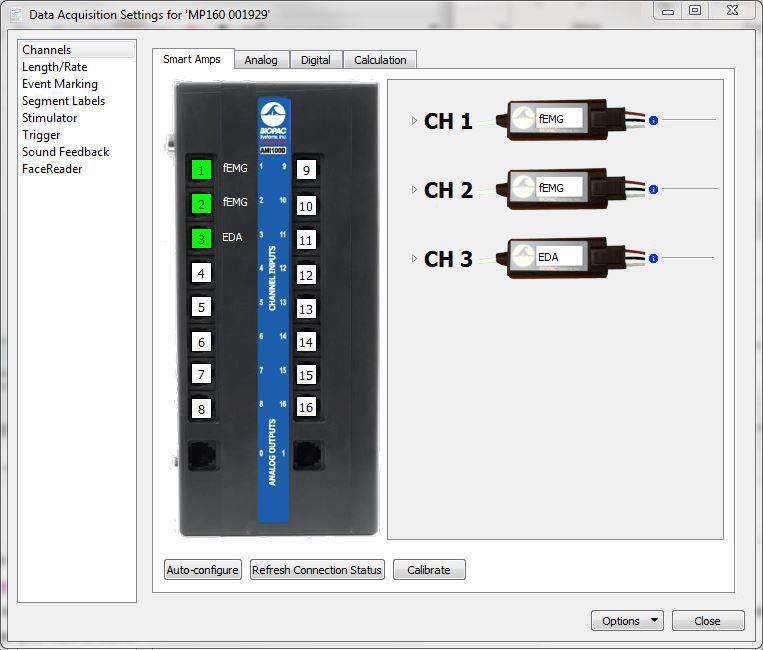

AcqKnowledge の Smart Amp セットアップには、エラーを防ぐためのガイドとプロンプトが含まれています。また、チャンネルは自動的にプロットされ、入力値ディスプレイに含まれるよう設定され、初期視覚範囲は Smart Amplifier の信号タイプに応じた最小/最大入力範囲に設定され、適切な単位で表示されます。AcqKnowledge 5.0.4 以上は、Smart Amp 機能をサポートしています。

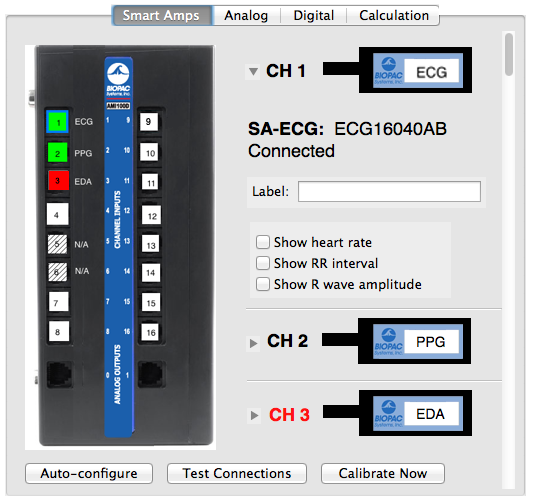

信号タイプの自動検出と派生測定の提供

緑: 設定済みかつ検出済み

赤: 設定済みだが未検出

白: 利用可能

破線: 利用不可—他のアナログ入力で使用中

Smart Amp オプションに迅速にアクセスするには、CH# ボックスをクリックしてください。

使用可能なアイテム

ミニピンチリード、2リードまたは3リード(15 cm、30 cm、または45 cm)

BN-EL15-LEAD2

BN-EL30-LEAD2

BN-EL45-LEAD2

BN-EL15-LEAD3

BN-EL30-LEAD3

BN-EL45-LEAD3

タッチプルーフアダプタ、15 cm、TPリード用のソケットを備えています

BN-ADAPT-TP2 (+, -)

BN-ADAPT-TP3 (+, -, GND)

電極: ビニールまたは布製、プリジェルまたはドライ

EL500 シリーズ使い捨て電極

主な特徴

仕 様

利得 ×2000(固定)
ハイパスフィルタ 1Hz
ローパスフィルタ 35Hz
