製品情報

  • BIOPAC systems社

ゴニオメーター

BN-GON-110-XDCR, BN-GON-150-XDCR, BN-GON-F-XDCR

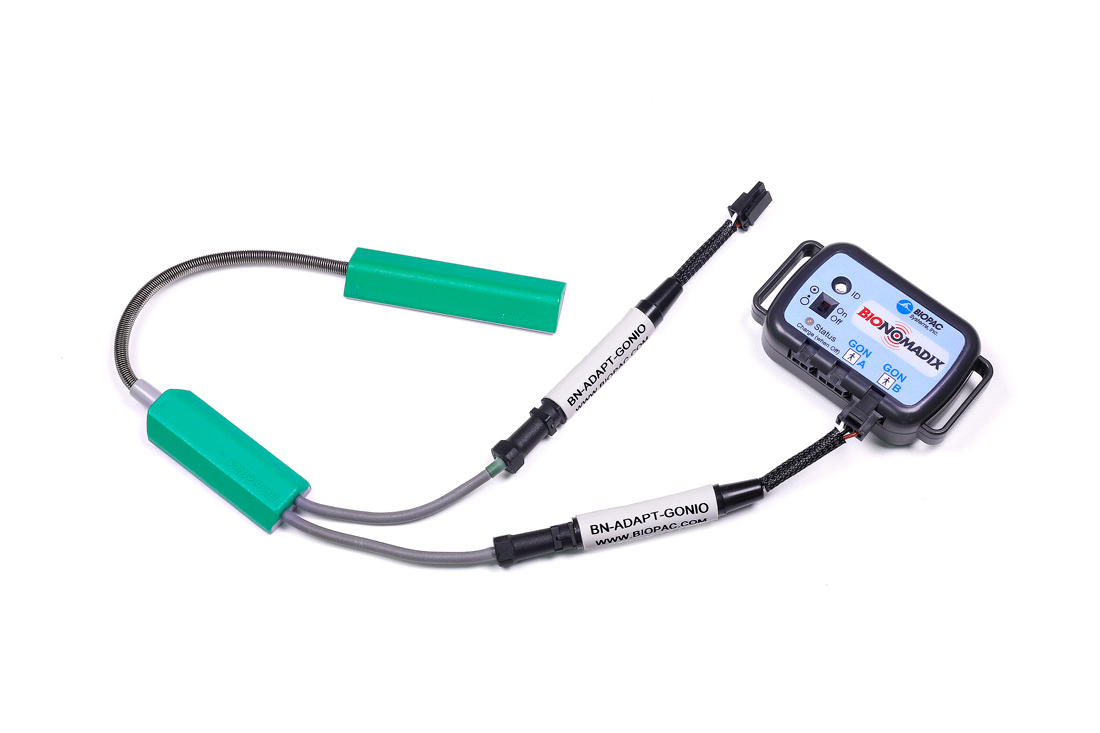

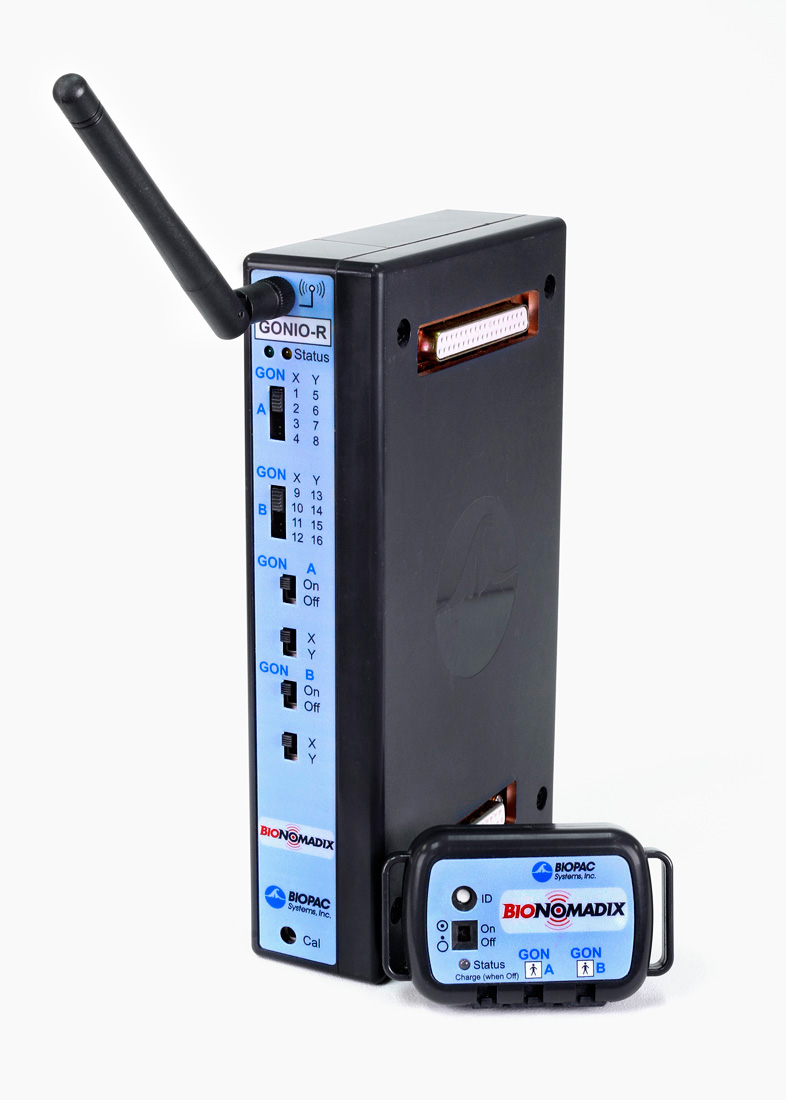

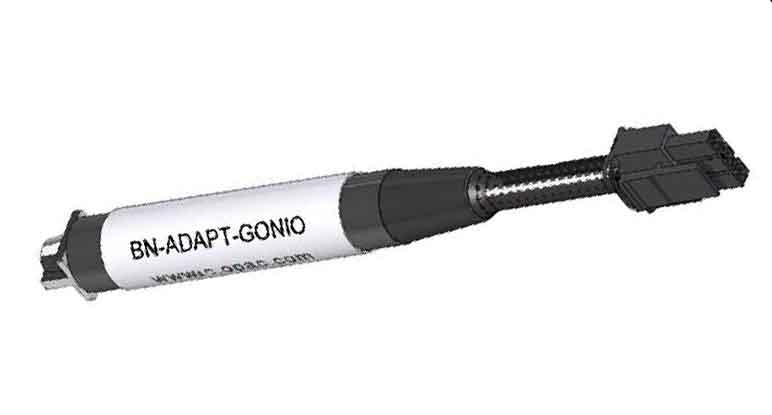

110 mmツインアクシス(双軸)ゴニオメーターとアダプター(BN-ADAPTER-GON)は、デュアルチャンネルBioNomadixゴニオメトリーアンプ(BN-GONIO)を使用したワイヤレス伝送に対応しています。

110 mm BioNomadixゴニオメーターを使用して、最大2つの運動平面における角度を同時に測定することができます。このゴニオメーターには2つの独立した出力コネクターがあり、一方は屈曲/伸展(フレクション/エクステンション)を測定し、もう一方は橈尺偏位(ラジアル/尺側偏位)を測定します。このツインアクシスゴニオメーターは、両方の軸を同時に測定するために両方の送信チャンネルを使用します。膝関節や肘関節などの単軸関節を測定する場合、またはツインアクシス関節の単一平面のみを測定する場合は、片方のチャンネルのみを接続し、もう一方の入力は別の単軸測定用ゴニオメーターやトルシオメーターの接続に使用可能です。


ゴニオメーターには伸縮式のエンドブロックが備わっており、四肢の動きに伴う2つの装着ポイント間の距離の変化を補正します。ゲージ機構により、多軸関節の正確な測定が可能です。ゴニオメーターは、TAPE2医療用粘着テープを使用して身体に固定します。

製品概要

BioNomadixのゴニオメーターおよびトルシオメーターは、複数の平面における関節の動きを迅速かつ正確に測定するのに最適です。センサーは非常に頑丈で軽量かつ柔軟性があり、衣服の下に装着しても目立たず、関節の自然な動きを妨げることなく快適に使用できます。ツインアクシスゴニオメーターおよび単軸トルシオメーターは、機械的強度および電気的性能が向上しています。

以下の一般的な用途のリストはあくまで参考です。センサーのサイズを選択する際は、センサーが関節全体にわたる長さを持ち、エンドブロックを皮膚とその下の骨格構造の間で最も動きの少ない箇所に固定できるよう考慮してください。

– **BN-GON-110-XDCR** – 肘または足首 – 屈曲/伸展、または背屈/底屈および内反/外反

– **BN-GON-150-XDCR** – 膝または股関節 – 屈曲/伸展および外反/内反、または屈曲/伸展および外転/内転

– **BN-TOR-110-XDCR** – 首 – 軸回旋

– **BN-TOR-150-XDCR** – 前腕 – 回内/回外

– **BN-GON-F-XDCR** – 指(DIP、PIP、MCP)または足趾 – 屈曲/伸展

追加の情報として推奨される測定学(ゴニオメトリー)に関する文献

Legnani G, Zappa B, Casolo F, Adamini R, Magnani PL. A model of an electro-goniometer and its calibration for biomechanical applications. Med Eng Phys. 2000 Dec;22(10):711-22.
