1軸捻りメータ
BN-TOR-110-XDCR, BN-TOR-150-XDCR

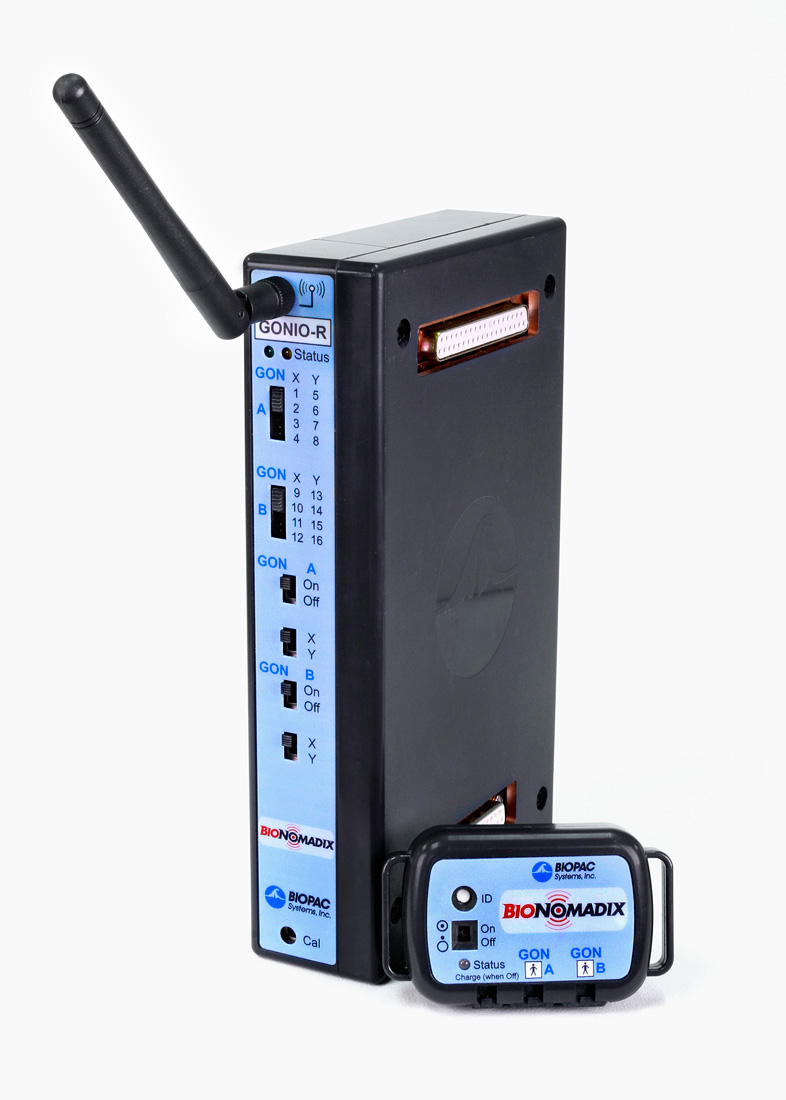

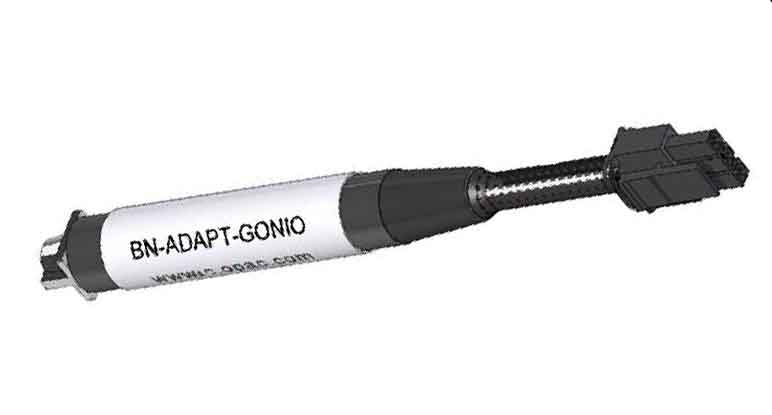

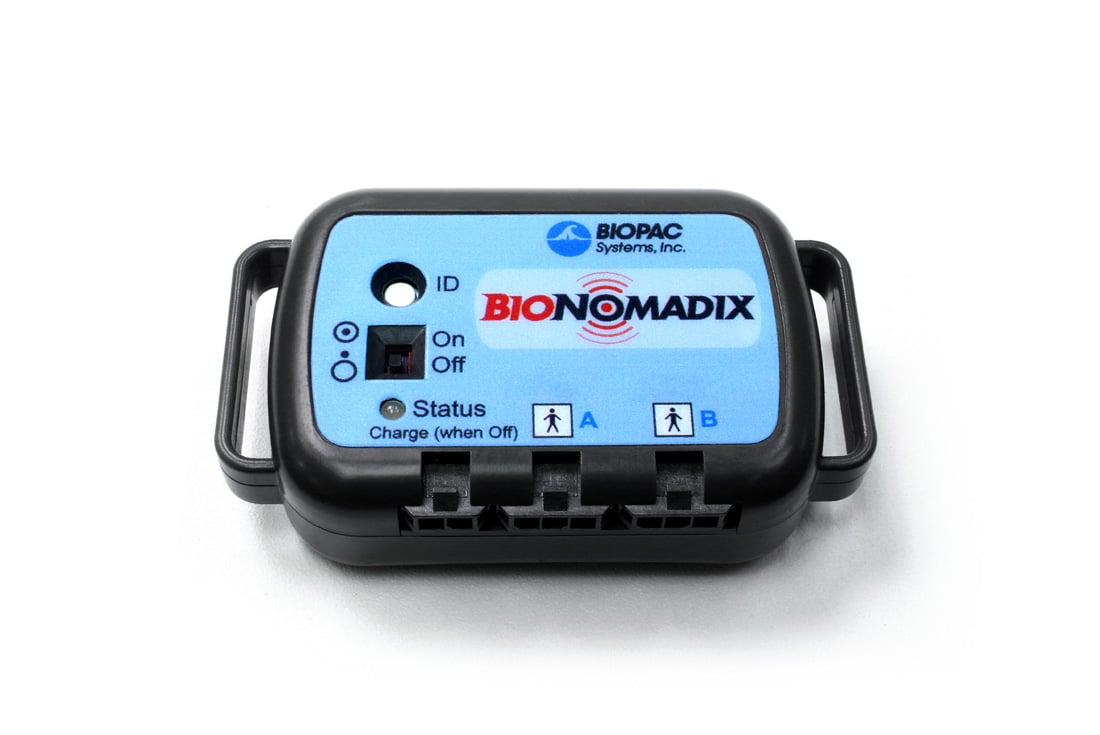

単軸 Torsiometer(110 mm または 150 mm)を使用して、1 平面内の回転を測定します。Torsiometer が X-X 平面または Y-Y 平面で曲がった場合でも、出力は一定のままです。BioNomadix Goniometry Amplifier(BN-GONIO)のデュアルチャンネルを使用したワイヤレス送信のために、アダプター(BN-ADAPTER-GONIO)で終端されます。この単軸 Torsiometer は 1 つの送信チャンネルを使用するため、もう 1 つのチャンネルは、別の単軸 Torsiometer または Goniometer での追加測定に利用できます。
Torsiometer には、四肢の動きに伴う 2 つの取り付け点間の距離の変化を補正する伸縮式エンドブロックが備わっています。また、ゲージ機構により、多軸関節の正確な測定が可能です。Torsiometer は医療グレードの粘着テープ(TAPE2)を使用して体に固定します。
製品概要





BioNomadix Torsiometer は、複数の平面における関節の動きを簡単かつ正確に測定するのに最適です。センサーは軽量で柔軟性が高く、非常に頑丈であり、関節の実際の動きを妨げることなく快適に装着できます。また、衣服の下でも目立ちません。単軸 Torsiometer および双軸 Goniometer は、機械的強度と電気的性能の向上を提供します。
以下に示す一般的な用途のリストは参考情報です…センサーのサイズを選択する際は、センサーが関節をまたぐように配置できることを確認し、エンドブロックが皮膚とその下の骨格構造との間で最も動きの少ない位置に取り付けられるようにしてください。
BN-TOR-110-XDCR – 首 – 軸回旋
BN-TOR-150-XDCR – 前腕 – 回内/回外
BN-GON-F-XDCR – 指(DIP、PIP、MCP)または足趾 – 屈曲/伸展
BN-GON-110-XDCR – 肘または足首 – 屈曲/伸展、または背屈/底屈および内反/外反
BN-GON-150-XDCR – 膝または股関節 – 屈曲/伸展および外反/内反、または屈曲/伸展および外転/内転
追加情報として推奨される Goniometry に関する参考文献
Legnani G, Zappa B, Casolo F, Adamini R, Magnani PL. A model of an electro-goniometer and its calibration for biomechanical applications. Med Eng Phys. 2000 Dec;22(10):711-22.
