2チャンネル眼球運動アンプ – BN-EOG2
Dual Wireless EOG BioNomadix Pair は、送信機と受信機のペアで構成されています。EOG 信号データは 2,000 Hz のレートで送信され、受信機の出力に極めて高解像度の EOG 波形を提供します。ペアからの生データは 0.005 Hz から 100 Hz の帯域に制限されており、高品質な記録を実現します。このペアには内部のハイパスおよびローパスフィルターが組み込まれており、角膜-網膜の電位に由来する EOG 波形の高品質な増幅を可能にします。
このペアは、眼の周囲の皮膚表面に現れる電位を増幅し、眼球運動の度合いや移動に比例する信号を取得します。高い信号対雑音比 (SNR) と高精度の時間ベースサンプリングにより、精密な眼球運動研究、視覚注意研究、視覚誘発反応 (VER) 研究に適しています。
製品概要
このペアは、2 チャネルの眼電図 (EOG) データを測定するために特別に設計されており、コンピュータと被験者を「有線接続」しているかのような環境をエミュレートしながら、完全ワイヤレスシステムのすべての利点を提供します。

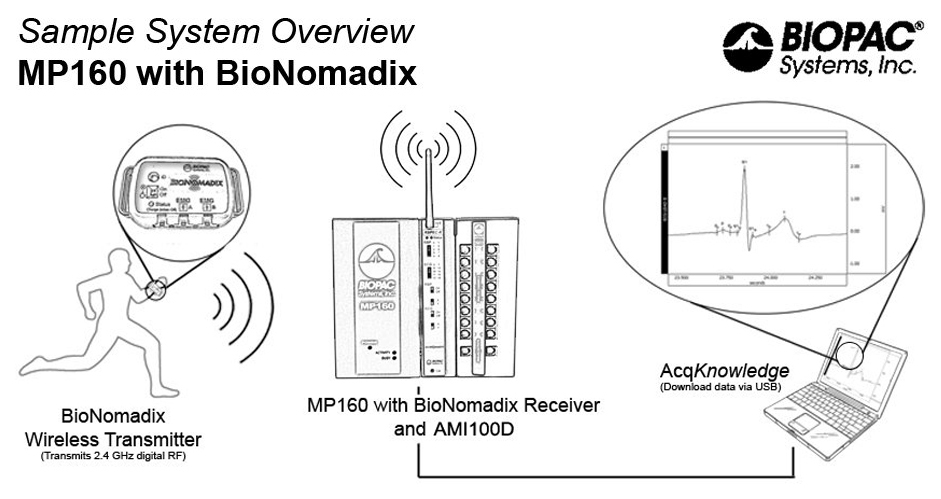

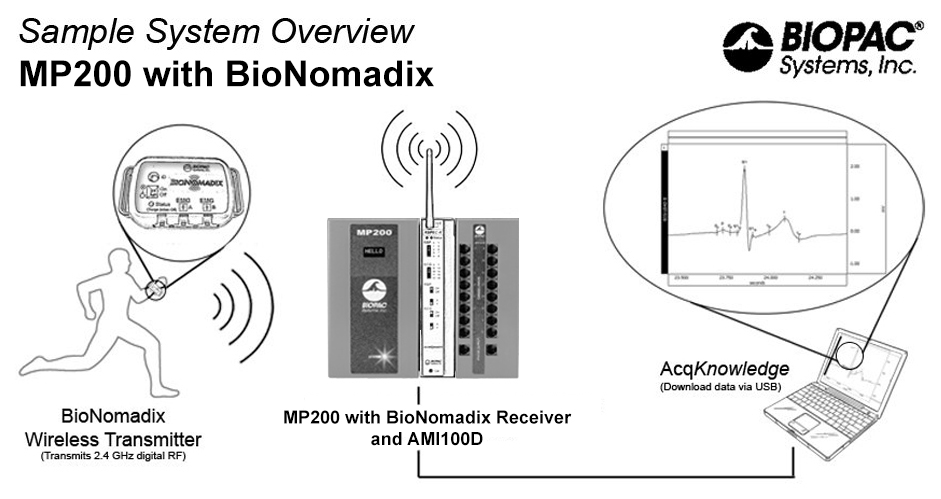

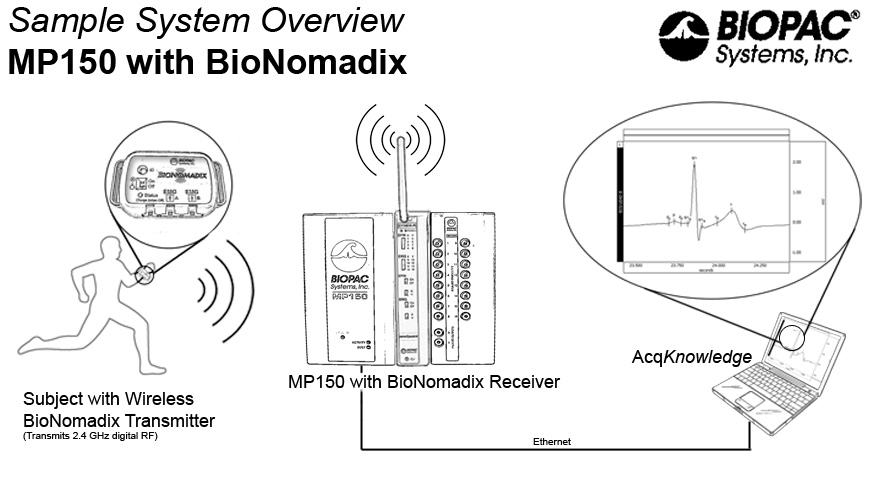

MP200 (または旧型の MP160/MP150) データ収集・解析プラットフォームおよび AcqKnowledge ソフトウェアとインターフェースし、複数の用途向けの高度な解析が可能で、広範な信号および測定データの取得をサポートします。
ワイヤレストランスミッターのバッテリー駆動と被験者の身体に近接した配置により、コモンモード除去比は極めて高く、一般的な有線EOG記録システムを大幅に上回ります。したがって、商用電源干渉（50 Hz または 60 Hz）を除去するためのノッチフィルターは通常必要ありません。
EOGデータは、通常、片眼の上下またはこめかみ間の2か所の独立した部位から記録することができます。
主な特徴
仕 様
| 利得 | ×2000 |
|---|---|
| 出力レンジ | ±10V（アナログ） |
| 応答周波数(高域側) | 35Hz |
| 応答周波数(低域側) | 0.005Hz |
| ノッチフィルタ | 50/60Hz |
| ノイズ電圧 | 0.9μV rms（0.05Hz―150Hz） |
| CMII | 1000MΩ（50/60Hz） |
| CMRR | 110dB typical（50/60Hz）, 90dB minimum |
| 寸法（送信機） | 60(W)×40(D)×20(H)mm, 54g |
| 寸法（受信機） | 40(W)×110(D)×190(H)mm, 380g |
| トランスミッター | ウルトラローパワー 2.4GHz |
| バッテリー | L-ionバッテリー 充電時間：～1時間 充電回数：～500回 |
| 駆動時間 | 72時間（最大） |
| 入力電圧レンジ | ±10mV |
詳細情報

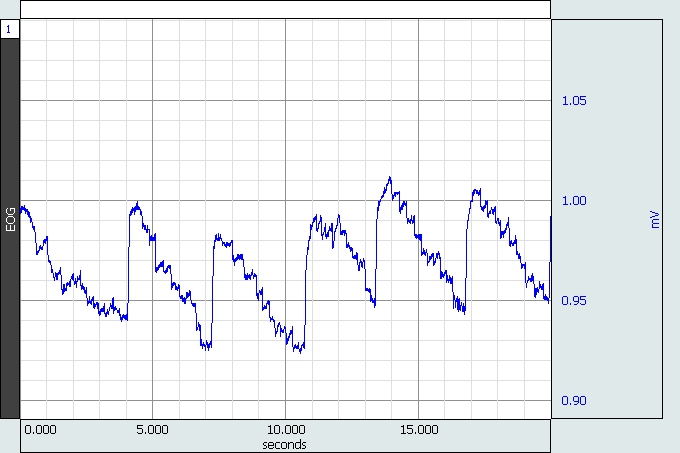

AcqKnowledgeを使用して、眼振、サッカード運動、および前庭機能を評価します。AcqKnowledgeを使用すると、広帯域EOGデータを特定の周波数範囲にフィルタリングできるため、被験者が大きく動いている場合でも高品質なEOG信号を特定することが可能です。
バイオポテンシャルアンプ／トランスミッターの信号対雑音比（SNR）は非常に高く（70 dBを超える）、アンプ／伝送システムのノイズフロアはわずか0.9 µV rms（帯域幅 0.005 Hz～100 Hz）です。
モジュールセットのゲインは固定で2,000です。測定可能な最大EOG信号は10 mV pk-pkであり、検出可能な最小信号は1.0 µV rms未満です。
トランスミッターは完全にバッテリー駆動であり、他の記録グラウンドや電源と完全に独立して動作するため、他の記録モジュールやシステムとの干渉は大幅に最小化されます。また、トランスミッターは電源ラインとの物理的な接続がないため、極めて安全に使用できます。
トランスミッターは、伸縮性のあるベルクロストラップ、ストレッチメッシュ製のBioNomadixシャツ（アクセサリーを参照）、またはCoban™自己粘着ラップ（WRAP1）を用いて被験者の頭部に装着します。トランスミッターの外形寸法（幅×高さ×奥行）は約6 cm × 4 cm × 2 cmで、重量は約54グラムです。
トランスミッターのバッテリーは、最大72時間の連続動作が可能です。
生命科学研究向けの新しいBioNomadixシリーズのワイヤレス・ウェアラブル生理モニタリングデバイスは、ECG、EEG、EOG、EMG、EGG、呼吸、脈拍、温度、電気皮膚活動、インピーダンス心電図、加速度計、ジャイロを含む多様な信号に対応しています。BioNomadixは通常、デュアルチャンネルユニットであり、同じ種類の信号を2つ取得するか、異なる種類の信号を組み合わせることが可能です。
BioNomadixは非侵襲的に高品質なフル帯域データを記録しながら、被験者が自然な室内環境で自由に動くことを可能にします。各BioNomadixデバイスは、被験者が装着するトランスミッター（生理データを増幅・送信）と、受信モジュールの2つの部分で構成されています。BioNomadixトランスミッターはデジタル伝送を使用し、信号源の近くに短いリードまたはトランスデューサーを配置することで、優れた信号品質を確保します。BioNomadixは特定の信号タイプに合わせて構成されているため、高品質なデータを取得するためにハードウェアやソフトウェアの設定を調整する必要はありません。
複数のBioNomadixを使用することで、バイオポテンシャル信号またはトランスデューサー信号を必要とする研究において最適な信号の組み合わせを提供することができます。
BIOPAC MPシステムと併用することで、最大16チャンネルのBioNomadixデータを記録することが可能であり、複数の被験者やマルチパラメータのプロトコルにも対応できます。また、本システムは複数のMP200システムや、絶縁電源モジュール（IPS100C）を介してサードパーティ製のデータ取得ハードウェアとも連携可能です。AcqKnowledgeソフトウェアは、各信号タイプ向けの高度な自動化機能やスコアリングルーチンに加え、カスタマイズオプションを提供します。
BioNomadixのアクセサリーには、トランスデューサー、電極リード、および複数のデバイスを快適に固定するための専用ポケット付きストレッチメッシュシャツが含まれます。このシャツには電極部位へのアクセスを容易にするジッパーが備えられており、XSからXLまでのサイズが用意されています。
BIOPAC Systems Inc.によって開発・製造された新しいBioNomadixシリーズは、ワイヤレスソリューションのすべての利点を備えつつ、有線システムと同等の信号品質と完全性を実現します。BioNomadixは、妥協のないワイヤレス生理モニタリングを実現するコスト効率の高い選択肢を提供します。
