2チャンネル筋電図アンプ – BN-EMG2

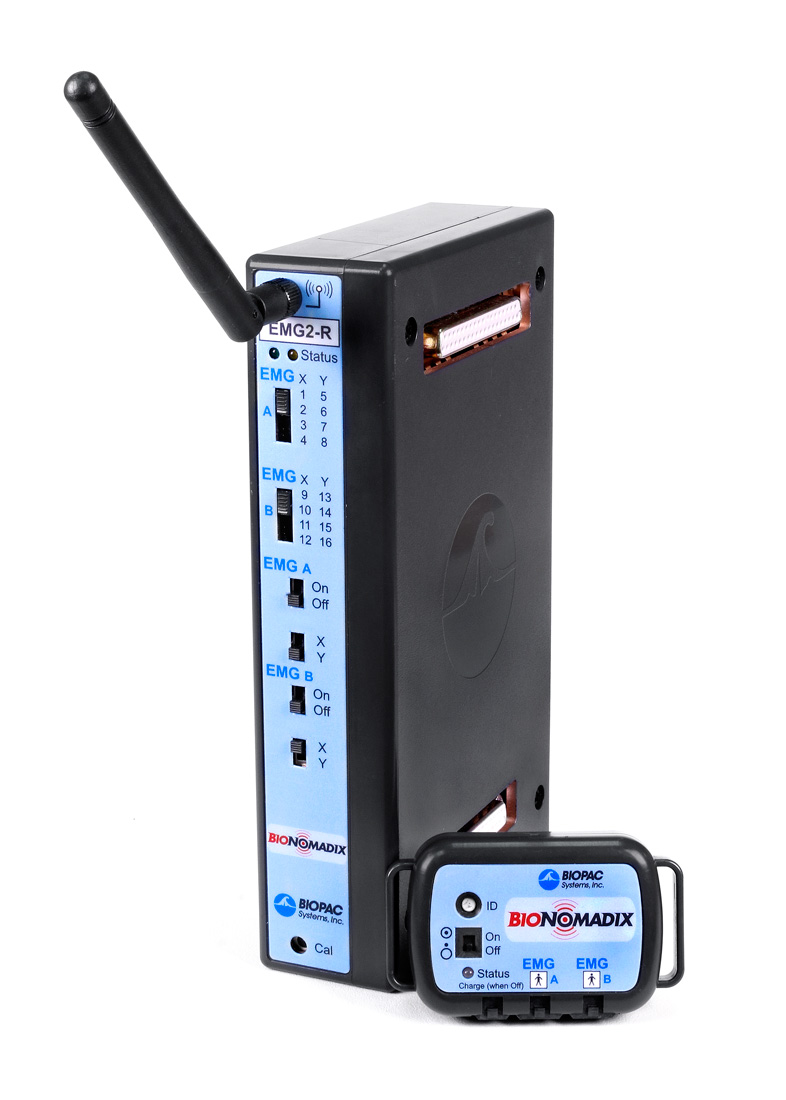

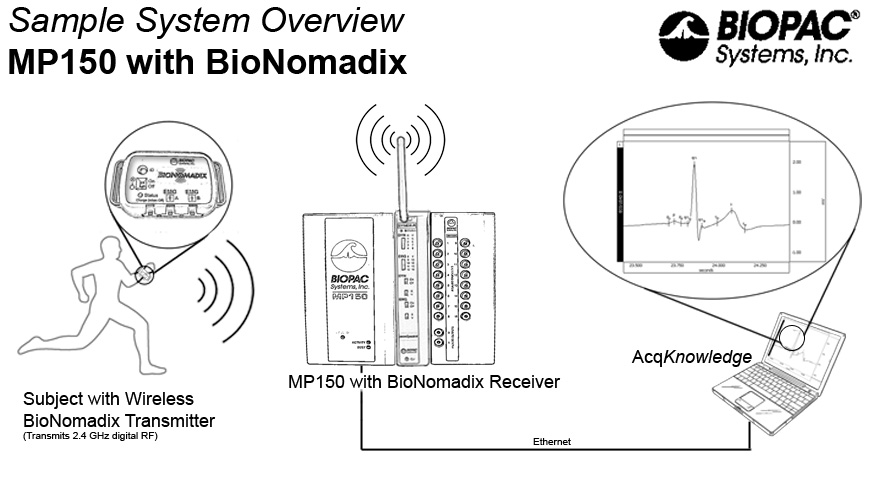

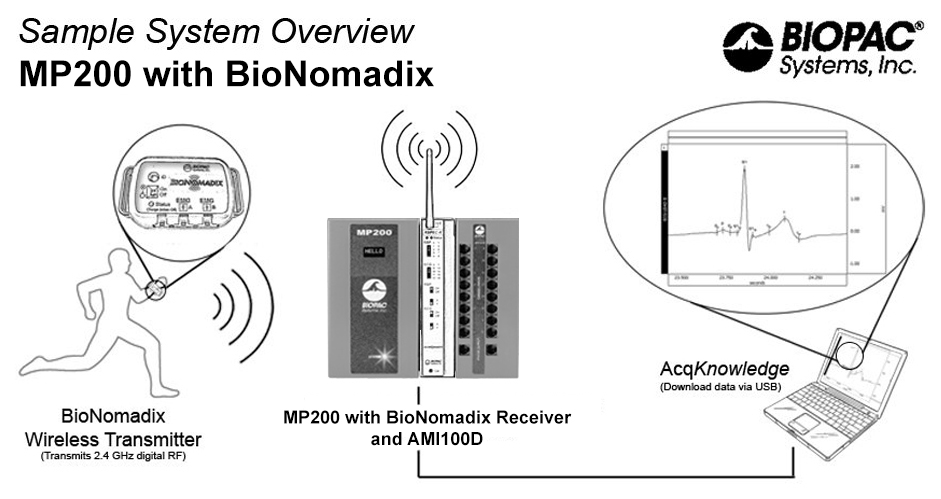

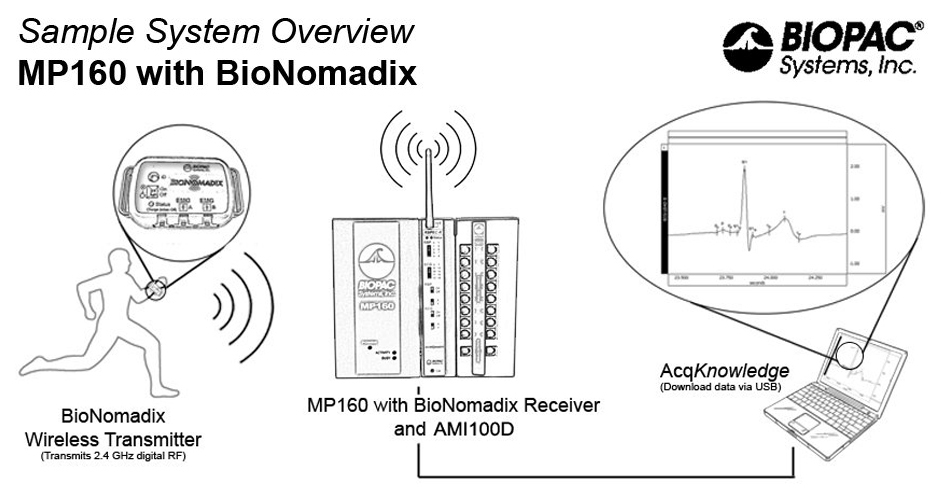

デュアルワイヤレス EMG BioNomadix ペアは、対応するトランスミッターとレシーバーモジュールで構成されています。このペアは、歩行可能な被験者からの筋電図(EMG)データを 1 チャンネルまたは 2 チャンネル測定するために特別に設計されています。EMG データは 2 つの独立した部位から記録することができます。BioNomadix ワイヤレス EMG トランスミッターとレシーバーは、完全な研究システムの一部として機能します。これらのユニットは、MP200(または旧型の MP160/MP150)データ収集および分析プラットフォーム、および AcqKnowledge ソフトウェアと連携し、さまざまな用途での高度な分析や、多様な信号と測定の取得をサポートします。

EMG 信号データは 2,000 Hz の速度で送信され、レシーバーの出力で非常に高解像度のワイヤレス EMG 波形を提供します。このペアからの生データは 5.0 Hz から 500 Hz の範囲に帯域制限され、高品質の記録を提供します。ペアには内部のハイパスフィルターとローパスフィルターが組み込まれており、筋細胞が発生する電位による EMG 波形を高品質に増幅できます。高い信号対雑音比と高精度の時間ベースのサンプリング解像度により、平均および中央値の周波数、パワースペクトル、または統合分析研究のための正確な測定が可能になります。

製品概要

このペアは、コンピューターと被験者の間で「有線」接続をエミュレートし、完全ワイヤレス記録システムのすべての利点を提供します。

モジュールセットのゲインは固定で 2,000 です。測定可能な最大 EMG 信号は 10 mV ピーク・トゥ・ピークで、検出可能な最小信号は 1.5 µV rms 未満です。

生体電位アンプ/トランスミッターの信号対雑音比(SNR)は非常に高く(65 dB 以上)、アンプ/送信システムのノイズフロアは 1.5 µV rms(帯域幅 5.0 Hz ~ 500 Hz)に過ぎません。

ワイヤレス BioNomadix は、デジタルデータのバッファリングとワイヤレス送信の影響により、±0.5 ms rms の可変タイミングジッターを持ちます。そのため、神経伝導速度(NCV)測定や、極めて小さなタイミングの違いを測定する生理学的研究には推奨されません。これらの用途には、BIOPAC の有線アンプ(EMG100C など)を推奨します。

他の記録モジュールやシステムとの干渉は最小限に抑えられています。トランスミッターは完全にバッテリー駆動で、他の記録用接地や電源とは完全に独立して動作します。そのため、非常に安全で、電源ラインとの物理的な接続が不要です。

主な特徴

仕 様

利得 ×2000
出力レンジ ±10V(アナログ)
応答周波数(高域側) 5.0Hz
応答周波数(低域側) 500Hz
ノッチフィルタ 50/60Hz
ノイズ電圧 1.5μV rms(1.0Hz-500Hz)
CMII 1000MΩ(50/60Hz)
CMRR 110dB typical(50/60Hz), 90dB minimum
寸法(送信機) 60(W)×40(D)×20(H)mm, 54g
寸法(受信機) 40(W)×110(D)×190(H)mm, 380g
トランスミッター ウルトラローパワー 2.4GHz
バッテリー L-ionバッテリー 充電時間:~1時間 充電回数:~500回
駆動時間 72時間(最大)
入力電圧レンジ ±10mV

詳細情報

トランスミッターは、伸縮性のある Velcro ストラップ、ストレッチメッシュ製の BioNomadix シャツ(アクセサリー参照)、または自己粘着性の Coban™ ラップ(WRAP1)を使用して、被験者の脚、腕、頭部、または胴体に装着できます。本体の外形寸法は約 6 cm × 4 cm × 2 cm、重量は約 54 g です。

トランスミッターのバッテリーは、最大 72 時間の連続動作が可能です。

ワイヤレストランスミッターはバッテリー駆動であり、被験者の体に近接して装着されるため、コモンモード除去比(CMRR)は非常に高く、一般的な有線 EMG 記録システムを大幅に上回ります。そのため、またペアの帯域幅が狭いことからも、電源ノイズ(50 Hz または 60 Hz)を除去するノッチフィルターは通常必要ありません。

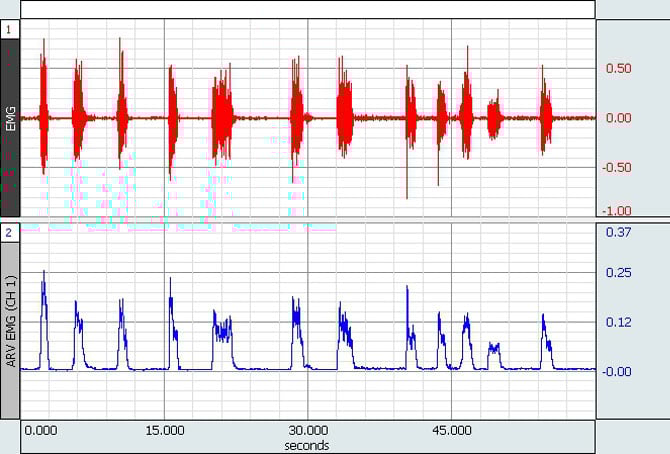

AcqKnowledge ソフトウェアを使用して、筋活動レベルや筋動員順序を評価できます。ソフトウェアは、生の EMG 信号を自動で積分し、EMG データの詳細な周波数分析を提供します。広帯域 EMG データは特定の周波数範囲にフィルタリングでき、被験者の大きな動きがあっても高品質の EMG 信号の識別を可能にします。

新しい BioNomadix シリーズのワイヤレス・ウェアラブル生理モニタリングデバイスは、ライフサイエンス研究向けに、ECG、EEG、EOG、EMG、EGG、呼吸、脈拍、温度、電気皮膚活動(EDA)、インピーダンス心臓測定、加速度計、ジャイロを含む幅広いシグナルに対応しています。BioNomadix は通常デュアルチャネルユニットであり、同じシグナルを 2 つ取得するか、シグナルを組み合わせることができます。

BioNomadix は非侵襲的に高品質のフルバンド幅データを記録し、快適に被験者が室内の自然な環境で自由に動くことを可能にします。各 BioNomadix デバイスは、被験者が装着するトランスミッター(生理データを増幅・送信)とレシーバーモジュールの 2 つの部分で構成されています。BioNomadix トランスミッターはデジタル伝送を使用し、信号源に近い短いリードやトランスデューサーを配置することで優れた信号品質を提供します。BioNomadix は特定のシグナルタイプ向けに設定されているため、高品質なデータを得るためにハードウェアやソフトウェアの設定を調整する必要はありません。

複数の BioNomadix を使用することで、生体電位またはトランスデューサー信号を必要とする研究に最適なシグナルの組み合わせを提供できます。MP200 リサーチシステムを使用することで、最大 16 チャネルの BioNomadix データを取得できます。
