2チャンネル脳波アンプ – BN-EEG2
デュアルワイヤレス EEG BioNomadix ペアは、対応するトランスミッターとレシーバーモジュールで構成されています。このペアは、2 チャンネルの脳波（EEG）データを測定するために特別に設計されており、有線接続と同等の品質を実現しながら、完全ワイヤレス記録システムの利点を提供します。これらのユニットは、MP200（または旧型の MP160/MP150）データ収集・分析プラットフォームおよび AcqKnowledge ソフトウェアと連携し、さまざまな用途に対応した高度な分析を可能にし、幅広い信号や測定データの取得をサポートします。
製品概要
EEG 信号データは 2,000 Hz のレートで送信され、レシーバー出力において非常に高解像度の EEG 波形を提供します。このペアの生データは 0.1 Hz から 100 Hz の帯域に制限されており、高品質な記録を実現します。また、対応するペアは内部にハイパスおよびローパスフィルターを組み込み、EEG 波形の増幅を高品質に行い、発作性放電、スピンドル、およびその他の同期性神経活動を適切に捉えます。高い信号対雑音比（S/N 比）と高精度の時間ベースサンプリングにより、このペアは厳密なエピソードカウント研究や、P300 などの事象関連電位（ERP）測定に適しています。
主な特徴
仕 様
| 利得 | ×10000 |
|---|---|
| 出力レンジ | ±10V（アナログ） |
| 応答周波数(高域側) | 35Hz |
| 応答周波数(低域側) | 0.5Hz |
| ノッチフィルタ | 50/60Hz |
| ノイズ電圧 | 0.2μV rms（0.1Hz-100Hz） |
| CMII | 1000MΩ（50/60Hz） |
| CMRR | 110dB typical（50/60Hz）, 90dB minimum |
| 寸法（送信機） | 60(W)×40(D)×20(H)mm, 54g |
| 寸法（受信機） | 40(W)×110(D)×190(H)mm, 380g |
| トランスミッター | ウルトラローパワー 2.4GHz |
| バッテリー | L-ionバッテリー 充電時間：～1時間 充電回数：～500回 |
| 駆動時間 | 72時間（最大） |
| 入力電圧レンジ | ±10mV |
詳細情報
ワイヤレストランスミッターはバッテリー駆動であり、被験者の体に近接して装着されるため、コモンモード除去比（CMRR）は非常に高く、一般的な有線 EEG 記録システムを大きく上回ります。したがって、電源ノイズ（50 Hz または 60 Hz）を除去するためのノッチフィルターは通常不要です。
2 つの頭皮部位から、単極（基準電極を用いた参照測定）または双極モンタージュでデータを収集できます。

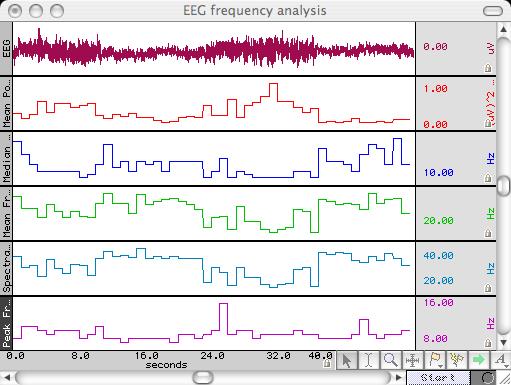

AcqKnowledge の式生成ツールを使用すると、共通の参照点（例えば乳様突起や耳たぶ）を基準とした 2 つの単極測定値から双極測定値を算出できます。AcqKnowledge ソフトウェアを用いることで、生の EEG 信号を自動でフィルタリングできます。広帯域 EEG データをより低い値にフィルタリングすることで、デルタ波、シータ波、アルファ波、ベータ波、ガンマ波など、特定の EEG 周波数の詳細な解析が可能になり、データの完全な周波数分析を行うことができます。また、ソフトウェアは信号内の眼球運動（EOG）アーチファクトを除去することもできます。
生体電位アンプ／トランスミッターの信号対雑音比（SNR）は非常に高く（70 dB 以上）、アンプ／送信システムのノイズフロアはわずか 0.2 µV rms（帯域幅 0.10 Hz ～ 100 Hz）です。
このモジュールセットのゲインは固定で 10,000 です。測定可能な最大 EEG 信号は 2 mV P-P であり、検出可能な最小信号は 0.2 µV rms 未満です。
トランスミッターは完全にバッテリー駆動で、他の記録モジュールやシステムの接地や電源と完全に独立して動作するため、干渉を大幅に低減します。また、電源供給との物理的な接続がないため、非常に安全に使用できます。
トランスミッターは、被験者の頭部または首に、伸縮性のあるベルクロストラップ、ストレッチメッシュの BioNomadix シャツ（アクセサリーを参照）、または Coban™ 自着性包帯（WRAP1）を用いて装着できます。本体の外形寸法（幅×高さ×奥行き）は約 6 cm × 4 cm × 2 cm、重量は約 54 グラムです。
トランスミッターのバッテリーは、最大 72 時間の連続動作が可能です。
新しい BioNomadix シリーズのワイヤレス・ウェアラブル生理学モニタリングデバイスは、ライフサイエンス研究向けに設計されており、ECG、EEG、EOG、EMG、EGG、呼吸、脈拍、温度、皮膚電気活動（Electrodermal Activity）、インピーダンス心臓病学（Impedance Cardiography）、加速度計（Accelerometry）、ジャイロ（Gyro）など、幅広い信号に対応しています。BioNomadix は通常、デュアルチャンネルユニットであり、同じ種類の信号を 2 チャンネル取得するものや、異なる信号の組み合わせを取得するものがあります。

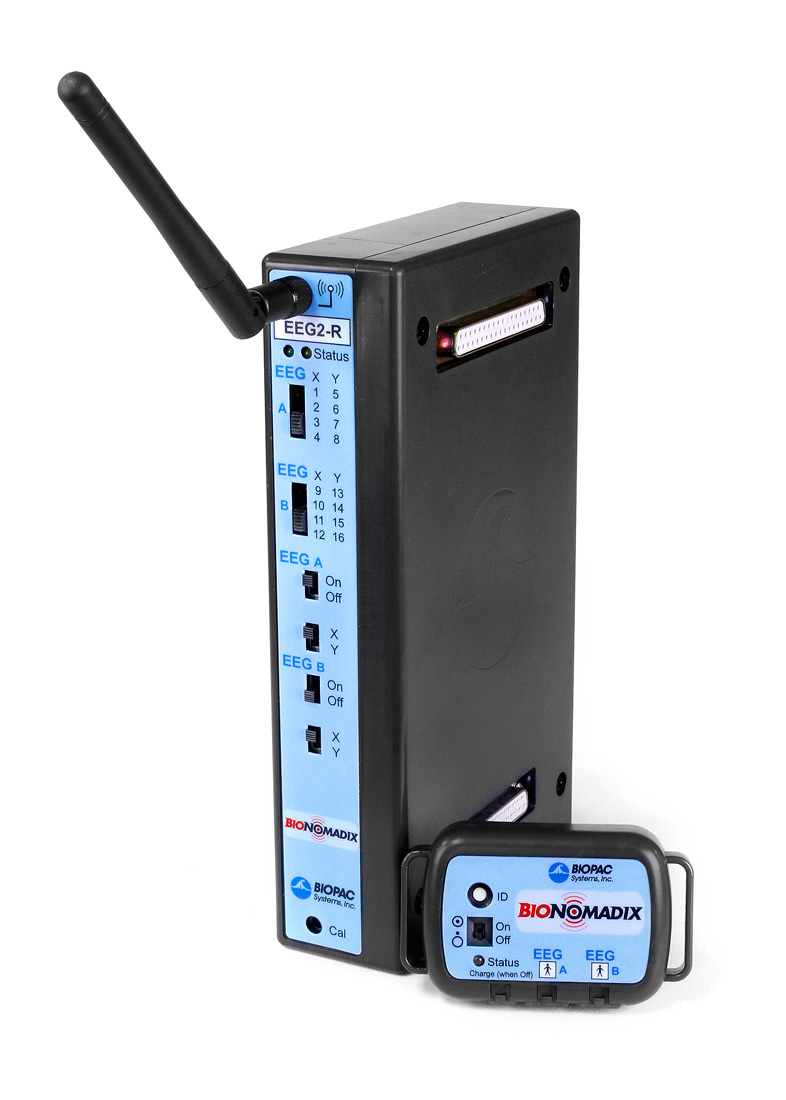

BioNomadix は非侵襲的に高品質でフル帯域幅のデータを記録し、被験者が屋内の自然な環境で自由に動けるように設計されています。各 BioNomadix デバイスは、被験者が装着するトランスミッター（生理学データを増幅・送信）と、受信モジュールの 2 つの部分で構成されています。BioNomadix のトランスミッターはデジタル伝送を使用し、信号源の近くに配置された短いリードやトランスデューサーを用いることで、優れた信号品質を実現します。また、BioNomadix は特定の信号タイプに合わせて構成されているため、高品質なデータを取得するためにハードウェアやソフトウェアの設定を変更する必要はありません。
複数の BioNomadix を組み合わせることで、生体電位信号やトランスデューサー信号を必要とする研究に最適な信号の組み合わせを提供できます。

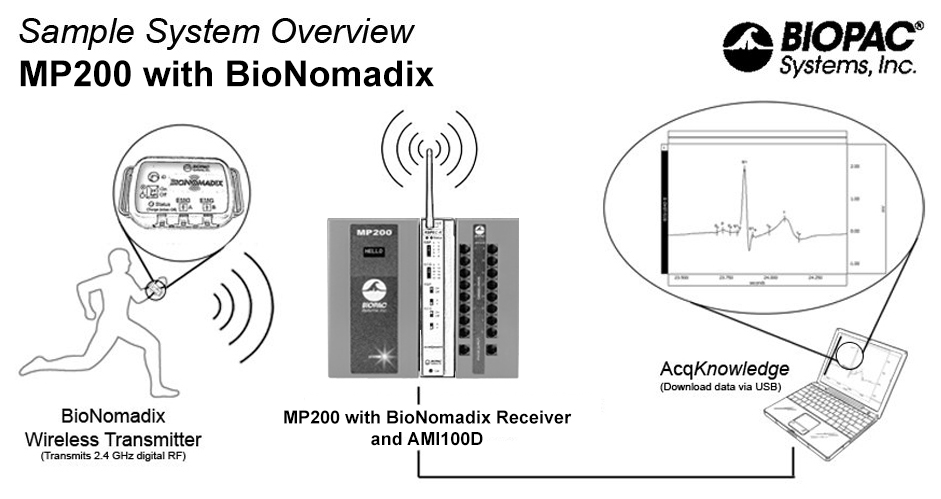

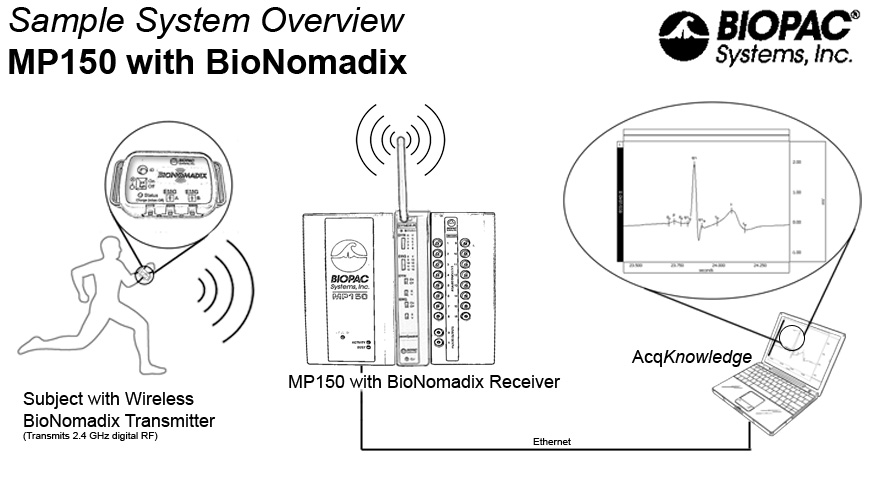

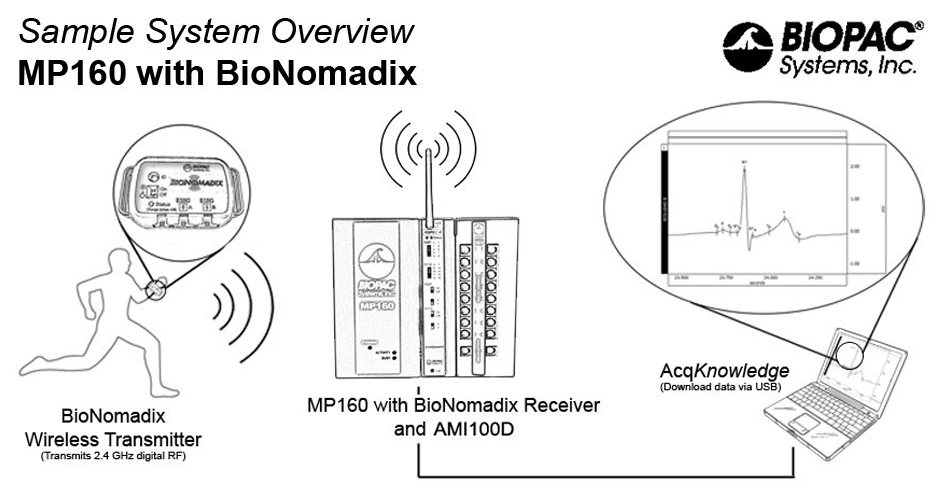

BIOPAC MP システムと併用することで、最大 16 チャンネルの BioNomadix データを記録でき、複数の被験者や複数のパラメータを扱うプロトコルに対応します。また、このシステムは、複数の MP200 システムや、アイソレーテッド電源モジュール（IPS100C）を介してサードパーティのデータ収集ハードウェアとも連携できます。AcqKnowledge ソフトウェアを使用することで、各信号タイプに特化した高度な自動処理やスコアリング機能を活用でき、カスタマイズも可能です。
BioNomadix のアクセサリーには、トランスデューサー、電極リード、および複数のデバイスを快適に装着できるカスタムポケット付きのストレッチメッシュシャツが含まれます。このシャツには電極部位に簡単にアクセスできるジッパーが付いており、XS から XL までのサイズ展開があります。
ライフサイエンスのデータ取得および解析分野のリーダーである BIOPAC Systems Inc. によって開発・製造された新しい BioNomadix シリーズは、ワイヤレスソリューションのすべての利点を提供しながら、有線システムと同等の信号品質と信頼性を実現します。BioNomadix は、妥協のないワイヤレス生理学的モニタリングを実現するコスト効率の高いオプションを提供します。
