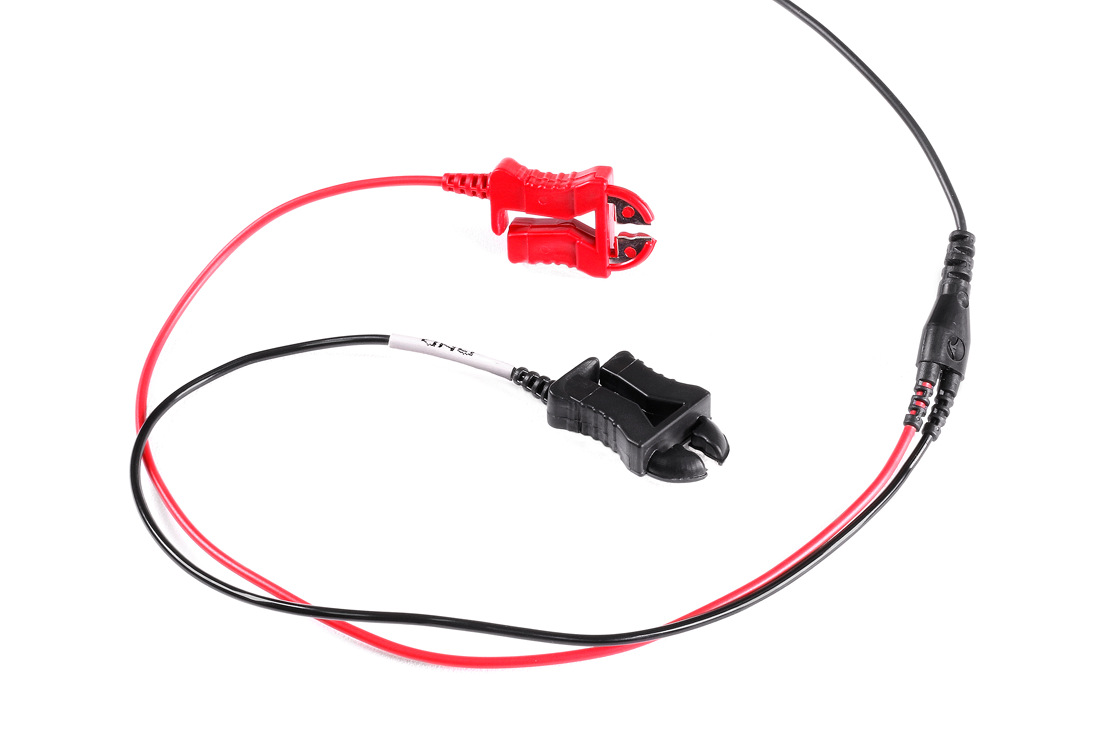

BSL用 EDA(GSR)測定用 電極リード線セット – SS57LA

SS57LA EDA/GSR リードセットは、単一の入力チャンネルに接続し、皮膚電気活動(EDA) や 皮膚コンダクタンスの変化 を記録するために使用されます。設定を変更することで、皮膚抵抗の測定 も可能です。測定には EL507A 使い捨てドライ電極 を使用し、GEL101A アイソトニックジェル を併用します。

このリードセットは、指定された測定範囲内で 5% 以内の精度 を実現し、校正不要 で使用できます。再利用可能な SS3LA EDA(GSR)トランスデューサー の代替として、衛生的で快適な使い捨てオプション を提供します。

製品概要

対応システム

Biopac Student Lab システム

BSL 4.1 以降が必要

MP36 / MP35 / MP46 / MP45 に対応

研究用システム

MP36R:CH 入力に直接接続

MP200 / MP160 / MP150:DA100C アンプ(Gain: 1000、Bandwidth: DC ~ 10 Hz) および TCI114 インターフェース を追加

注意:

BSL 3 または MP30 用の SS57L リードセットは販売終了 しました。アップグレードオプションについては BIOPAC にお問い合わせください。

詳細情報

SS57LA の EDA/GSR リードは、被験者に装着された 使い捨て Ag-AgCl 電極(EL507 または同等品) にスナップ接続されます。電極リードは シールド構造 になっており、ノイズ干渉を最小限に抑え、記録精度を向上させます。

BSL Lessons は、接続を自動的に検出し、最適な設定を適用します。

皮膚抵抗(Skin Resistance)の測定について

皮膚抵抗を測定する場合、コンダクタンスの逆数(reciprocal of conductance)を取得する計算チャンネル(Expression Calculation Channel) を設定し、適切なスケーリングを適用します。

BSL PRO および AcqKnowledge における EDA/GSR プリセット

Electrodermal Activity (EDA/GSR), 0-35 Hz(校正が必要。詳細は仕様書またはハードウェアガイドを参照)

Electrodermal Activity (EDA/GSR) Change(校正不要、ただし BSL PRO 4.0.3 以前のみ対応)

動作原理

SS57LA/57L は、2 つの電極間に固定 0.5 V DC を印加し、その間を流れる 電流(I) を測定します。電圧(V)は固定されているため、オームの法則に基づき コンダクタンス(G)は電流(I)に比例 します。



SS57L の回路は、検出された電流を電圧に変換し、MP デバイスで測定できる形にします。ソフトウェアが適切なスケーリングと単位変換を自動的に行います。

信号取得のヒント

被験者が 適度な発汗状態 であることが、良好な信号を得るために重要です。

手が完全に乾燥していたり、冷えている場合、測定精度が低下する可能性があります。

手を洗った直後や寒い環境にいた場合 は、測定開始前に発汗を促すようにしてください。

手が冷たい状態で測定を開始すると、レッスン中に手が温まった際に 信号が容易に飽和 してしまうことがあります。

補足

EDA(Electrodermal Activity、皮膚電気活動)は、GSR(Galvanic Skin Response、皮膚電気反応) とも呼ばれます。BIOPAC の EDA ハードウェアを使用すると、GSR データの記録が可能です。
