MRI用脈拍測定アンプ – PPG100C-MRI

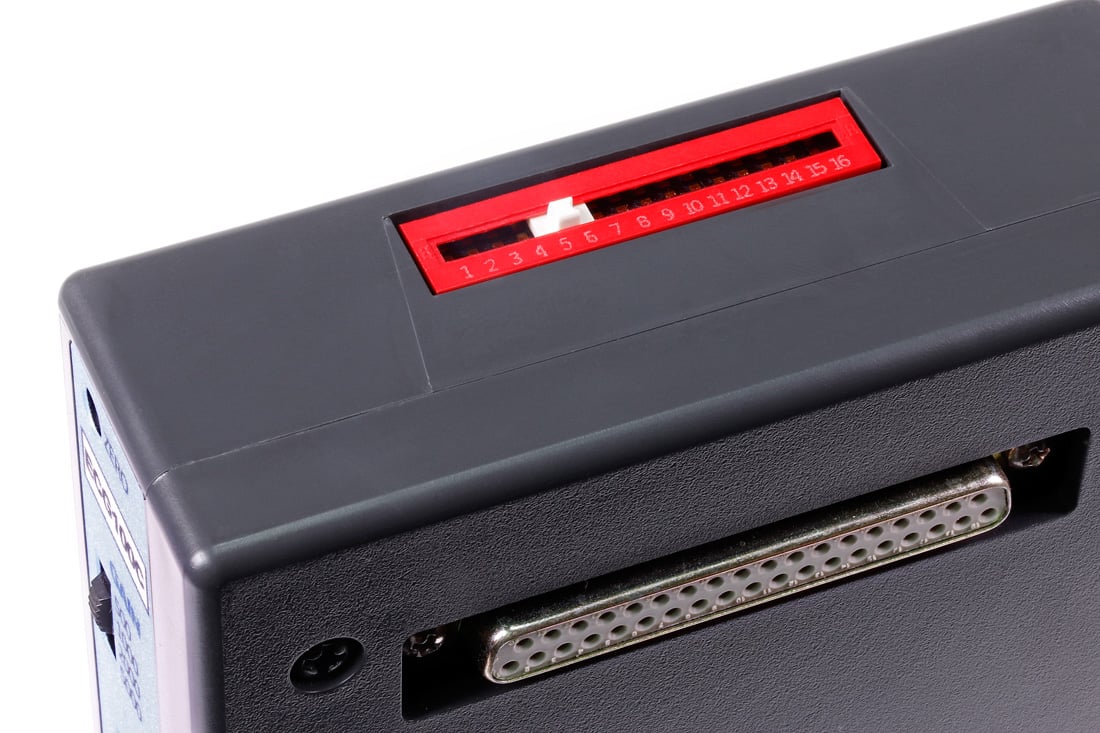

MPリサーチシステムに最大16個のアンプモジュールをカスケード接続して、多変量または多被験者研究を実施できます。
MRIスマートアンプ
PPG100C-MRIフォトプレチスモグラムアンプは、MECMRI-TRANS MRIケーブル/フィルタセットおよびTSD200-MRIフォトプレチスモグラム（PPG）トランスデューサーと連携して、血液容量脈波（BVP）波形を光学的（フォトプレチスモグラム）手法で記録します。MRIスマートPPGアンプには、MRIアーティファクトを源データから除去する信号処理回路が組み込まれています。すべての面において、fMRIやMRIで生理学的データを記録する際に、MRIスマートアンプを使用するとデータ記録が簡単になり、最終結果がよりクリーンになります。
製品概要
特徴
・電極およびトランスデューサーのリード配置への感度が低い
・ゲイン選択性の向上
・生理学的信号周波数帯域内に欠落したスペクトルがない
・コンピュータベースのリアルタイムまたは後処理信号処理を最小限に抑制
・リアルタイムアナログ出力としてクリーンなデータが得られる

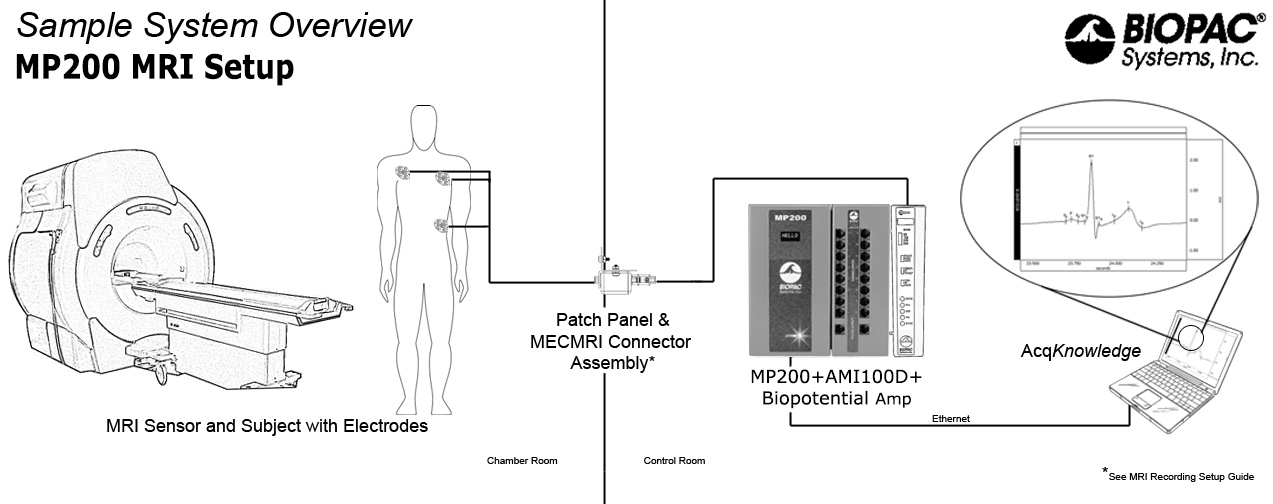

PPG100C-MRIは、MP200/MP200データ収集および分析プラットフォーム、AcqKnowledgeソフトウェアと接続する完全な研究システムの一部であり、複数のアプリケーションに対する高度な分析を可能にし、広範囲の信号および測定の取得をサポートします。
主な特徴
仕様
| 利得 | 10, 20, 50, 100 |
| 出力レンジ | ±10V（アナログ） |
| 応答周波数(高域側) | 3Hz, 10Hz |
| 応答周波数(低域側) | DC, 0.05Hz, 0.5Hz |
| ノイズ電圧 | 0.5μV |
| 励起電圧 | 6V |
| 信号ソース | TSD200 |
| 寸法 | 40(W)×110(D)×190(H)mm |
| 重量 | 350g |
詳細情報
MRI使用条件: 最大7Tまで

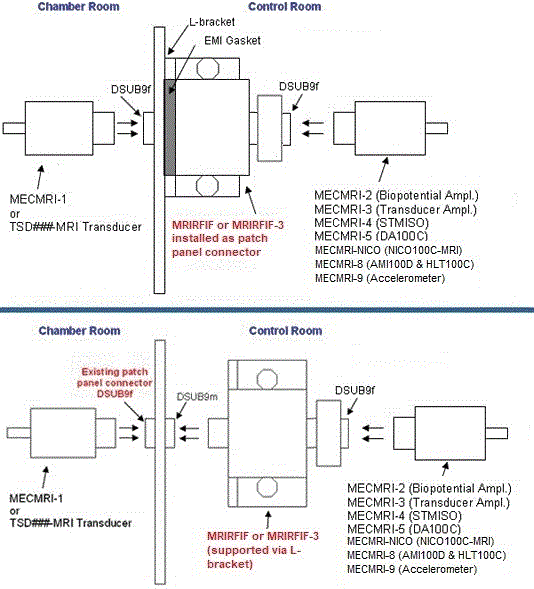

条件: PPG100C-MRIアンプはコントロールルームに設置し、MEMRI-TRANSフィルタケーブルセットおよび推奨されるMRリード/電極/トランスデューサーと一緒に使用します。最大7Tまでテストされています。
PPG100C-MRIのフロントパネルコントロールでは、絶対的または相対的なプレチスモグラフィー測定を選択できます。信号処理器は、生理学的信号とMRIアーティファクトを区別でき、これはMRIシーケンス中の勾配スイッチング（例えば、ShimやEPI）として現れます。
MRI関連の瞬時アーティファクトはソースで除去されるため、MRIバージョンのアンプは通常の（非MRI）生理学的記録と同じサンプリングレートでサンプリングできます。これにより、MRIアーティファクトのすべてのニュアンスを捉えるためにアンプの出力をオーバーサンプリングして、アーティファクトを除去するための二次的なコンピュータベースの処理ステップを訓練する必要はなくなります。
TSD200-MRIトランスデューサー（マッチした赤外線エミッターとフォトダイオード検出器）を使用します。このトランスデューサーは、血流の変動により赤外線反射の変化を伝達します。血液はヘモグロビンのヘムサブユニットのため、近赤外線光波長に対して非常に反射率が高いです。PPGトランスデューサーを皮膚に配置し、毛細血管の近くに置くと、エミッターから検出器への赤外線光の反射が毛細血管の血液量に応じて変化します。PPG波形は、毛細血管の血液量が最大化されたときにピークを迎えます。
