心拍出量アンプ – NICO100D

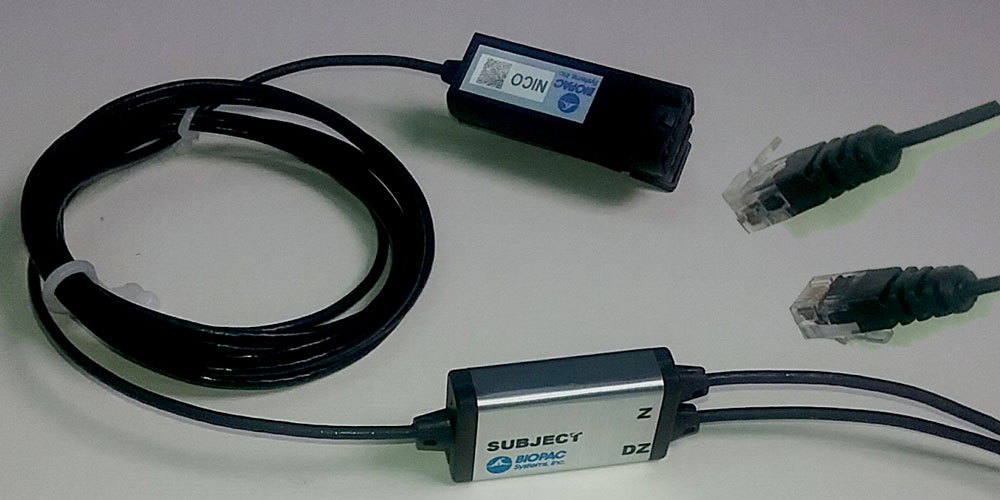

NICOスマートアンプは、非侵襲的な心拍出量測定を実施するために胸部インピーダンスを測定するように特別に設計されています。このアンプは、インピーダンス（Z）およびその導関数（dZ）用の2つのコネクタを備えており、3メートルのケーブルが直接AMI100Dアンプ入力モジュールに接続されます。EL526ストリップ電極およびCBL246アダプタ、またはEL500シリーズ使い捨て電極とLEAD131を使用して四点電極構成、またはLEAD132を使用して八点電極構成を行います。

製品概要

BIOPACの新しいスマートアンプは、優れたデータ収集のために設計されています。スマートアンプは、被験者に近い場所で生理的信号を増幅することによって性能を向上させ、データ収集システムへの高電圧接続を可能にし、ノイズアーチファクトを減少させます。

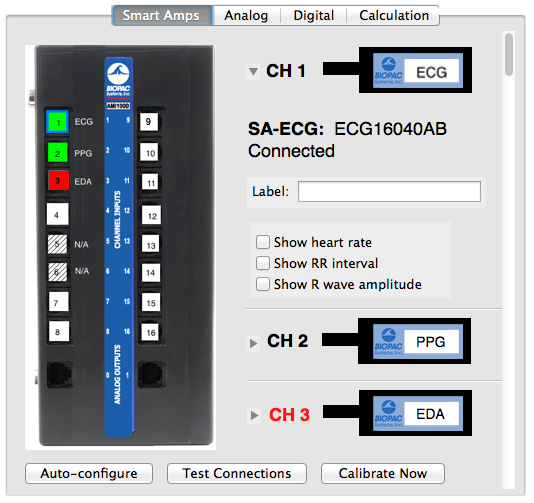

AcqKnowledgeのスマートアンプ設定には、エラーを防ぐためのガイドとプロンプトが含まれています。さらに、チャネルは自動的にプロットされ、入力値表示に含まれ、初期視覚範囲はそのスマートアンプ信号タイプに適した単位での最小/最大入力範囲に設定されます。

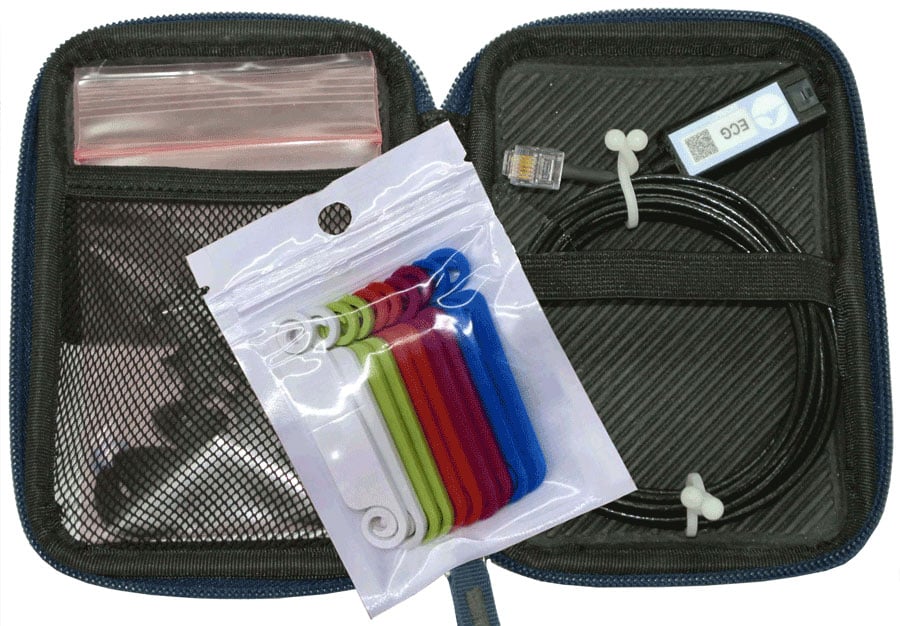

スマートアンプは、付属の自己接着クリップまたはオプションの自己接着ストラップを使用して被験者に取り付けることができます。

主な特徴

仕様

取り込みチャンネル	Z,dZ/dt
フィルタ	Z(HP:None/DC,LP:100Hz) dZ/dt(HP:None/DC,LP:100Hz)
スケーリング	Z(5V > 100Ω ,1V > 20Ω) dZ/dt(5V > 5Ω/Sec　,1V > 1Ω/Sec)
出力	Z(1 – 200Ω) dZ/dt(0 – 10Ω/Sec)
最大帯域	DC – 100Hz
操作周波数	100kHz
電流出力	>4mA rms
出力レンジ	±10V
CMIV-リファレンス	アンプリファイアグラウンド：±10V メイングラウンド：1500VDC
最大オーバー電圧	±25V
寸法	53mm x 20mm x 11mm
ケーブル	3m RJ12
重さ	70g

詳細情報

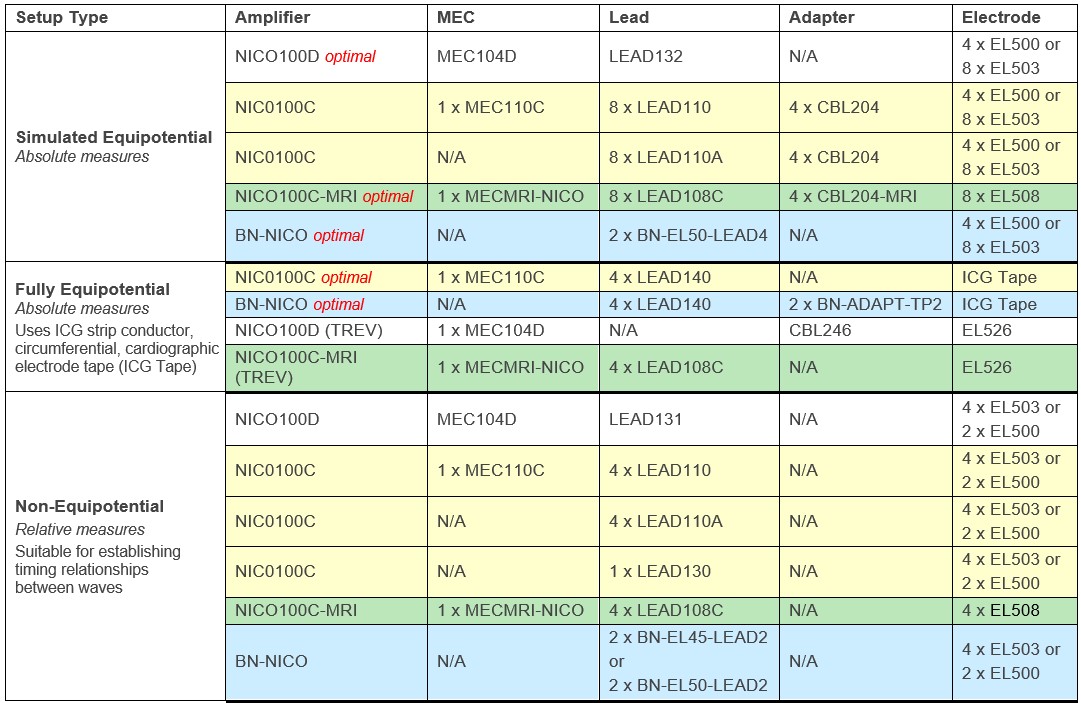

インピーダンス心拍出量図（ICG）セットアップ構成

重要: 同一の参加者に対して、2つのNICO100Dスマートアンプを使用しないでください！

参照: インピーダンス心拍出量図に関する方法論的ガイドライン, PSYCHOPHYSIOLOGY, Vol. 27, No. 1

スマートアンプセットアップでは、配線を減らすことにより、周囲および共通モードノイズが減少し、快適さが向上し、グループダイナミクスが改善されます！

スマートアンプは、AMI100Dアンプインターフェースモジュールを介してMP200リサーチシステムに接続されます。スマートアンプは、MP200、MP100、HLT100C、MP36Rデバイスとは互換性がありません。出力には、CBL237とOUTISOまたは類似のケーブルを追加します。AcqKnowledgeスマートアンプセットアップには、エラーを防ぐためのガイドとプロンプトが含まれています。さらに、チャネルは自動的にプロットされ、入力値表示に含まれ、初期視覚範囲はそのスマートアンプ信号タイプに適した単位での最小/最大入力範囲に設定されます。AcqKnowledge 5.0.4以上はスマートアンプ機能をサポートしています。
