表情筋電図用アンプ – fEMG100D

fEMG Facial Electromyogram Smart Amplifier

fEMG Electromyography Smart Amplifierは、顔面EMG信号および他の小さな筋群からの電気的活動を記録するために特別に設計されています。AcqKnowledge™ソフトウェアと併用することで、顔の表情や驚愕反応の解析が可能です。

BIOPACの新しいSmart Amplifiersは、優れたデータ収集を実現するために設計されています。Smart Amplifiersは、生理学的信号を被験者に近い場所で増幅することでパフォーマンスを向上させ、高電圧接続をデータ収集システムに提供し、ノイズアーティファクトを減少させます。

AcqKnowledge Smart Amp設定には、エラーを防ぐためのガイドやプロンプトが含まれています。設定には、Comb Filterをオンまたはオフに切り替えるオプションがあります。また、チャネルは自動的にプロットされ、入力値の表示に含まれ、最初の視覚的範囲はそのSmart Amplifier信号タイプに適した単位で最小/最大入力範囲に設定されます。

BNシリーズのアクセサリーから短いケーブルリードを接続します。
BN-EL-LEAD3電極リード(アース電極が必要な場合)または
BN-EL-LEAD2電極リード(すでに別のSmart Amplifierにアースリードが接続されている場合)
これらを使用し、使い捨てEL500シリーズ電極と併用します。

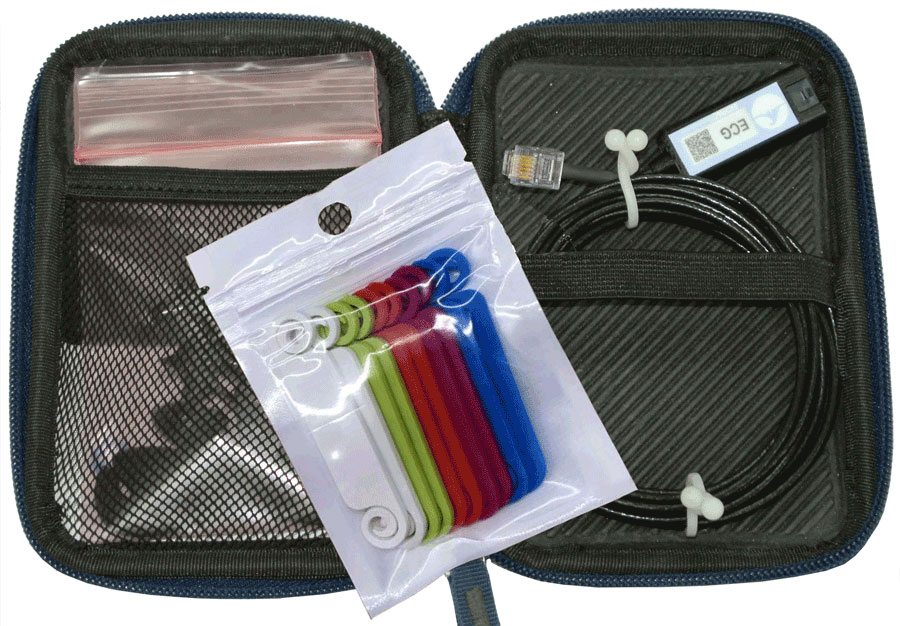

Smart Amplifierは、付属のベルクロ付きクリップを使用して被験者に取り付けるか、被験者の周りにオプションのベルクロストラップを巻きつけて取り付けることができます。アンプは3メートルの長さのケーブルで終端し、AMI100D Amplifier Input Moduleに接続します。

製品概要

Smart Ampセットアップでは、配線の削減により周囲のノイズや共通モードノイズが低減され、快適さが向上し、グループダイナミクスが改善されます!

Smart Amplifierは、Amplifier Interface Module (AMI100D) を介してMP200 Research Systemに接続されます。Smart AmplifierはMP200、MP100、HLT100C、MP36Rデバイスとは互換性がありません。出力にはCBL237(OUTISO付き)または同等のケーブルを追加してください。

AcqKnowledge Smart Ampのセットアップには、エラーを防ぐためのガイドとプロンプトが含まれています。また、チャンネルは自動的にプロットされ、入力値表示に含まれます。初期の視覚範囲は、Smart Amplifierの信号タイプに応じた最小/最大入力範囲に設定され、適切な単位で表示されます。

AcqKnowledge 5.0.4以降のバージョンは、Smart Ampの機能をサポートしています。

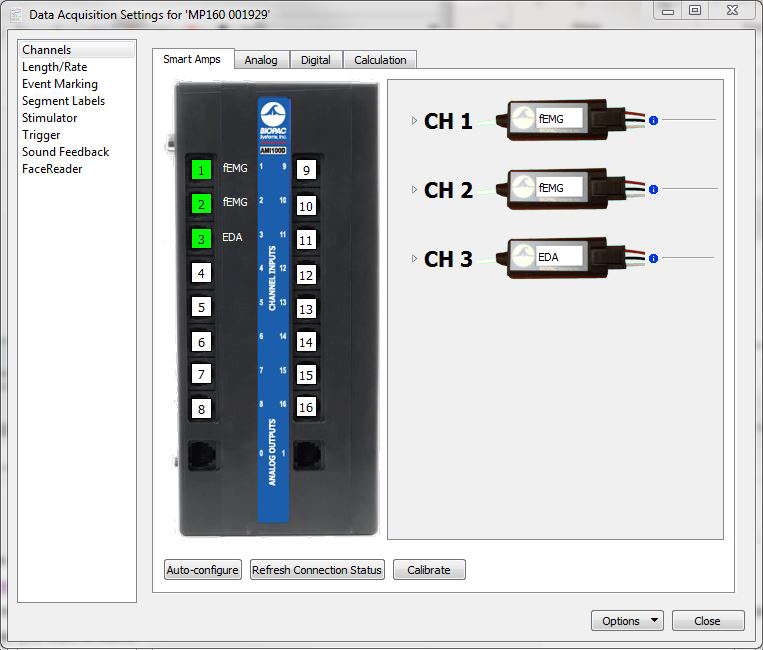

信号タイプを自動検出し、派生的な測定値を提供

  • Green: 設定済みで検出された信号
  • Red: 設定済みだが信号が見つからない
  • White: 未使用/利用可能
  • Dashed: 使用中/利用不可

【使用例】
・ミニピンチリード(15 cm、30 cm、45 cm の2リードまたは3リード)

BN-EL15-LEAD2BN-EL30-LEAD2 BN-EL45-LEAD2
BN-EL15-LEAD3 BN-EL30-LEAD3 BN-EL45-LEAD3

・タッチプルーフアダプター(15 cm、TPリード用ソケット)

BN-ADAPT-TP2 (+,-) BN-ADAPT-TP3 (+. -, GND)

・電極:ビニールまたは布製、プレジェルまたはドライ

EL500 series disposable electrodes

主な特徴

仕 様

利得 ×2000(固定)
HP 10Hz
LP 500Hz
