ガルバニ式酸素トランスデューサー 0–100% – TSD301

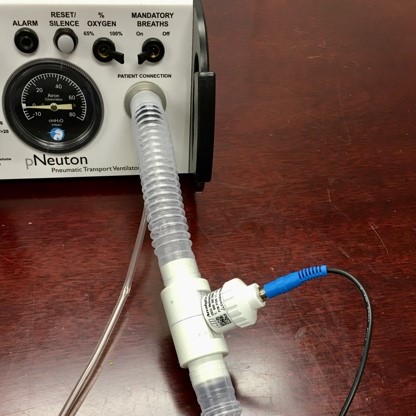

TSD301 ガルバニ式酸素トランスデューサーは、周囲または流路中の酸素濃度を 0~100% の範囲で測定するために使用されます。TSD301 の応答時間は約 12 秒で、流量 0.2~2.0 L/分の入力ガスにおける酸素濃度の変化を、約 2% の直線性で測定します。

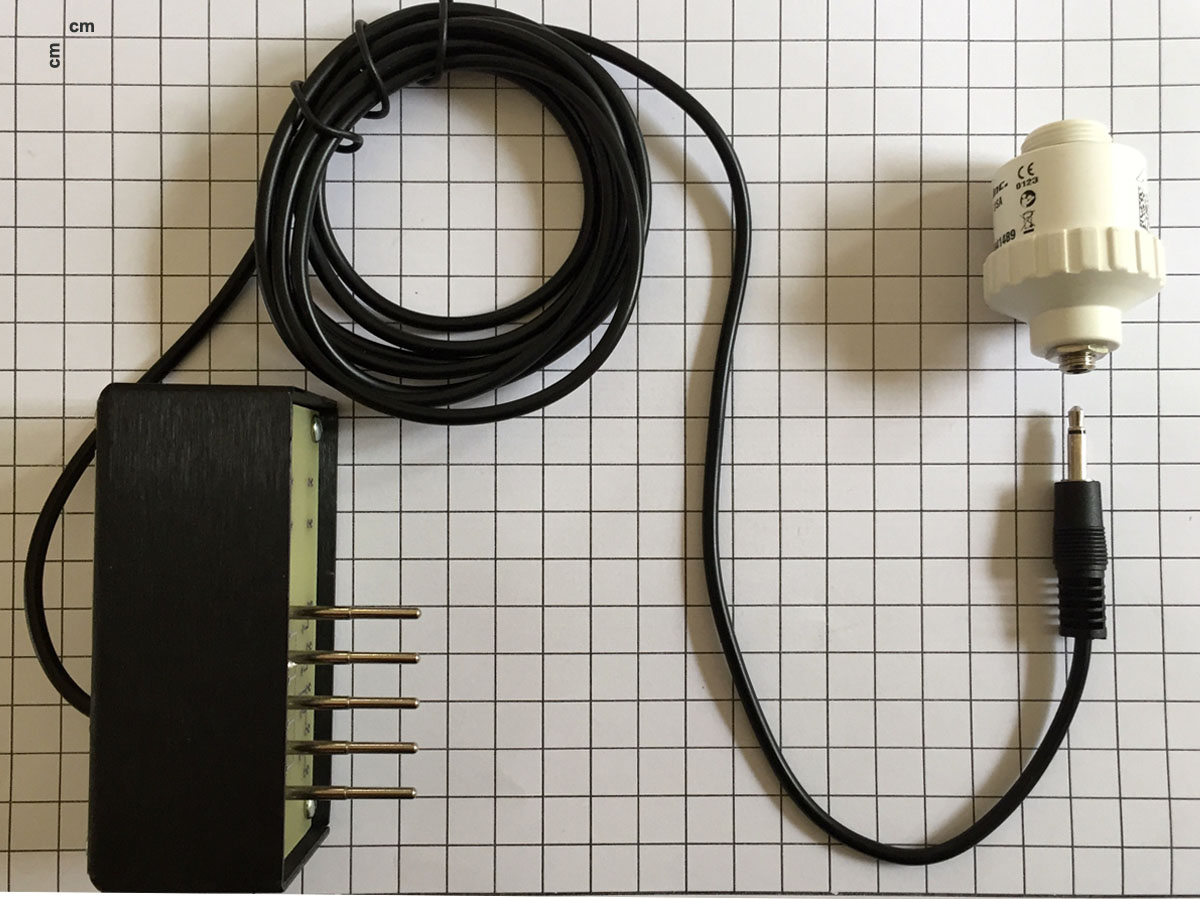

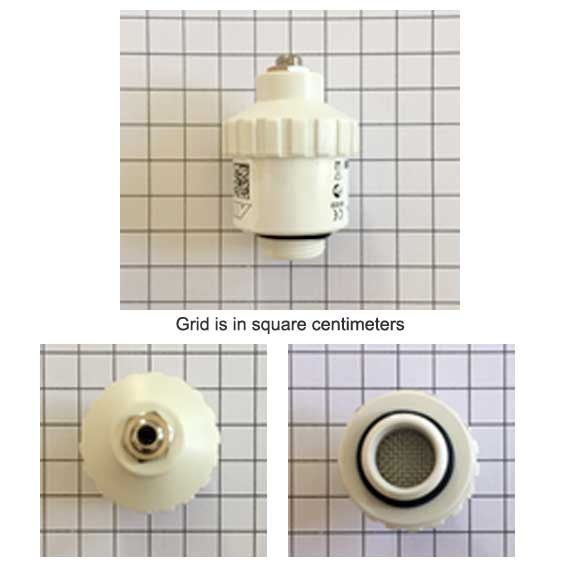

TSD301 トランスデューサーは、着脱可能なセンサー(RX301)を組み込んでいます。このセンサーは電気化学的(ガルバニ)原理に基づいて動作し、交換が可能です。大気に常時曝露された状態でのセンサーの期待寿命は約 5 年です。

DA100C と接続して使用します。

製品概要

主な特徴

基本仕様

動作原理:電気化学式(ガルバニ式)

測定範囲:酸素濃度 0~100%

出力:8.0~12.0 mV(標準値、25℃の乾燥空気中)

応答時間(10%~90%):12秒未満(流量 0.2~2.0 L/分)

動作温度範囲:0~45℃

直線性:フルスケール範囲の±2%(5分間の適用)

安定性:フルスケール範囲の1%未満(温度、圧力、湿度が一定の条件下で8時間)

湿度範囲:相対湿度5~95%、結露なきこと

温度補償:NTC(内部搭載)

ゼロオフセット:200 µV 未満(100%窒素中、5分間)

ウォームアップ時間:センサー交換後30分未満

校正:センサーは通常、周囲の「新鮮な」空気中の酸素濃度(20.93%)と、タンクから供給される100%酸素によって校正されます。

期待寿命:1,000,000酸素時間以上(周囲空気中でおよそ5年半)

保存温度範囲:-20~50℃(推奨:5~30℃)

電気コネクタ:3.5 mm モノラルフォンジャック(メス)

RX301 のセンシングポートねじサイズ:タップサイズ M16-1(下穴径15 mm)

インターフェース:DA100C(TSD301 ケーブルを介して接続)

ケーブル長:3メートル(TSD301)

負荷抵抗:10 kΩ(TSD301 組み込み)

交換用センサー:RX301(TSD301 から取り外し可能)
