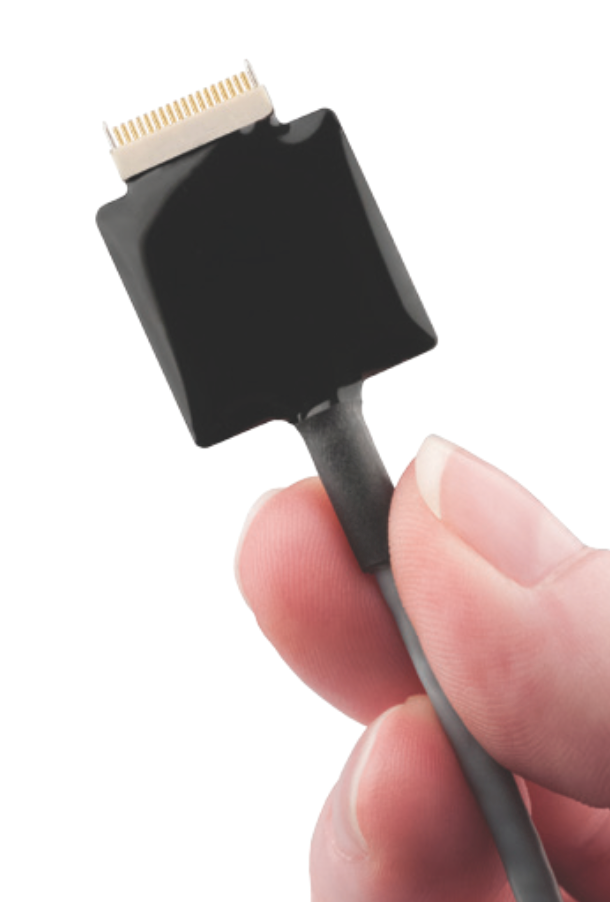

Nano2、Nano2+Stim
Nano2およびNano2+Stim
Nano2シリーズは電気生理実験を円滑に実行できるフロントエンドです。急性実験や慢性実験に最適。ラットにも対応できる小型サイズとPrimateに対応できる堅牢性を兼ねそろえています。ハイインピーダンスの微小電極用に設計されており、神経信号を電極にてデジタイズするのでモーションアーチファクトや外部のノイズを除くことが可能です。
Nano2+StimはNano2の機能に、全てのチャンネルから独自の刺激を出力する機能を加えた製品です。刺激出力チャンネルピンと記録用のチャンネルピンを同じに設定することができます。独自のFast-Settle技術により、アーチファクトをのぞいたりMatLabやPythonにてリアルタイム制御をおこなうことが可能。
製品概要
主な特長
■軽量、小型設計
■30kHzサンプリング
■フィルタ、増幅、16bitデジタイズ機能内蔵
■Fast-Settleアーチファクト除去機能
■プログラムにて波形の制御、コントロール可能
主な特徴
仕様(Nano2)
| 対応プロセッサ | Trek,Scout,NIP |
|---|---|
| 重さ | 2.0g(Nano2) 3.5g(Nano2-HV) |
| 寸法 | 19mm x 15mm x 3.5mm(Nano2) 26.5mm x 21.5mm x 4mm(Nano2-HV) |
| チャンネル数 | 32ch |
| 解像度 | 16bit |
| 分解能 | 0.125, 0.25, 0.05μV/bit |
| サンプリングレート | 30kHz |
| 帯域 | 0.1Hz~7.5kHz(Nano2) ,1Hz~7.5kHz(Nano2-HV) |
| CMRR | 82dB |
| ノイズ | 2.1μVrms |
| 最小入力 | ±4mV |
| 最大入力 | ±12mV |
仕様(Nano2+Stim)
| 対応プロセッサ | Trek,Scout,NIP |
|---|---|
| 重さ | 3.5g |
| 寸法 | 26.5mm x 21.5mm x 4mm |
| チャンネル数 | 32ch |
| 解像度 | 16bit |
| 分解能 | 0.125, 0.25, 0.05μV/bit |
| サンプリングレート | 30kHz |
| 帯域 | 1Hz~7.5kHz |
| CMRR | 82dB |
| ノイズ | 2.1μVrms |
| 最小入力 | ±4mV |
| 最大入力 | ±12mV |
| 刺激電流 | ±1.5mA |
| コンプライアンス電圧 | ±8.5V |
| 最小パルス幅 | 33μs(1μs@API) |
| 刺激周波数 | 15kHzまで |
