組織酸素&血流画像化装置 – moorO2Flo
moorO₂Flo 血流および酸素化イメージングシステムは、
組織の血流（パーフュージョン）と、相対的な酸化ヘモグロビン（oxyHb）および還元ヘモグロビン（deoxyHb）の濃度変化を同時に可視化できる
ユニークなシステムです。
moorO₂Floは、Moor Instrumentsの
レーザースペックルコントラスト技術（moorFLPI-2）による血流イメージングと、
反射分光法による酸素化変化イメージングを組み合わせています。
製品概要
主な特長
- 最大20フレーム／秒のリアルタイムビデオフレームレートで、血流と酸素変化の動的な変動を記録
- 皮膚や手術で露出した組織など、あらゆる露出組織の血流および酸素変化を動画で撮影可能
- 血流画像および酸素画像と正確に一致するカラーフォト画像を取得でき、解剖学的特徴の識別が容易
- 非接触型の複合イメージング技術
1フレームごとに

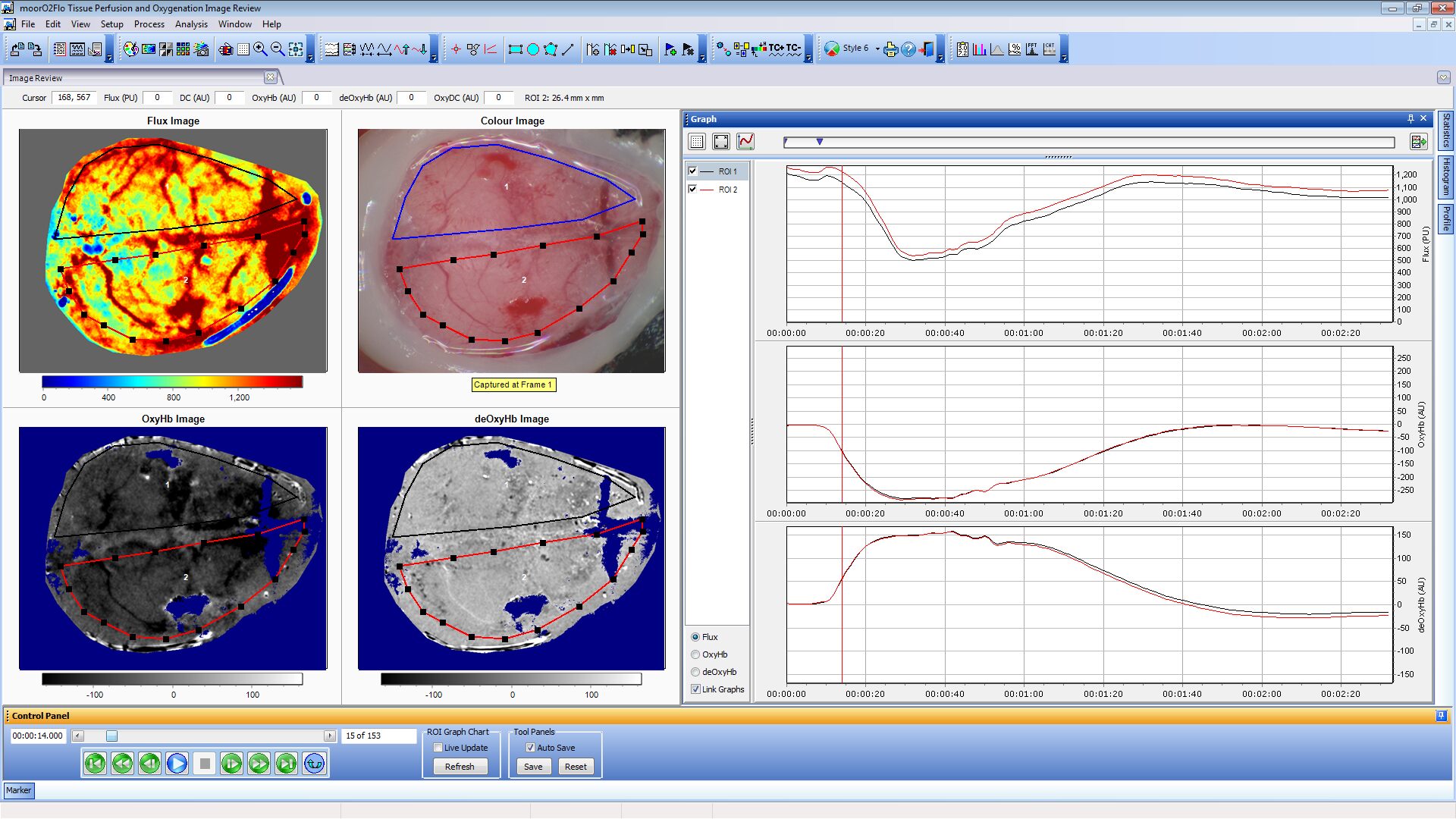

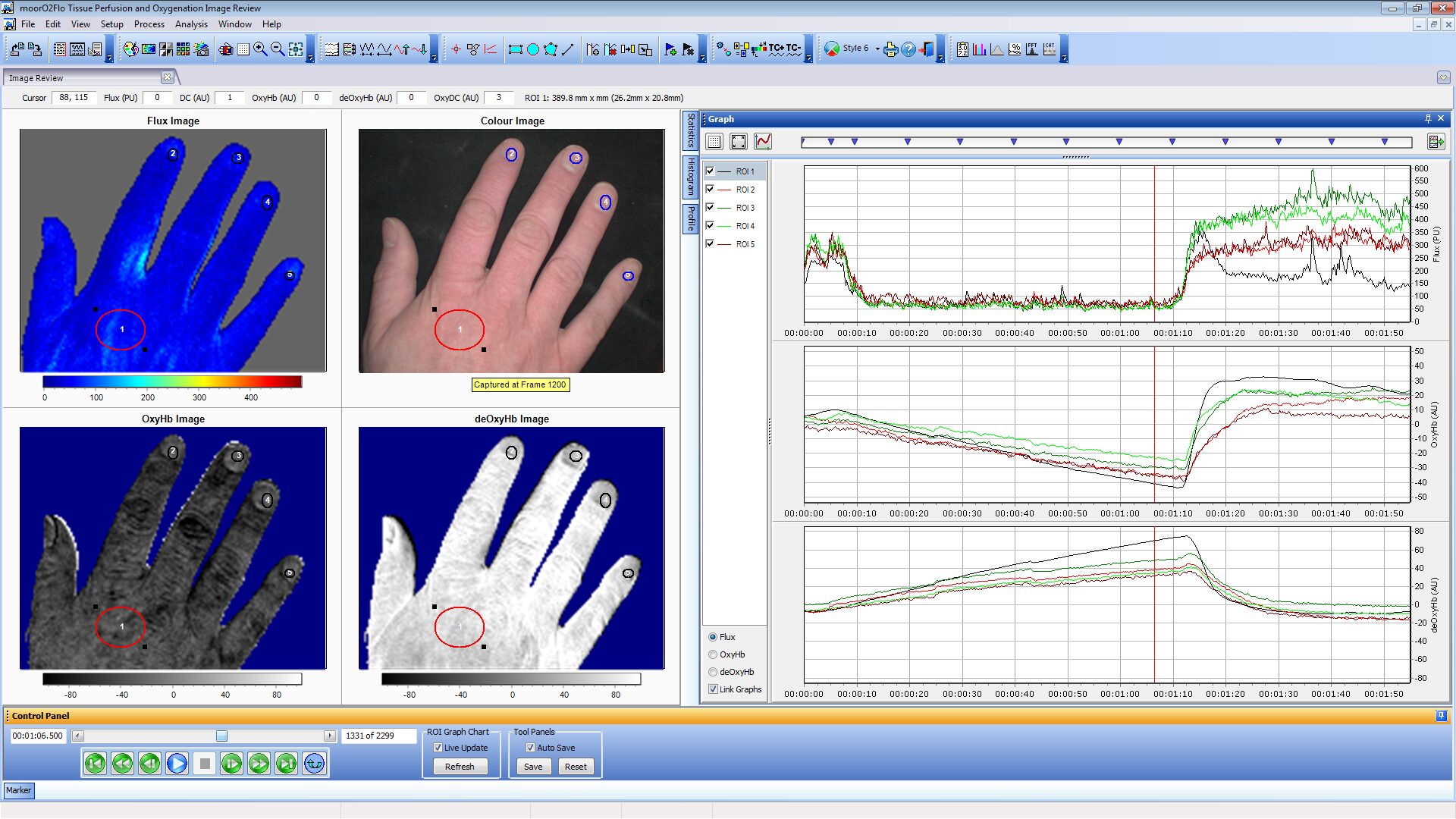

– 血流画像
– 酸化ヘモグロビン（oxyHb）画像
– 還元ヘモグロビン（deoxyHb）画像
– カラーフォト画像
を同時に取得
- 画素あたり10ミクロンの高い空間分解能で、詳細な組織形態を表示
- 10倍の光学ズーム
- 撮影範囲：5.6 mm × 7.5 mm 〜 15 cm × 20 cm（モーターズームとオートフォーカス搭載）
- 複数の関心領域（ROI）を設定可能
リアルタイムおよび計測後に血流と酸素変化を評価・定量化でき、
ROI（関心領域）の面積は自動で計算されます。
主な特徴
moorO2Flo 主要仕様
| 製品名 | 組織酸素&血流画像化装置 |
| 型番 | moorO2Flo |
|
MEASUREMENT LASER |
Emission pattern: Diverging circular beam. |
| Wavelength: 785nm ± 10nm | |
| Maximum power: 100mW, Accessible power below IEC. 60825-1:2014 Class 1 limits. | |
|
AIMING LASER |
Emission pattern: Collimated. |
| Wavelength: 650nm | |
| Maximum power: 0.1mW per laser. | |
| 計測項目 | 相対的な組織血流および組織oxyHb, 組織deoxyHb |
| 作動距離（測定対象までの距離） | 100〜380mm |
| 測定エリア | 5.6mm x 7.5mm (maximum zoom, minimum distance). |
| 150mm x 200mm (minimum zoom, maximum distance). | |
|
画像解像度 |
116 x 150 pixels for perfusion and haemoglobin images (low resolution). |
| 576 x 748 pixels for perfusion and haemoglobin images (high resolution). | |
| 580 x 752 pixels for colour photo/video images. | |
| 計測フレームレート | 最大20フレーム/秒 |
| トリガー | トリガー入力及び出力（端子：BNC） |

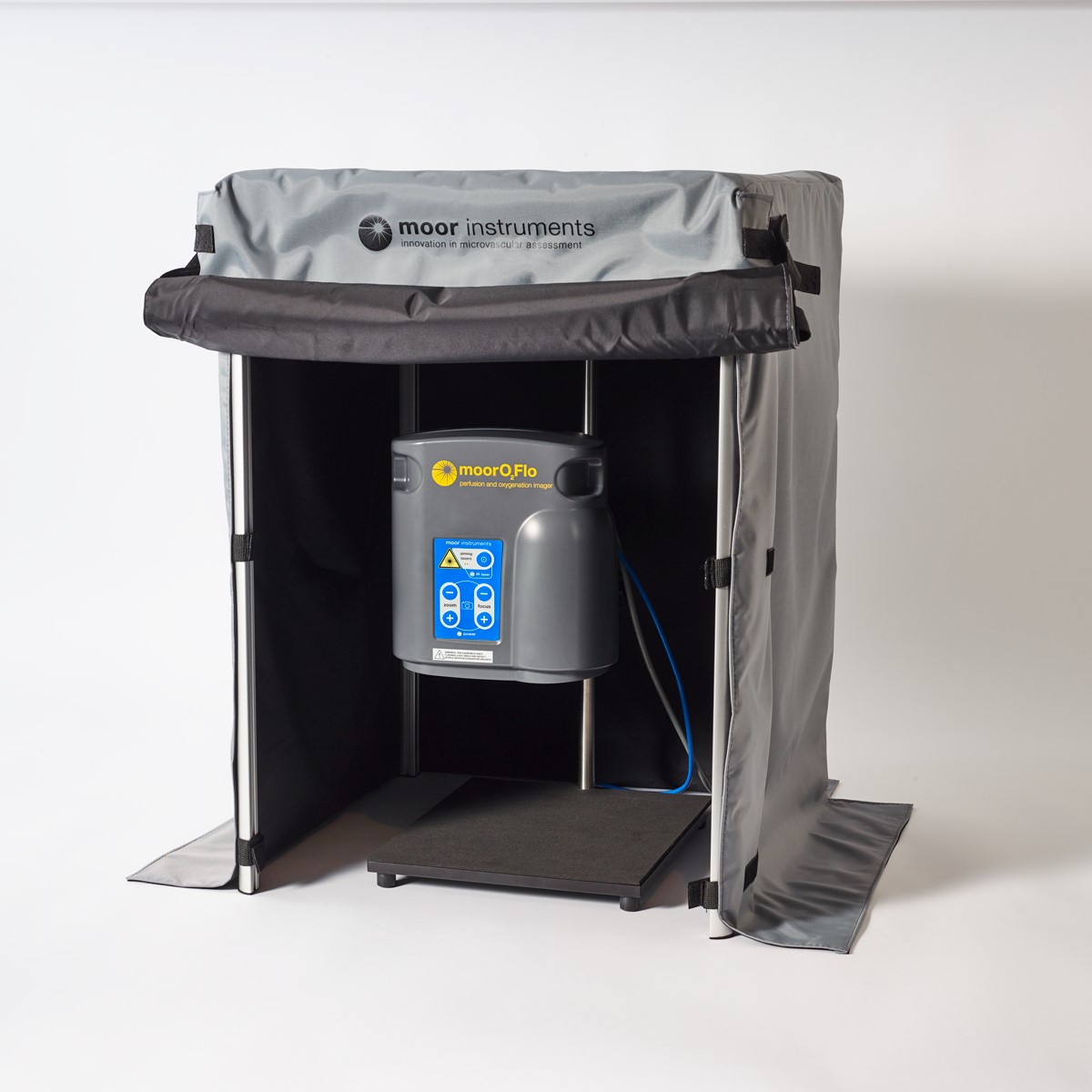

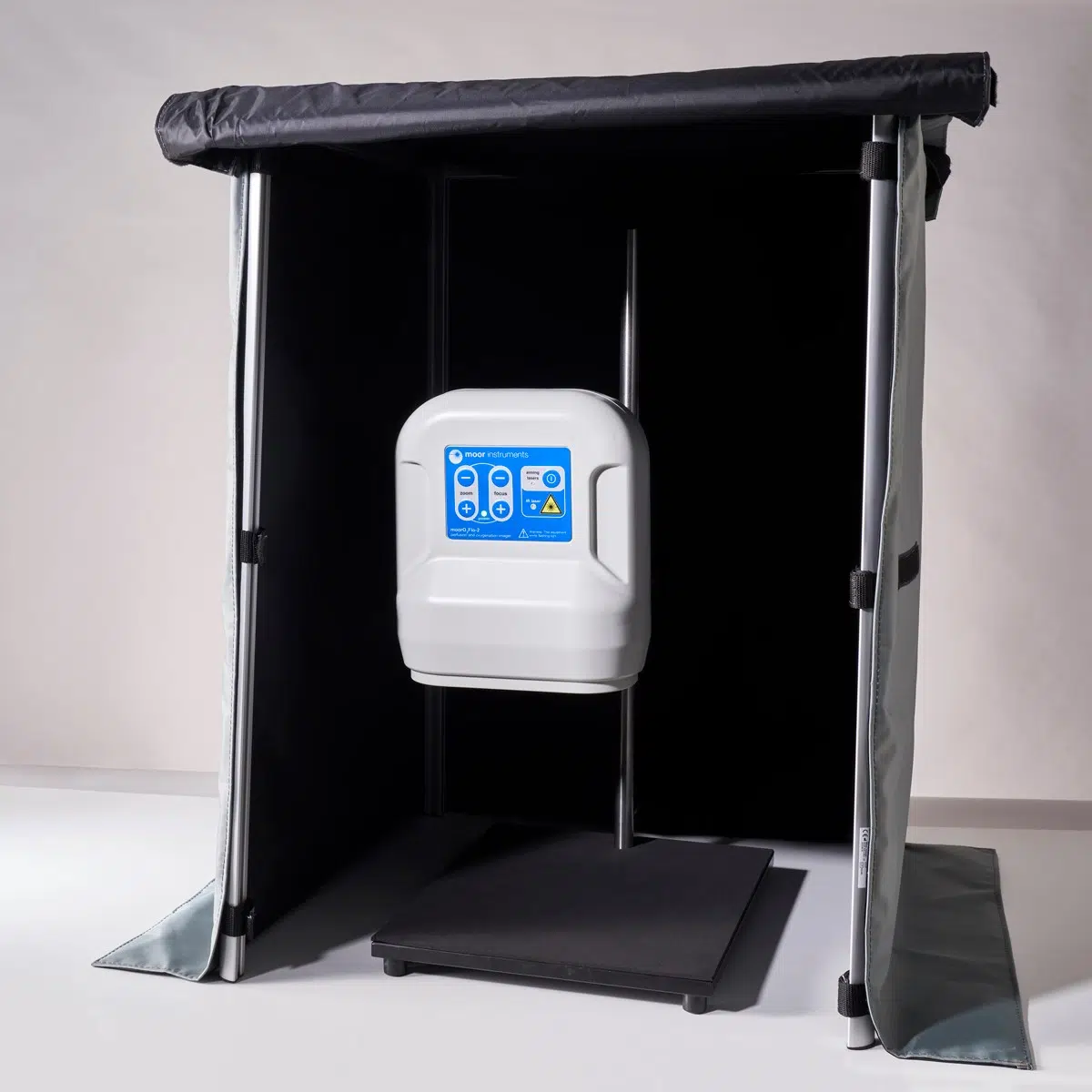

| 動作環境 | 室内での使用、温度範囲：15〜30℃、湿度範囲：20〜80%（結露しないこと）、照明条件：暗室（または遮光エンクロージャー内使用） |

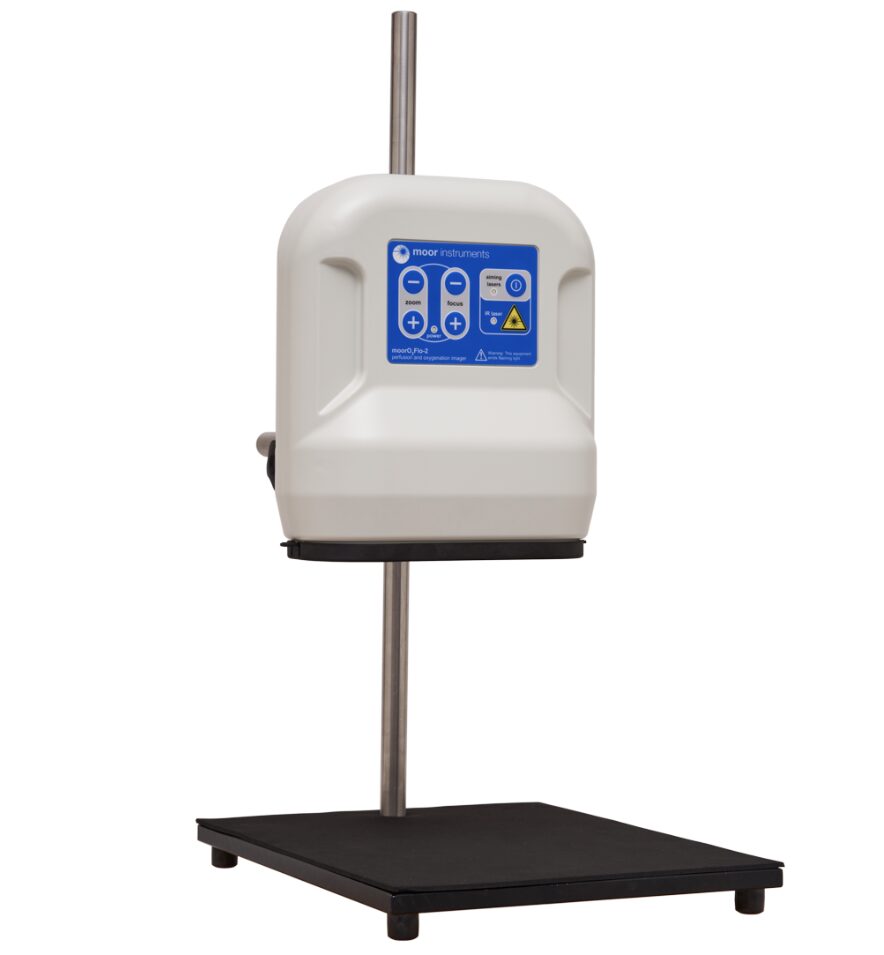

| 寸法 / 重量 | スキャンヘッド：230×140×230mm(W×H×D), 2.3kg |
| 電源 | AC電源 100〜230V, 50〜60Hz |
