MPMS200用圧力センサー
TSD280, TSD282, TSD280A, TSD282A
これらのマイクロ圧力センサーは、MPMS マイクロ圧力測定システムに直接接続されます：
TSD280 および TSD282 は MPMS200 ユニットに接続
TSD280A および TSD282A は MPMP200A ユニットに接続
製品概要

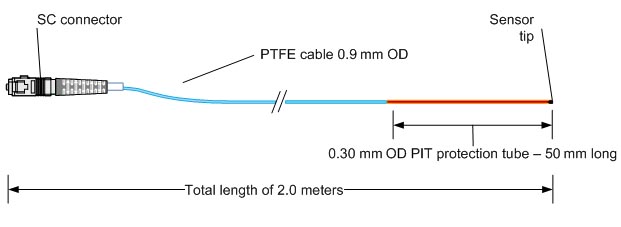

TSD280 および TSD280A
センサーチップ直径：0.30 mm（外径）（1.0フレンチ）
センサーチップ素材：PIT 3 チューブ
センサーチップ素材の長さ：50 mm
ケーブル長：2.0 メートル
ケーブルシース：PTFE
コネクタ：センサーにより異なります（SC コネクタ → MPMS200、または SC → MPMS200A）
動作範囲（P1）：-50 mmHg ～ +300 mmHg（大気圧に対する相対値）
TSD282 および TSD282A
センサーチップ直径：0.30 mm（1 フレンチ）
センサーチップ素材：PIT 3 チューブ
センサーチップ素材の長さ：150 mm
ケーブル長：2.0 メートル
ケーブルシース：PTFE
コネクタ：センサーにより異なります（SC コネクタ → MPMS200、または SC → MPMS200A）
動作範囲（P1）：-50 mmHg ～ +300 mmHg（大気圧に対する相対値）
主な特徴
仕 様
| 型番 | TSD280 | TSD281 | TSD282 | TSD283 |
| センサー直径 | 0.30mm OD (1.0フレンチ) | |||
| センサー素材 | PIT (ポリイミドチューブ) | |||
| 動作温度 & センサー長 | 50mm | 50mm | 150mm | 150mm |
| コネクタ形状 | SC | F2.5フェルール | SC | F2.5フェルール |
| ケーブル長 | 2m | |||
| ケーブル被覆 | PTFE (ポリテトラフルオロエチレン) | |||
| 動作範囲 | (大気圧に対して) -50～ +300mmHg | |||
