TTLトリガー用インプットアイソレートアダプタ – INISO-TRIGA

INISO-TRIGA TTL トリガー絶縁アダプタは、MRI スキャナによって生成されるトリガー信号(立ち上がりエッジでのトリガー)を記録するのに最適です。
短時間の TTL パルスは、このアダプタによりパルス幅が延長され、
これにより、短いトリガーパルスでも低いサンプリングレートでの分解が可能になります。

また、INISO-TRIGA は外部機器からの電源サージなどによる影響から被験者を安全に絶縁します。

製品概要

このTTL 入力信号絶縁アダプタは、外部電源機器からの TTL パルス信号を、以下の BIOPAC モジュールの入力に安全に接続するために使用できます:

AMI100D

HLT100C

IPS100D 絶縁電源モジュール

この絶縁アダプタは、制御室(Control room)にて TTL レベルソースと BIOPAC モジュールを接続するために使用してください。
※ INISO-TRIGA をチャンバールーム(Chamber room)に設置しないでください。

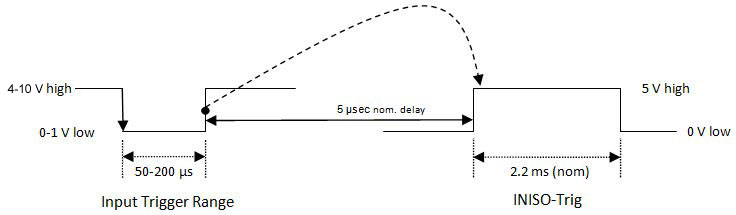

入力トリガー
パルス特性:任意の TTL タイプパルス

パルス幅:最小 500 ns(最大値の制限なし)

トリガー方式:入力パルスの立ち上がりエッジ(Positive, rising edge)

出力パルス
パルス特性:正パルス

パルス幅:2.2 msec(標準)

パルス電圧範囲:0–5 V(TTL レベル)

伝播遅延
入力トリガーの立ち上がりエッジから出力信号の立ち上がりエッジまで:約100 ns

入力電圧
High:4~10 V

Low:0~1 V

入力電流
High:5~15 mA

Low:0~0.25 mA

絶縁耐圧:1500 VDC
コネクタ
入力:BNC(メス)

出力:フォンプラグ(Phone plug)

ケーブル
長さ:2 m

コネクタ:フォンプラグ(両端)

インターフェース
本アダプタは、AMI100D、HLT100C モジュールインターフェース、または IPS100D 絶縁電源モジュールの16入力チャンネルのいずれかに直接接続可能です。
