MRI専用Tバルブ(OD 35mm) – AFT35-MRI

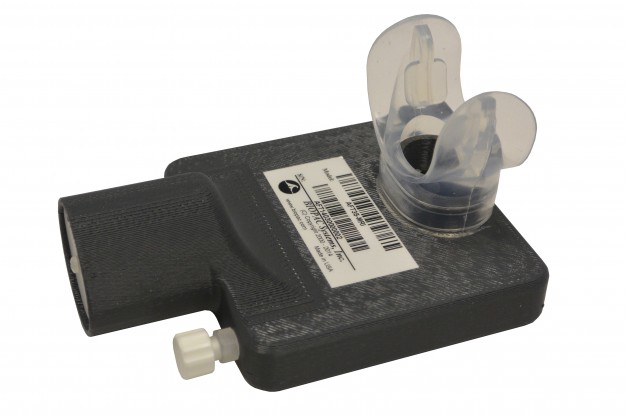

AFT35-MRIは、低プロファイルのマウスピースと非再呼吸Tバルブのアセンブリで、fMRIヘッドコイル内に収まるよう特別に設計されています。

AFT35-MRIを使用して、以下の気流および肺容量テストを実施できます：

End Tidal CO₂
VO₂ max
一呼吸ごとの気流測定
一呼吸ごとの容量測定
代謝研究
このアセンブリには、CO₂およびO₂ガス分析のためにAFT31-MRIガスサンプリングチューブと簡単に接続できるLuerロックポートが含まれています。また、AFT11Aカプラーを介してAFT7/7-Lチューブと接続し、TSD117A-MRI ±300 L/min 気流トランスデューサと連携して動作します。

交換用マウスピースが付属しています。

MRI使用: MR Safe

被験者とコイルの間のクリアランスはわずか25mmと低く設計されています。

寸法は、呼吸ポートの高さが25mm（マウスピースを除く）、排気ポートの直径が35mm、幅が83mm、長さが115mmです。

ヘッドコイルへの適合については、32チャンネルのヘッドコイルには問題なく適合します。20チャンネルおよび64チャンネルのヘッドコイルでは、より適切にフィットさせるために、柔軟なシュノーケルマウスピースを短くカットする必要がある場合があります。

デッドスペースは88mlです。

本体は熱可塑性樹脂で構成されており、吸気フィルターとマウスピースにはシリコンを使用しています。接続部には、ナイロン製のオスLuerとポリプロピレン製のメスLuerを採用しています。

滅菌にはCidex®の使用が推奨されています。


サンプルセットアップ
さまざまなテストを実施可能。
トランスデューサーをMRIチャンバールーム内のボア外に配置し、チューブを使用して被験者および呼吸アクセサリーと接続。
アンプはコントロールルームに配置。

End Tidal CO₂: C02100Cアンプ + AFT31-MRIチューブ + AFT35-MRI気流インターフェース
気流 & 肺容量: DA100Cアンプ + MECMRI-DAケーブル/フィルターセット + TSD117A-MRIトランスデューサー + AFT11Aカプラー + AFT7-Lチューブ + AFT35-MRI
気流 & 肺容量 + End Tidal CO₂: DA100C + MECMRI-DA + TSD117A-MRI + AFT11A + AFT7-L + AFT35-MRI + AFT31-MRI + CO2100C
代謝測定: DA100C + MECMRI-DA + TSD117A-MRI + 2 x AFT11A + 2 x AFT7-L + AFT35-MRI + AFT31-MRI + AFT15A/B + C02100C および/または O2100C
