2チャンネルゲーティングコンプリートシステム

DTU200, DTU300

小動物またはヒトのMRIアプリケーション向けのデュアルチャネルゲーティングシステムです。
呼吸信号が静かな位相にあるときに、心拍トリガーパルスをMRIへ送信します。

信号の品質をさらに向上させ、確実なトリガー出力を実現するために、事前処理用フィルターおよびゲインコントロールが組み込まれています。

BIOPAC Research System でのモニタリングに対応したアダプタケーブルも付属しています。

製品概要

MRI ゲーティング(小動物MRI用 2信号対応)

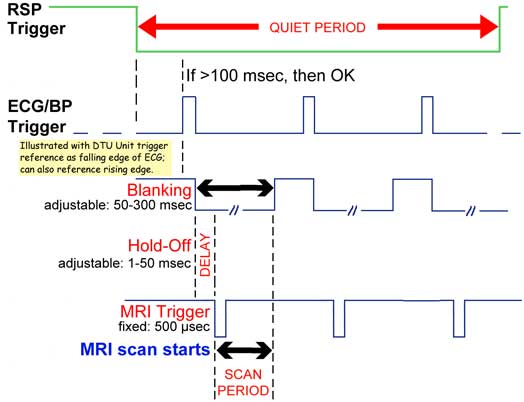

RSP信号低下後に、1~8個のECGパルスをスキャン

最初に許容されるECGは、RSP信号が静止フェーズに入ってから100ミリ秒以上経過していることが条件です。

ブランキング:50〜300ミリ秒で調整可能(この期間中はECG信号がトリガーへ到達しないよう遮断)

ディレイ:1〜50ミリ秒で調整可能

トリガーパルス:固定 500マイクロ秒

スキャン時間=ブランキング − ディレイ

DTU デュアルチャネルシステムの仕様

本デュアルチャネルDTUシステムは、小動物MRI向けに設計されており、2つのアナログ入力信号を必要とします:

心拍信号(ECG または BP):

 ECG100C(心電図アンプ)または MPMS200(微小圧測定システム)から入力

呼吸信号:

 DA100C 汎用トランスデューサーアンプと、TSD110-MRI 小動物呼吸パッドを使用

このDTUは、1チャネルゲーティングユニットとしても使用可能です。

心拍または呼吸のいずれか1つのアナログ入力信号のみで動作します。

心拍フェーズ

スレッショルド:

 ECG または 血圧信号が、ユーザーが設定したスレッショルドを超えると、0〜5Vの方形波(トリガー信号)が生成されます。

 R波やBP信号がスレッショルドを両方向に横切ることで、MRIトリガーパルスを発生させます。

ディレイ:

 ECG R波の立ち上がりまたは立ち下がりに対して、トリガー信号パルスのタイミングを1〜50ミリ秒の範囲で正確に調整可能です。

ブランキング:

 **50〜300ミリ秒の時間判別(ブランキング)**により、MRI動作由来のアーチファクトによる誤トリガーを防止します。

モニタリング:

 心拍トリガーチャンネルはモニタリング用として出力されており、BIOPAC Research System によるモニタリングを推奨します。

 (MP200/HLT または MP200/UIM 用のアダプタケーブルが付属)

呼吸

スレッショルド:

 呼吸信号も同様にスレッショルドを通過するときに両方向の交差を検出し、方形波を生成します。

 静止フェーズ(quiet period)は、RSP信号の立ち上がり→立ち下がりまたは立ち下がり→立ち上がりの間隔として、ユーザーが選択可能です。

モニタリング:

 この信号もモニタリング用に出力されており、BIOPAC Research System によるモニタリングが推奨されます。

 (アダプタケーブル付属)

信号コンディショニング

心拍ゲイン:1〜10

ローパスフィルタ(LPF):10〜100 Hz

ハイパスフィルタ(HPF):0.1〜1 Hz

呼吸ゲイン:1〜10

ローパスフィルタ(LPF):1〜10 Hz

ハイパスフィルタ(HPF):0.05〜0.5 Hz

出力制御

MRI トリガーチャンネルは、呼吸トリガーチャンネルが静止フェーズに入ったときに限り、心拍トリガーを出力します。

動物が呼吸と呼吸の間で静止している間に、正確な数の心拍トリガーを出力します(1〜8回まで調整可能)。

心拍サイクルは、呼吸トリガーが静止フェーズに入ってから100ミリ秒以上経過している場合にのみ考慮されます。

要求されたトリガー数を出力するのに十分な時間がない場合、装置は出力を停止し、次の静止フェーズを待ってカウントを再開します。

(例:5回のトリガーを出力する設定でも、時間的に4回分しか余裕がなければ、5回目は無視され、次の静止フェーズまで待機します)

信号モニタリング

心拍および呼吸のコンディショニング済み信号(BNCポート:Buffered ECG/BP, Buffered RSP)と、各トリガー信号が出力されます。

コンディショニング信号は ±10V レベル、トリガー出力は 0〜5V です。

BIOPAC Research Systems 用アダプタ付属:

BNC → 3.5 mm モニタリングケーブル(CBL102:MP200/UIM用)×7本

3.5 mm → RJ11 アダプタ(CBL122:MP200/HLT用)×7個

互換性

本ユニットは以下とインターフェース可能です:

BIOPAC Research System(MP200, MP100)

また、±10Vレンジで動作する他社製アンプやデータ取得システムとも使用可能です。
