3軸加速度計 – TSD109C3
TSD109C3 は 三軸（X, Y, Z）加速度計 で、高レベル出力を提供し、3 つの出力を同時に取得可能 です。
この ±5 G モデル は、歩行や手の震えなどのゆっくりとした動作の加速度測定 に最適です。一方で、TSD109J1（±200 G） は、テニスラケットのスイングのような素早い動作の測定 に適しています。
加速度計は 身体のどの部位にも装着可能 であり、また 外部機器に取り付けることも可能 です。柔軟で目立たないデザイン となっており、身体の輪郭に適応しやすく、四肢にも簡単に装着できます。
周波数応答範囲は DC から 500 Hz まで対応しており、幅広い測定用途に適しています。
この加速度計は 極めて高精度 であり、三次元空間内で向きを変えるだけで簡単にキャリブレーション可能 です。これにより、重力（G=1）が特定の軸にのみ作用するよう調整 できます。
TSD109 シリーズの加速度計は、AMI100D または HLT100C インターフェースモジュール に直接接続し、1 軸ごとに 1 チャンネルを占有（最大 3 チャンネル使用） します。
その他の加速度計オプション
±2 G の測定が必要な場合: TSD109A
MRI 用途での測定: TSD109A-MRI または TSD109C2-MRI
ワイヤレス加速度計を使用する場合: BioNomadix Wireless Accelerometer BN-ACCL3
製品概要
装着ガイドライン

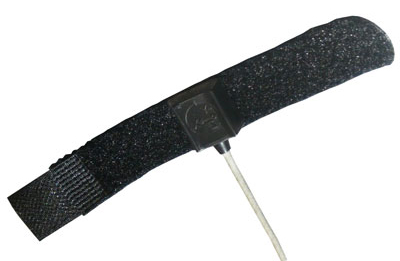

TSD109 シリーズの加速度計には、Velcro ストラップが 2 本（10 cm と 33 cm）付属 しており、指や手首 に簡単に装着できます。追加のストラップは、20 cm、33 cm、76 cm、137 cm の長さで別途注文可能です（型番: BN-STRAP-XX）。
その他の部位に装着する場合や、被験者の動作によるケーブルのストレスや引っ張りがセンサーに影響を与えないようにするため、加速度計を テープで固定 することも推奨されます。
テーピング方法:
加速度計ボード / センサー（成型部分）から数インチ離れたケーブル部分をテープで固定。
最初のテープ固定後、ケーブルを小さなループ状にして、再度テープで固定。
この方法により、ケーブルの張力を軽減し、センサーの測定精度を確保できます。
主な特徴
仕様
| 型番 | TSD109C3 | TSDD109J |
| チャンネル数 | 3-X軸, Y軸, Z軸 | |
| 出力レンジ | ±5G（200mV/G） | ±200G（7mV/G） |
| ノイズ（mG/√Hz rms） | 0.5 | 4.3 |
| バンド幅 | DC-500Hz（-3dB） | DC-1000Hz（-3dB） |
| 非線形性 | フルスケール0.2% | ±0.5％ |
| 縦軸感度 | ±1% | ±1.4% |
| アライメント誤差 | ±0.1° | N/A |
| パッケージ | シリコンハウジング | |
| 寸法 | 16mm（L）×17mm（W）×8mm（H） | |
| ケーブル長 | 3m | |
| 重量 | 4.5g | |
| 電源 | ＋5V＠25mA | ＋5V＠10mA |
| 減菌 | 有 | |
| インタフェース | HLT 100C/AMI100D | |
