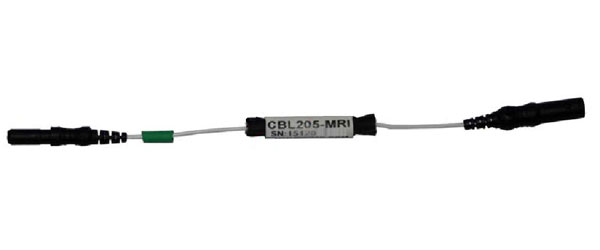

タッチプルーフAC結合リード線アダプタ 10cm長ケーブル – CBL205-MRI
CBL205-MRIは、複数のグラウンドが必要な場合に使用できます。例えば、EDAと他の生体電位を記録する場合、NICOと他の生体電位を記録する場合、またはMRIやfMRIで複数の生体電位を記録する場合です。このAC結合電極リードアダプターの一端を生体電位アンプのグラウンドに接続し、もう一端に電極リードLEAD108B/Cを接続します。
MRセーフ炭素複合材料構造
1.5 mm Touchproofオスから1.5 mm Touchproofメス
LEAD108BまたはLEAD108CとMECMRIをインターフェース
長さ:16.5 cm、直径:7.6 mm
MRI以外で使用する場合、CBL205は機能的に同等です。
CBL205-MRIは、電気皮膚反応(EDA)を記録する際に複数のグラウンドが必要な場合に使用します。他の生体電位信号(ECG、EEG、EOG、EGG、EMG、ERS)と一緒にEDAを記録する場合、BIOPACはCBL205-MRIを推奨し、いずれかの生体電位アンプのグラウンドに接続します。EDA電極のVin-を通じて被験者はグラウンドされますが、場合によっては複数のグラウンドが必要なことがあります。そのような場合には、AC結合リードアダプター(CBL205-MRI)を使用して、ガルバニックグラウンドループを防ぎます。例えば、バイオポテンシャルとEDAを記録中にEDA電極が実験の途中で取り外される場合、バイオポテンシャルのためにグラウンドを維持したいときがあります。常にグラウンドを維持し、グラウンドループを防ぐためには、EDAのVin-リードをグラウンドとして接続し、AC結合グラウンドを生体電位アンプのGNDに接続します。
安全上の注意:同じMPシステムでEDA100C-MRIまたはNICO100C-MRIモジュールを2つ同時に使用する場合、モジュールの励起電流間に隔離がないため、グラウンドループが問題になることがあります。その解決策としては、1つのモジュールを独立したIPS100CとHLT100Cに接続し、残りのモジュールはMPシステムに接続する方法があります。OUTISO信号アイソレータを使用して、最初のモジュールの出力(HLT100C経由)をMPシステム側のUIM100Cに接続します。
