製品情報

  • BIOPAC systems社

生体インピーダンス用アンプ – EBI100D

Electrobioimpedance (EBI) スマートアンプは、胸部インピーダンスを測定するために特別に設計されており、さまざまなインピーダンス信号の取得に使用できます。また、呼吸や心拍出量を含むあらゆる身体のインピーダンス測定にも使用可能です。この電気生体インピーダンスアンプは、インピーダンスの大きさ(MAG)と位相(PHS)の2つのコネクタで終端し、オプションの計算チャネルとしてdZ/dt(変化率)を提供します(「逆ICGの表示」を有効にする)。チャネルスケーリングを使用して、dZ/dtの極性を指定できます。EL500シリーズ使い捨て電極およびLEAD131(4点電極構成)またはLEAD132(8点電極構成)を使用してください。ICGテープ使用についてはBIOPACにお問い合わせください。アンプには、AMI100Dアンプ入力モジュールに直接接続する3メートルのケーブルが付属しています。

製品概要

BIOPACの新しいスマートアンプは、高品質のデータを提供するように設計されています。スマートアンプは、被験者に近い位置で生理信号を増幅することにより、データ取得システムへの高レベル電圧接続を可能にし、ノイズアーティファクトを減少させます。

AcqKnowledgeスマートアンプの設定には、エラーを防ぐためのガイドとプロンプトが含まれています。さらに、チャネルは自動的にプロットされ、入力値表示に含まれるように設定され、初期の視覚範囲はそのスマートアンプ信号タイプに対応する最小/最大入力範囲に設定されます。

スマートアンプは、付属のベルクロバッククリップまたはオプションのベルクロストラップを使用して被験者に取り付けることができます。

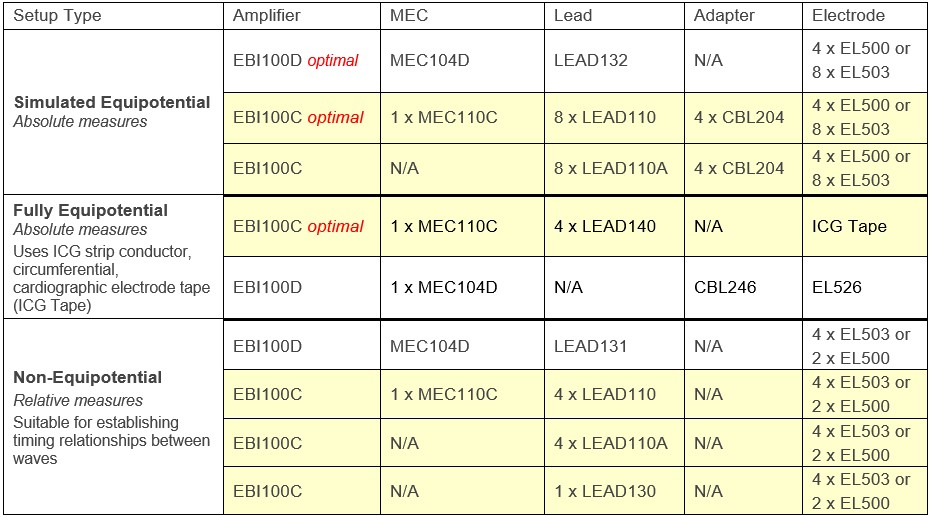

可能なリード構成

重要: 同じ被験者に対して2つのEBI100Dスマートアンプを使用しないでください!

推奨図書

Methodological Guidelines for Impedance Cardiography, PSYCHOPHYSIOLOGY, Vol. 27, No. 1

詳細は、サポートタブの「ダウンロード&リソース」をご覧ください。

主な特徴

仕 様

取り込みチャンネル Magnitude,Phase
フィルタ Magnitude(HP:None/DC,LP:100Hz) Phase(HP:None/DC,LP:100Hz)
スケーリング Magnitude(5V > 100Ω ,1V > 20Ω) Phase(2.5V > 0°,1.786V > 45°)
出力 Magnitude(1 – 200Ω) Phase(0 – 90°)
最大帯域 DC – 100Hz
操作周波数 100kHz
電流出力 >4mA rms
出力レンジ ±10V
CMIV-リファレンス アンプリファイアグラウンド:±10V メイングラウンド:1500VDC
最大オーバー電圧 ±25V
寸法 53mm x 20mm x 11mm
ケーブル 3m RJ12
重さ 70g

詳細情報

Smart Ampセットアップでは配線が減少し、周囲のノイズや共通モードノイズが減少し、快適さが向上し、グループダイナミクスが改善されます!

Smart Amplifiersは、Amplifier Interface Module (AMI100D)を介してMP200リサーチシステムに接続されます。Smart AmpsはMP200、MP100、HLT100C、またはMP36Rデバイスとは互換性がありません。出力には、CBL237とOUTISOなどを追加します。AcqKnowledge Smart Ampセットアップにはエラーを防止するためのガイドとプロンプトが含まれており、チャンネルは自動的にプロットされ、入力値ディスプレイに含まれるように設定されます。初期の視覚範囲は、そのSmart Amplifier信号タイプの最小/最大入力範囲に設定され、適切な単位で表示されます。AcqKnowledge 5.0.4以上はSmart Amp機能をサポートしています。

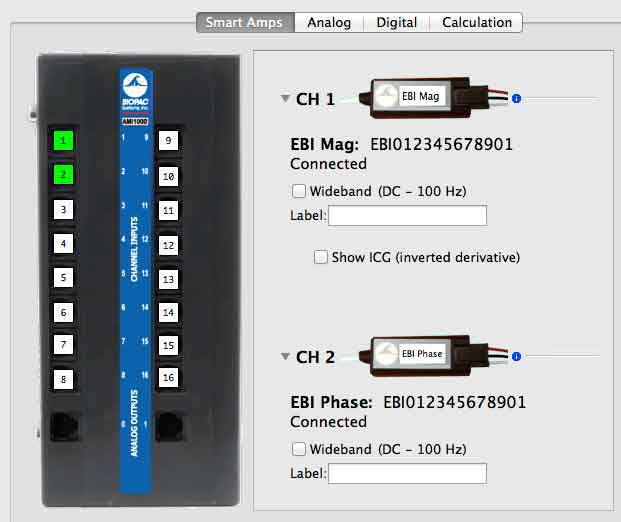

信号タイプの自動検出と派生測定の提供

緑: 設定済みで検出済み

赤: 設定済みだが検出されていない

白: 利用可能

破線: 利用不可(別のアナログ入力で使用中)

Smart Ampオプションに迅速にアクセスするには、CH#ボックスをクリックしてください。

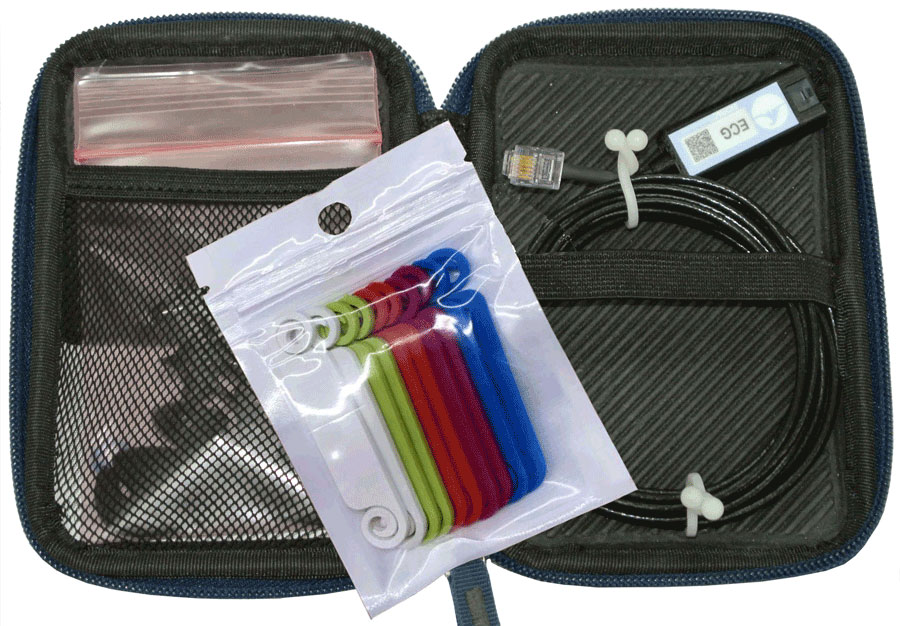

Smart Amplifierには以下のアクセサリーが付属しています:

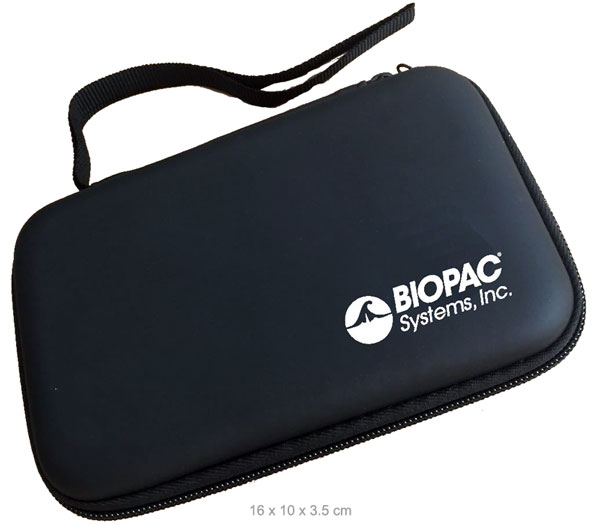

アクセサリーポケット付きの保護用ジッパーケース

Smart Amplifierを衣服や他の材料に取り付けるためのクリップ

ケーブルの両端に取り付けて信号タイプや識別子を書き込むことができるシリコン製のケーブルIDタグのバッグ

使用しないケーブルの長さを巻き付けて全体のケーブル長を短縮できるオプションのシリコンケーブルラップ

ケーブルを被験者の周りにルートするためにケーブルに取り付けることができるオプションのケーブル管理クリップ
