ゴニオアンプ – BN-GONIO
BioNomadix 二チャンネルワイヤレスゴニオメトリーアンプは、二つの直交する回転軸(例:手首の屈曲/伸展および橈骨/尺骨偏位)に対する同時測定を提供するデュアル出力デバイスです。これらのユニットは、MP200(または旧型のMP160/MP150)データ収集および解析プラットフォーム、およびAcqKnowledgeソフトウェアと連携し、複数のアプリケーションに対する高度な解析や幅広い信号および測定の取得をサポートします。
製品概要

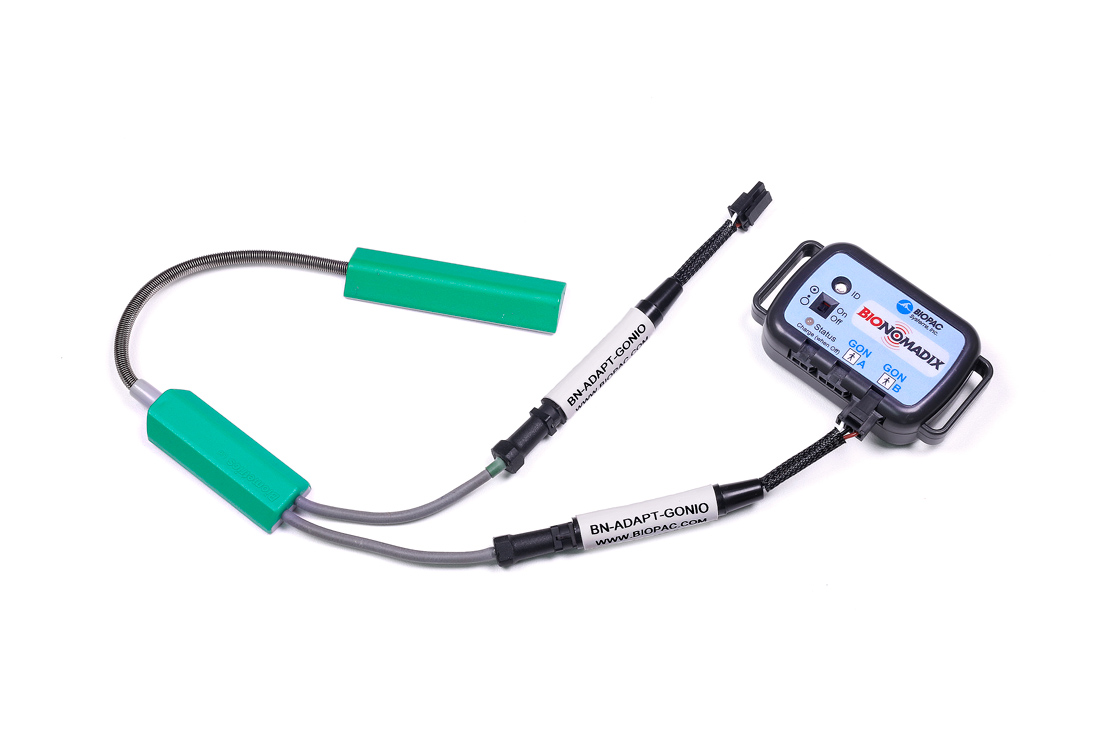

BN-GONIOは、任意の二つの出力の組み合わせをサポートできます。例えば、一つの二軸ゴニオメーター、二つの一軸ゴニオメーター、指用ゴニオメーターと未使用の出力、二つのトルシオメーターなどが使用可能です。それぞれの軸には、一つの出力と一つのBN-ADAPT-GONアダプターが必要となります。アダプターはBioNomadixゴニオメーター/トルシオメーターに付属しているほか、既存のBIOPACまたは他社製ゴニオメーター/トルシオメーター向けに個別購入することも可能です。
ゴニオメーター BN-GON-110-XDCR および BN-GON-150-XDCR は、四肢の角度運動を測定するための二軸トランスデューサーです。
トルシオメーター BN-TOR-110-XDCR および BN-TOR-150-XDCR は、軸回旋(例:前腕の回内/回外)を測定するための一軸トランスデューサーです。
指用ゴニオメーター BN-GON-F-XDCR は、指または足趾の屈曲/伸展を測定するための一軸トランスデューサーです。
ゴニオメトリーに関する追加情報の参考文献:
Legnani G, Zappa B, Casolo F, Adamini R, Magnani PL. A model of an electro-goniometer and its calibration for biomechanical applications. Med Eng Phys. 2000 Dec;22(10):711-22.
主な特徴
仕 様
型番 (BN-) | GON-110 | GON-150 | TOR-110 | TOR-150 | GON-F |
タイプ | 2軸ゴニオ | 1軸捻り | 1軸ゴニオ | ||
チャンネル | 2 | 1 | |||
最大長(mm) | 110 | 150 | 110 | 170 | 35 |
最小長(mm) | 70 | 100 | 70 | 115 | 30 |
可動範囲 | ±150° | ||||
重量(g) | 23 | 25 | 22 | 23 | 8 |
標準出力 | 5μV/degree(正規化1V励起) | ||||
ケーブル長 | 6m | ||||
インタフェース | BN−GONIO |
詳細情報




BioNomadixシリーズのワイヤレスで装着可能な生理学的モニタリングデバイスは、生命科学研究向けに設計されており、ECG、EEG、EOG、EMG、EGG、呼吸、脈拍、温度、皮膚電気活動、インピーダンス心電図、ストライク(かかと-つま先)、ゴニオメトリー、加速度計、ジャイロを含む幅広いシグナルに対応しています。BioNomadixは通常、デュアルチャンネルユニットであり、同じシグナルを2つ取得する構成や異なるシグナルを組み合わせた構成を選択できます。

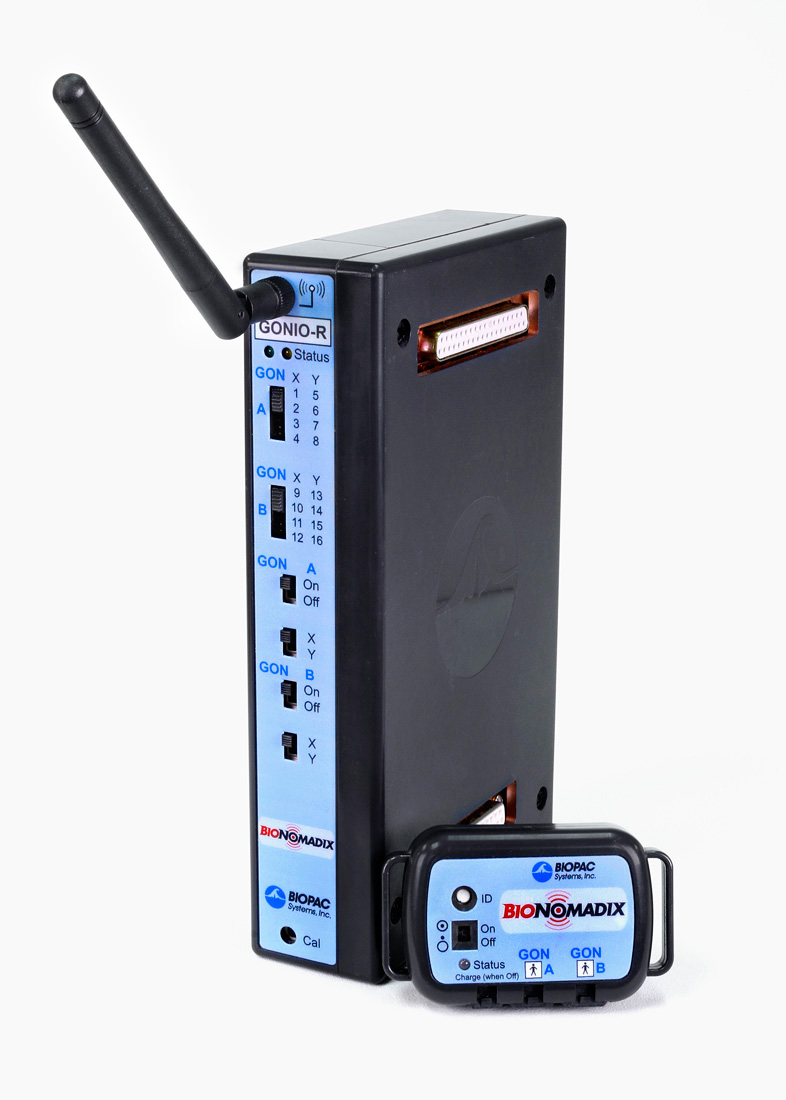

BioNomadixは非侵襲的に高品質なフルバンド幅データを記録し、自然な屋内環境で被験者が自由に動くことを可能にします。各BioNomadixデバイスは、被験者が装着するトランスミッター(送信機)と生理学データを増幅・送信するレシーバーモジュール(受信機)の2つの部分で構成されます。BioNomadixのトランスミッターはデジタル伝送を採用し、信号源の近くに配置される短いリード線やトランスデューサーを利用することで、優れた信号品質を実現しています。BioNomadixは特定のシグナルタイプに合わせて構成されているため、高品質なデータを得るためにハードウェアやソフトウェアの設定を調整する必要がありません。
複数のBioNomadixユニットを組み合わせて使用することで、生体電位またはトランスデューサー信号を必要とする研究に最適なシグナルの組み合わせを提供できます。

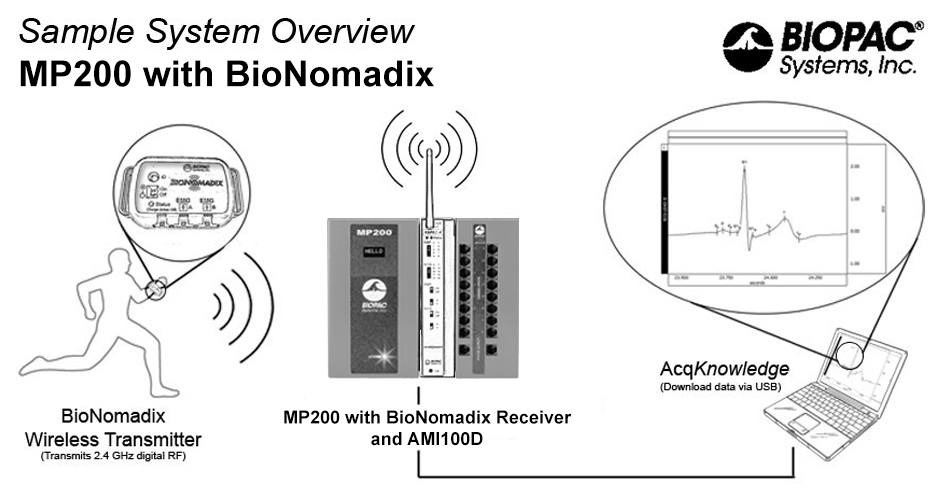

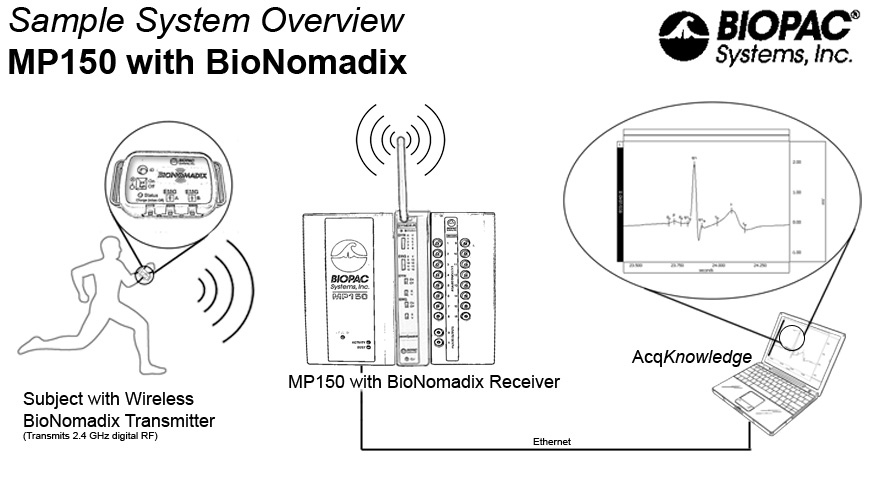

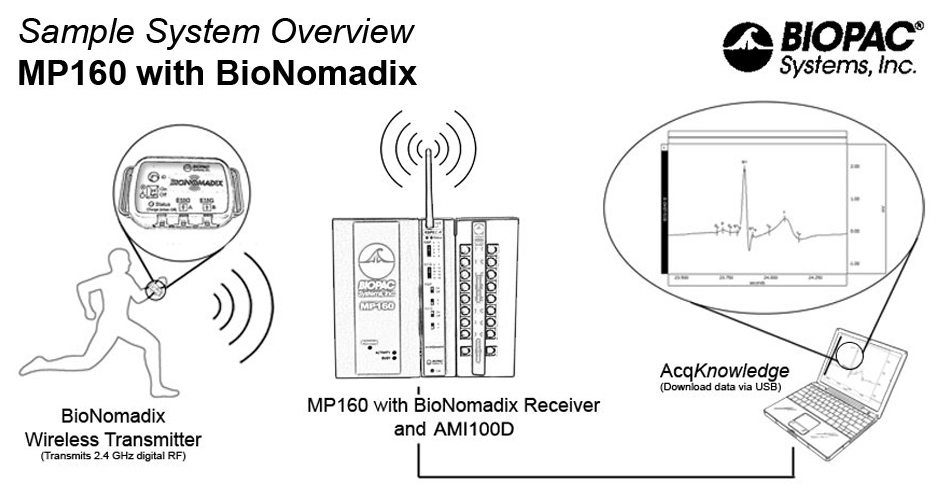

BIOPAC MPシステムと併用することで、最大16チャンネルのBioNomadixデータを記録でき、複数の被験者や複数のパラメータを扱うプロトコルに対応可能です。このシステムは、複数のMP200システムや、絶縁電源モジュール(IPS100C)を介したサードパーティ製のデータ取得ハードウェアとも連携できます。AcqKnowledgeソフトウェアは、各シグナルタイプ向けに高度な自動化機能やスコアリングルーチンを備え、カスタマイズオプションも提供します。
BioNomadixのアクセサリーとして、トランスデューサー、電極リード、複数のデバイスを快適に固定するカスタム仕様のポケット付きストレッチメッシュシャツが用意されています。このシャツは、電極装着部位へのアクセスを容易にするジッパーを備え、XSからXLまでのサイズ展開があります。
生命科学データの取得・解析分野でのリーディングカンパニーであるBIOPAC Systems Inc.によって開発・製造された新しいBioNomadixシリーズは、ワイヤレスソリューションの利便性と、有線システムと同等の信号品質・完全性を兼ね備えています。BioNomadixは、ワイヤレスで妥協のない生理学的モニタリングを可能にする、コスト効率に優れたオプションを提供します。
