TTL信号入力ケーブル(8ch用) – BN-SMART-IOCBL

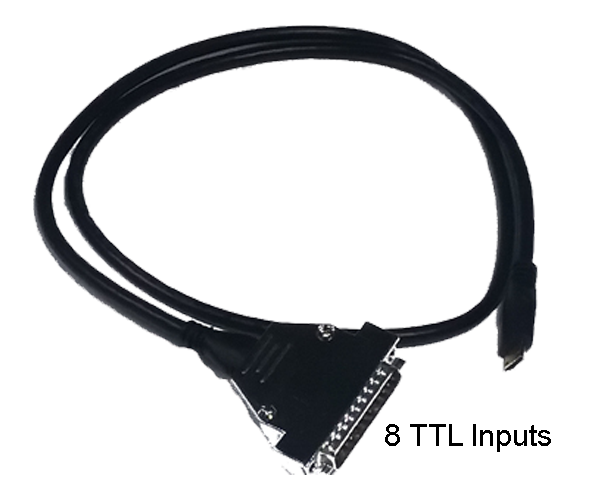

この1メートルのケーブルは、Smart Center または MP46 2チャンネル BSL ユニットの小型I/Oポートに接続し、DSub25オスコネクタで終端されます。

E-Prime、SuperLab、その他の視覚提示システムと接続するために使用できます。

ピンの割り当ては E-Prime スタイルのピン割り当てに準拠しています。

最初のTTLデジタル入力チャンネルはDSubコネクタのピン2に対応
最後のTTLデジタル入力チャンネルはDSubコネクタのピン9に対応

注: Smart Center は現在のところデジタル出力をサポートしていませんが、将来のファームウェアおよびソフトウェアの改訂でこの機能が追加される可能性があります。Smart Center のデジタル出力ラインに関心がある場合は、BIOPACまでお問い合わせください。
