2チャンネル温度アンプ – BN-SKT2

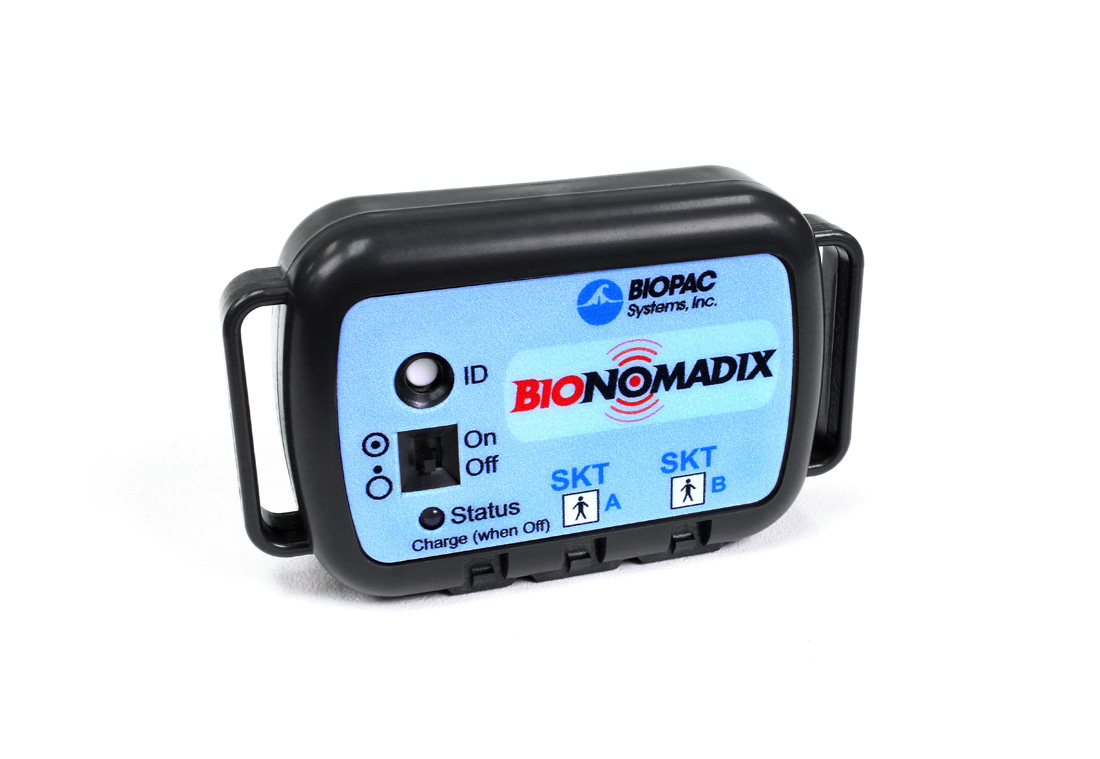

デュアルワイヤレス皮膚温度 BioNomadix モジュールペアは、温度データを 1 チャンネルまたは 2 チャンネルで記録するための、適合した送信機と受信機のセットです。このモジュールペアは通常、皮膚表面の温度や、吸気・呼気の温度変化を測定するために使用され、呼吸のモニタリングにも適しています。特に 13～51°C の範囲の温度を測定するように設計されており、AcqKnowledge ソフトウェアを使用することで、出力を 55～124°F に校正できます。
製品概要
温度信号データは 2000 Hz のレートで送信され、受信モジュールの出力において極めて高解像度の温度変化波形を提供します。モジュールペアは DC～10 Hz の固定広帯域応答を確立し、追加の内部ハイパスおよびローパスのオプションフィルターにより、熱電対ベースの温度プローブ（YSI® 400 シリーズ仕様に対応）からの温度信号を高品質に増幅できます。モジュールセットからの生データは DC～10 Hz の帯域制限が施されており、非常に迅速な応答を伴う温度測定が可能です。

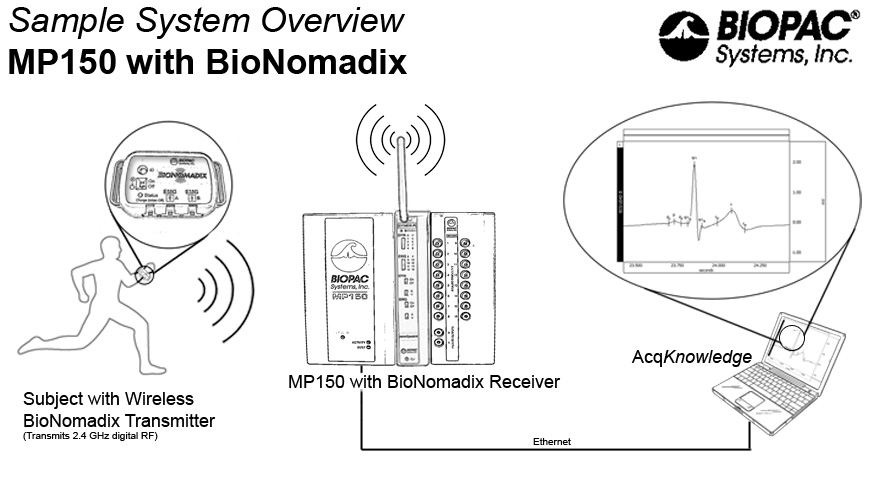

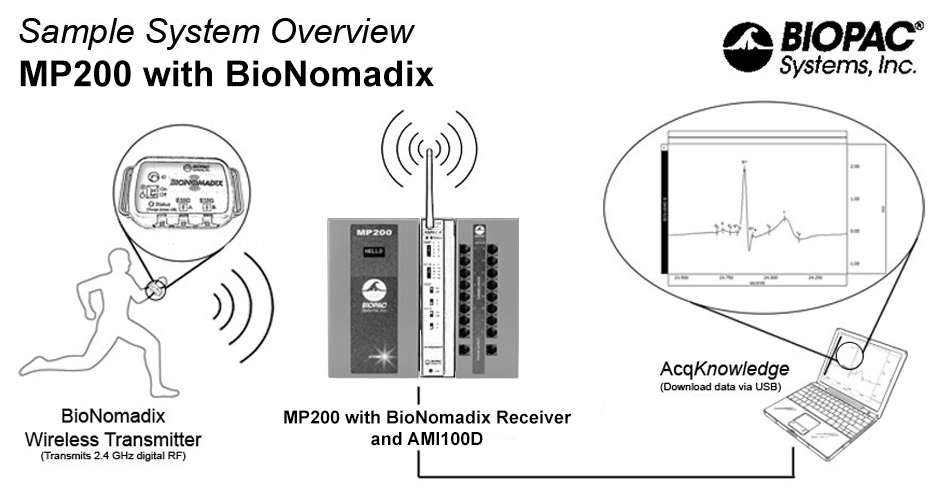

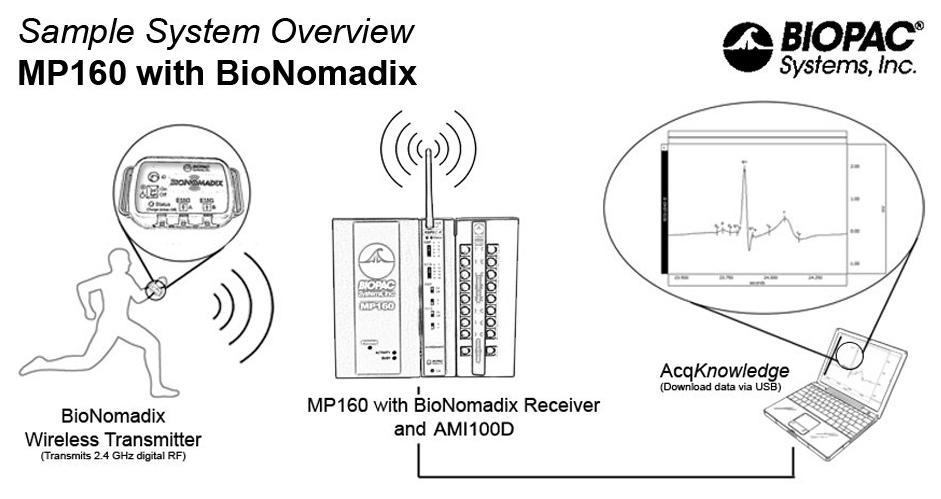

これらのユニットは、MP200（または旧型の MP160/MP150）データ取得および分析プラットフォームと AcqKnowledge ソフトウェアと連携し、さまざまなアプリケーション向けの高度な分析を可能にするとともに、幅広い信号および測定の取得をサポートします。
主な特徴
仕 様
| 信号種類 | 温度 2チャンネル |
|---|---|
| 帯域最大 | DC – 10 Hz |
| 工場出荷時 | DC – 1Hz |
| オプション | HP: DC,0.5Hz , LP:1,10Hz |
| ノイズ（分解能） | 0.01℃ (ms) |
| 信号範囲 | 13 ~ 51℃ |
| 出力電圧範囲 | ±10V |
| 入力 | BN-TEMP-A/B-XDCR (テレメータ用 温度トランスデューサ) |
| 寸法（送信機） | 60(W)×40(D)×20(H)mm, 54g |
| 寸法（受信機） | 40(W)×110(D)×190(H)mm, 380g |
| トランスミッター | ウルトラローパワー 2.4GHz |
| バッテリー | L-ionバッテリー 充電時間：～1時間 充電回数：～500回 |
| 駆動時間 | 72時間（最大） |
詳細情報
このモジュールペアは、コンピュータから被験者への「有線」接続をエミュレートしつつ、完全ワイヤレス記録システムのすべての利点を提供するように設計されています。
ワイヤレス送信機はバッテリー駆動であり、被験者の身体に近接して装着されるため、コモンモード除去比（CMRR）が極めて高く、通常の有線バイオフィジカルトランスデューサー信号記録システムを大幅に上回ります。そのため、電源ノイズ（50 または 60 Hz）を除去するノッチフィルターが用意されていますが、通常は必要ありません。
このシステムには、皮膚表面温度用トランスデューサー（BN-TEMP-A-XDCR）および高速応答温度トランスデューサー（BN-TEMP-B-XDCR）が提供されています。
温度データは、被験者の体の任意の部位や、鼻孔や口の近くなど 2 つの独立した測定ポイントから記録することができます。これにより、吸気・呼気の気流温度を測定することも可能です。送信機ユニットは、付属の伸縮性ベルクロストラップを使用して被験者の胴体近くまたは直接装着するか、BioNomadix Shirt（ストレッチメッシュでポケット付きのシャツ）を使用して取り付けることができます。
AcqKnowledge を使用すると、被験者の特定部位における絶対温度変化の速度を評価したり、血流の違いによる体表面温度の微細な差異を解析したりすることができます。高い信号対雑音比（SNR）と高時間分解能のサンプリングにより、このモジュールセットは精密な温度研究に適しています。また、温度測定は特定の刺激と同期させることができ、例えば、顔面紅潮や全身紅潮に関連する血管拡張反応を調査する刺激・反応研究に応用できます。AcqKnowledge を用いることで、高速または低速の温度変化データを分離し、高品質な温度信号の識別が可能になります。
このモジュールの送信機は完全にバッテリー駆動であり、他の記録モジュールやシステムとの干渉が最小限に抑えられています。また、他の記録用グラウンドや電源と完全に独立して動作するため、電源由来の干渉の影響を受けません。さらに、電源コンセントへの物理的な接続がないため、極めて安全に使用できます。
生命科学研究向けの新しい BioNomadix シリーズは、ワイヤレスで装着可能な生理学的モニタリングデバイスであり、非侵襲的に高品質かつ全帯域幅のデータを記録しながら、被験者が自然な室内環境で自由に動くことを可能にします。各 BioNomadix デバイスは 2 つの部分で構成されており、生理学的データを増幅して送信するために被験者が装着する送信機と、受信モジュールがあります。BioNomadix SKT 送信機はデジタル伝送方式を採用し、信号源の近くに配置されるトランスデューサーを使用することで、優れた信号品質を提供します。BioNomadix は特定の信号タイプに合わせて構成されているため、高品質な皮膚温データを得るためにハードウェアやソフトウェアの設定を調整する必要がありません。バイオポテンシャル信号やトランスデューサー信号を必要とする研究において、最適な信号の組み合わせを実現するために、複数の BioNomadix を使用することができます。
BIOPAC MP システムと併用すると、最大 16 チャンネルの BioNomadix データを記録でき、複数の被験者や複数のパラメータを対象としたプロトコルに対応可能です。このシステムは、複数の MP200 システムや、アイソレーテッド電源モジュール（IPS100C）を介してサードパーティ製のデータ取得ハードウェアとも連携します。AcqKnowledge ソフトウェアは、各信号タイプに対応した高度な自動化機能やスコアリングルーチンを提供し、カスタマイズオプションも利用可能です。
BioNomadix は、ECG（心電図）、EEG（脳波）、EOG（眼電図）、EMG（筋電図）、EGG（胃電図）、呼吸、脈拍、温度、皮膚電気活動、インピーダンス心血管計測、加速度計測、ジャイロスコープなど、幅広い信号を測定できるように設計されています。通常、BioNomadix はデュアルチャンネルユニットであり、同じ信号を 2 つ測定するか、異なる信号を組み合わせて測定することができます。
BioNomadix のアクセサリーには、トランスデューサー、電極リード、および複数のデバイスを快適に保持するためのカスタム設計のポケット付きストレッチメッシュシャツが含まれています。このシャツには、電極部位へのアクセスを容易にするためのジッパーが配置されており、サイズは XS から XL まで用意されています。
生命科学データの取得および解析の分野でリーダー的存在である BIOPAC Systems Inc. によって開発・製造されたこの新しい BioNomadix シリーズは、ワイヤレスソリューションのすべての利点を提供しつつ、有線システムと同等の信号品質と信号の完全性を実現します。BioNomadix は、高精度なワイヤレス生理学的モニタリングを妥協なく実施するための、コスト効率の高いオプションを提供します。
