呼吸&心電図アンプ – BN-RSPEC

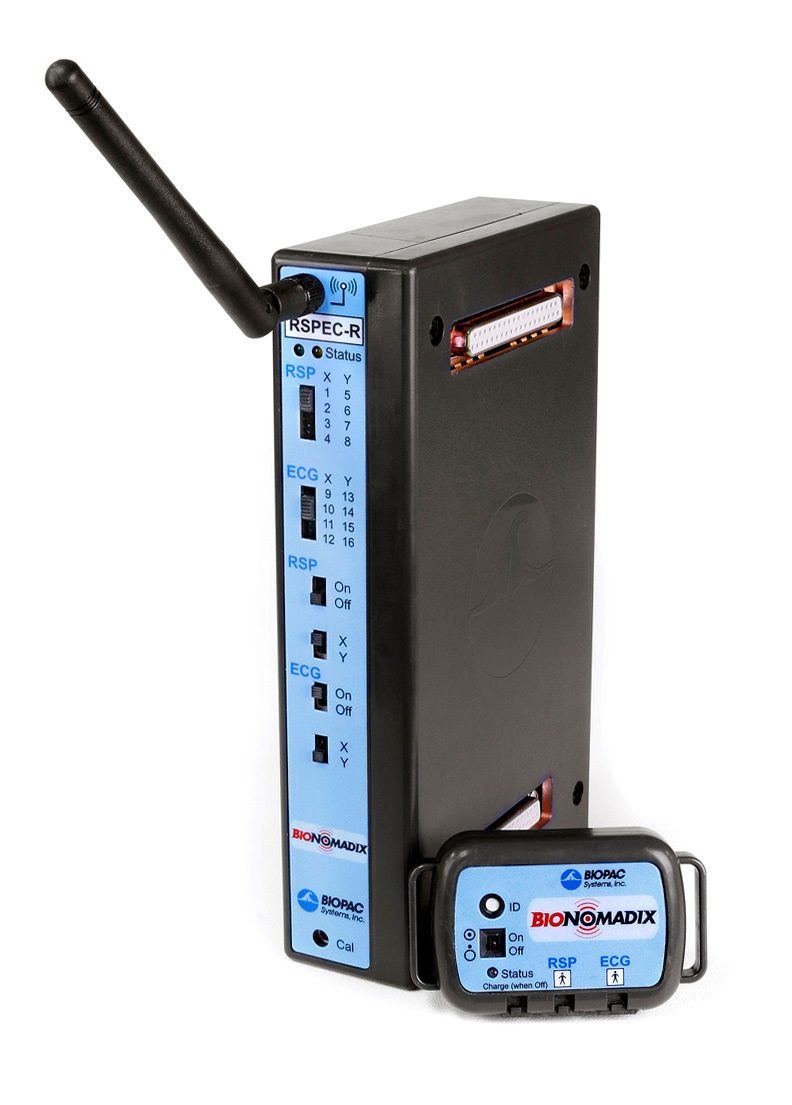

デュアルワイヤレス呼吸・ECG BioNomadix モジュールペアは、呼吸および心電図（ECG）データに最適化された送信機と受信機のペアであり、1 つまたは両方の信号を記録できます。
RSP（CH A） – 呼吸時の腹部または胸部の膨張と収縮を測定
ECG（CH B） – 心臓が発生する電気活動を記録
高い信号対雑音比（S/N 比）と高精度の時間ベースサンプリング分解能により、正確な呼吸研究および詳細な心拍変動（HRV）研究に使用できます。生理学的信号データは 2,000 Hz のレートで送信され、受信モジュールの出力で高解像度の波形が得られます。
製品概要
測定可能な最大 ECG 信号は 10 mV P-P、最小は 1 µV rms 以下 です。生の ECG データは 0.05 Hz ～ 150 Hz の範囲でバンド制限されており、非常に高品質な記録を提供します。生体電位アンプ/送信機の S/N 比は 70 dB 以上 と非常に高く、ECG 信号送信のノイズフロアは 0.9 µV rms（帯域幅 0.05-150 Hz） です。

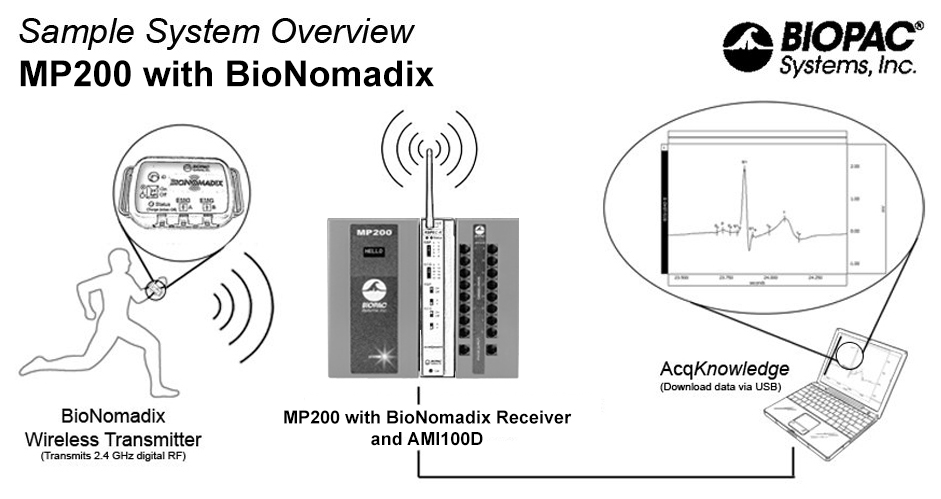

これらのユニットは MP200（または旧型 MP160/MP150） のデータ収集・解析プラットフォームおよび AcqKnowledge ソフトウェア と連携し、多用途な高度解析を可能にするとともに、広範な信号と測定の取得をサポートします。
このモジュールペアは、被験者のコンピューターとの間で「有線」接続を模倣しつつ、完全ワイヤレス記録システムのすべての利点を提供するように設計されています。
主な特徴
全体仕様
| 寸法（送信機） | 60(W)×40(D)×20(H)mm, 54g |
|---|---|
| 寸法（受信機） | 40(W)×110(D)×190(H)mm, 380g |
| トランスミッター | ウルトラローパワー 2.4GHz |
| バッテリー | L-ionバッテリー 充電時間：～1時間 充電回数：～500回 |
| 駆動時間 | 72時間（最大） |
心電図仕様
| 利得 | ×2000 |
|---|---|
| 出力レンジ | ±10V（アナログ） |
| 応答周波数(高域側) | 35Hz |
| 応答周波数(低域側) | 1.0Hz |
| ノッチフィルタ | 50/60Hz |
| ノイズ電圧 | 0.9μV rms（0.05Hz―150Hz） |
| CMII | 1000MΩ（50/60Hz） |
| CMRR | 110dB typical（50/60Hz）, 90dB minimum |
呼吸計測仕様
| 信号種類 | 呼吸曲線 |
|---|---|
| 帯域最大 | DC – 10 Hz |
| 工場出荷時 | DC – 1Hz |
| オプション | HP: DC,0.5Hz , LP:1,10Hz |
| ノイズ（分解能） | FSR/4096 (4.88mV) |
| 信号範囲 | ±10V |
| 出力電圧範囲 | ±10V |
| 入力 | BN-RESP-XDCR (テレメータ用 呼吸トランスデューサ) |
詳細情報
RSPシグナル

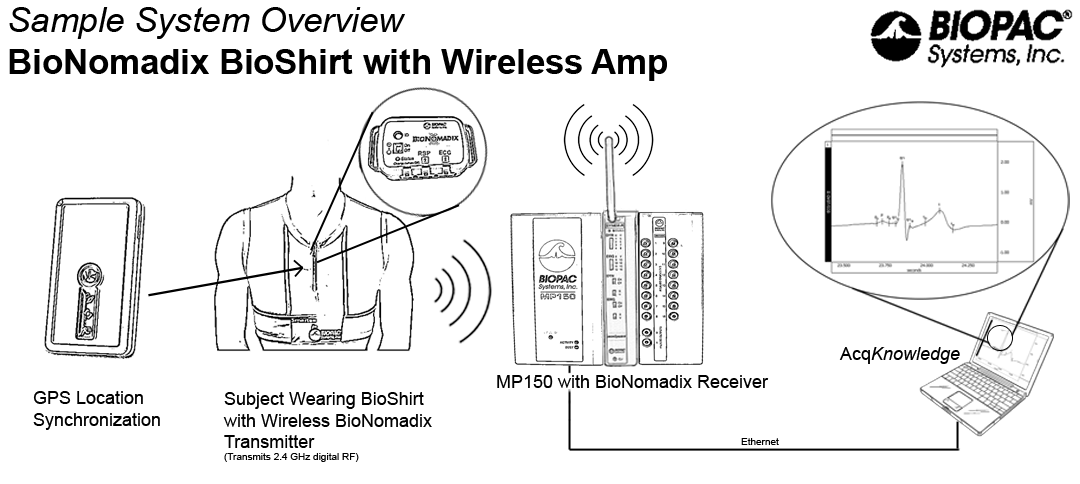

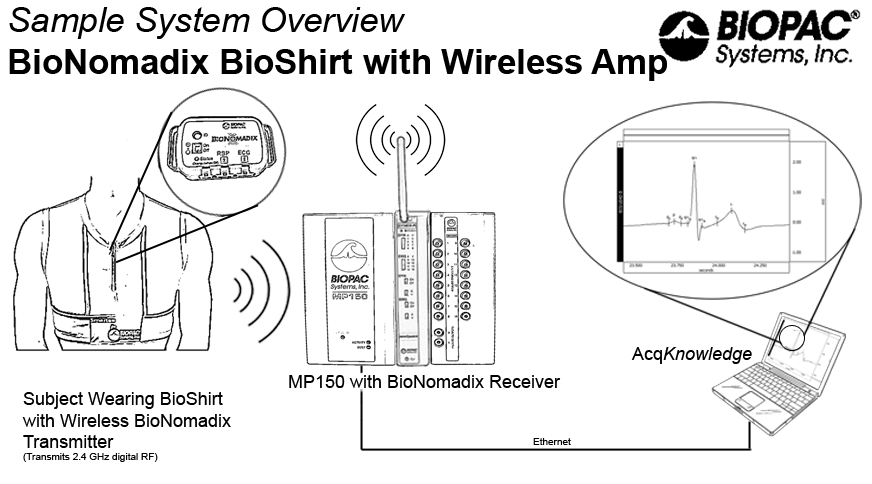

呼吸トランスデューサーBN-RESP-XDCRを使用して記録を行います。このトランスデューサーは、胸部または腹部の周囲の変化に関連する呼吸活動を測定するために特別に設計されています。送信機は、付属の伸縮性のあるベルクロストラップを使用して被験者の胴体の近くまたは上に装着するか、ポケット付きのストレッチメッシュ製BioNomadixシャツを使用し、呼吸トランスデューサーを接続することができます。
被験者が吸気すると、胸部および/または腹部の周囲がわずかに拡張し、出力信号レベルが上昇します。
被験者が呼気すると、周囲が縮小し、出力信号レベルが低下します。
このモジュールペアからの生のRSPデータは、DCから10Hzまでの帯域制限があり、呼吸停止のような比較的静的な呼吸状態から、咳やくしゃみに関連する最大600回/分の非常に速い呼吸努力変動まで測定することが可能です。さらに、追加の内部ハイパスおよびローパスフィルターオプションにより、激しい運動や活動中でも呼吸努力信号の高品質な増幅が可能になります。

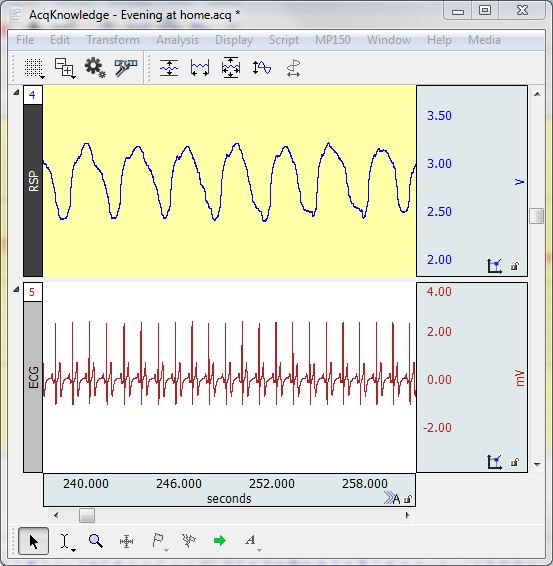

AcqKnowledgeを使用して、胸部と腹部の呼吸努力の違いを評価することができます。呼吸努力トランスデューサーは、心拍ごとの周囲変化を測定するのに十分な感度を持っているため、AcqKnowledgeを使用して呼吸努力信号から心拍数（BPM）および呼吸数（BPM）を抽出することができます。AcqKnowledgeを使用すると、高品質な信号成分の識別を可能にするため、速い応答または遅い応答の呼吸データを個別に抽出することができます。また、呼吸測定は特定の刺激と同期させることが可能であり、挑戦や脅威に関連する刺激/反応研究などに応用できます。
RSPシグナル
呼吸トランスデューサーBN-RESP-XDCRを使用して記録を行います。このトランスデューサーは、胴体の胸部または腹部の周囲の変化に関連する呼吸活動を測定するために特別に設計されています。送信機は、付属の伸縮性のあるベルクロストラップを使用して被験者の胴体の近くまたは上に装着するか、ポケット付きのストレッチメッシュ製BioNomadixシャツを使用し、呼吸トランスデューサーを接続することができます。
被験者が吸気すると、胸部および/または腹部の周囲がわずかに拡張し、出力信号レベルが上昇します。
被験者が呼気すると、周囲が縮小し、出力信号レベルが低下します。
このモジュールペアからの生のRSPデータは、DCから10Hzまでの帯域制限があり、呼吸停止のような比較的静的な呼吸状態から、咳やくしゃみに関連する最大600回/分の非常に速い呼吸努力変動まで測定することが可能です。さらに、追加の内部ハイパスおよびローパスフィルターオプションにより、激しい運動や活動中でも呼吸努力信号の高品質な増幅が可能になります。
AcqKnowledgeを使用して、胸部と腹部の呼吸努力の違いを評価することができます。呼吸努力トランスデューサーは、心拍ごとの周囲変化を測定するのに十分な感度を持っているため、AcqKnowledgeを使用して呼吸努力信号から心拍数（BPM）および呼吸数（BPM）を抽出することができます。AcqKnowledgeを使用すると、高品質な信号成分の識別を可能にするため、速い応答または遅い応答の呼吸データを個別に抽出することができます。また、呼吸測定は特定の刺激と同期させることが可能であり、挑戦や脅威に関連する刺激/反応研究などに応用できます。
ECGシグナル
3リードセット（BN-EL15-LEAD3、BN-EL30-LEAD3、またはBN-EL45-LEAD3）と使い捨て電極（EL504推奨）を使用して記録を行います。このモジュールペアは、ECG信号に対して固定ゲイン2,000を備えています。AcqKnowledgeを使用することで、広帯域のECGデータを低い値にフィルタリングし、大きな被験者の動きがある場合でも高品質なECG信号の分離が可能になります。

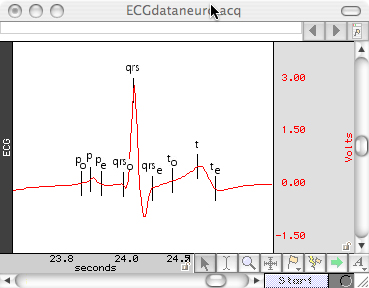

AcqKnowledgeソフトウェアはデータを自動でスコアリングし、関心のある測定値をサイクルごとに抽出します。結果は自動的にExcelにエクスポートされるか、ジャーナルファイルに貼り付けられます。AcqKnowledgeには完全自動化されたHRV（心拍変動）解析機能も含まれています。HRV解析では、VLF、LF、HF、VHF、交感神経、迷走神経の値、および交感神経/迷走神経バランスを提供します。
BioNomadixは特定のシグナルタイプに合わせて構成されているため、高品質なデータを取得するためにハードウェアやソフトウェアの設定を調整する必要がありません。
複数のBioNomadixを使用することで、複数の被験者や複数の測定部位からの生体電位測定を必要とする研究において、最適なシグナルの組み合わせを提供することができます。
