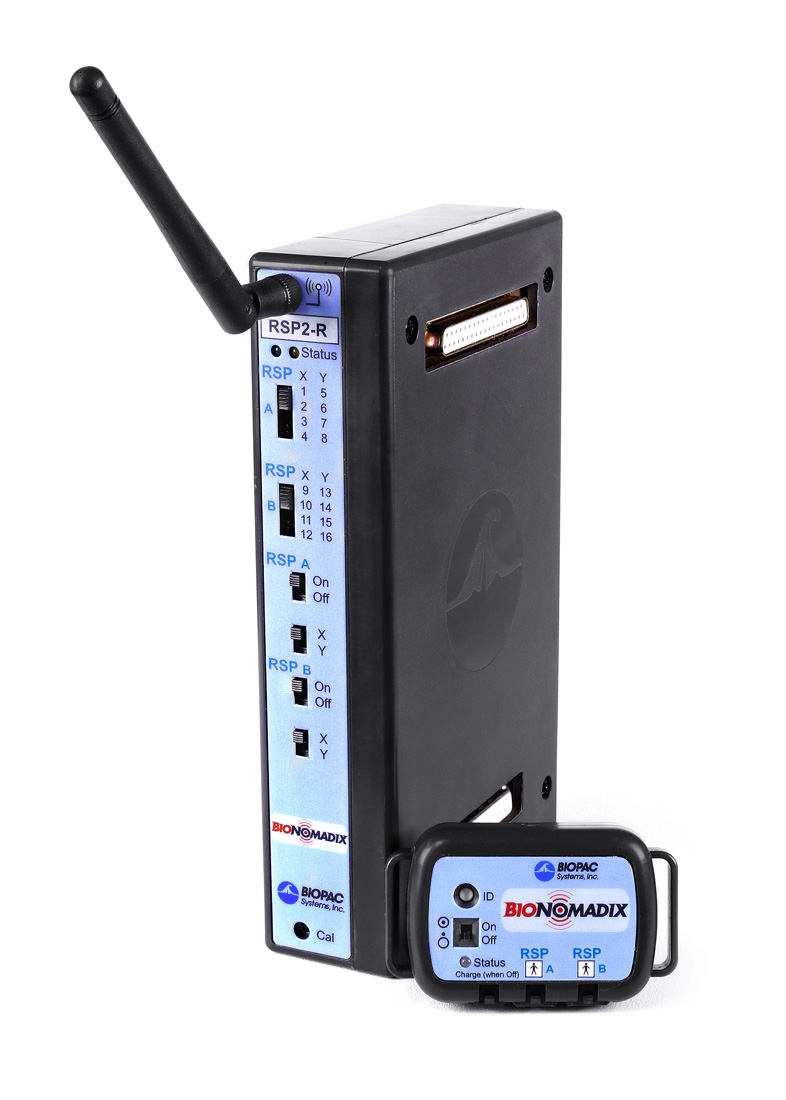

2チャンネル呼吸アンプ – BN-RSP2

デュアルワイヤレス呼吸用 BioNomadix モジュールペアは、胸部または腹部の周囲変化に関連する呼吸努力を測定するために特別に設計された送信機と受信機のペアで構成されています。1チャンネルまたは2チャンネルのデータを記録できます。このモジュールペアは、咳やくしゃみに関連する最大600呼吸/分の非常に急速な呼吸努力の変動を監視したり、無呼吸などの比較的静的な呼吸状態を測定したりするために、DC から 10 Hz までの固定ワイドバンド応答を確立します。内部のハイパスおよびローパスのオプションフィルターにより、激しい運動や活動中でも高品質な呼吸努力信号の増幅が可能です。呼吸測定は、チャレンジや脅威に関連する刺激/反応調査など、特定の刺激に同期させることもできます。

呼吸信号データは 2000 Hz のレートで送信され、受信機モジュールの出力で高解像度の呼吸努力波形を提供します。高い信号対雑音比と高い時間ベースのサンプリング解像度により、このモジュールペアは正確な呼吸研究に使用できます。

製品概要

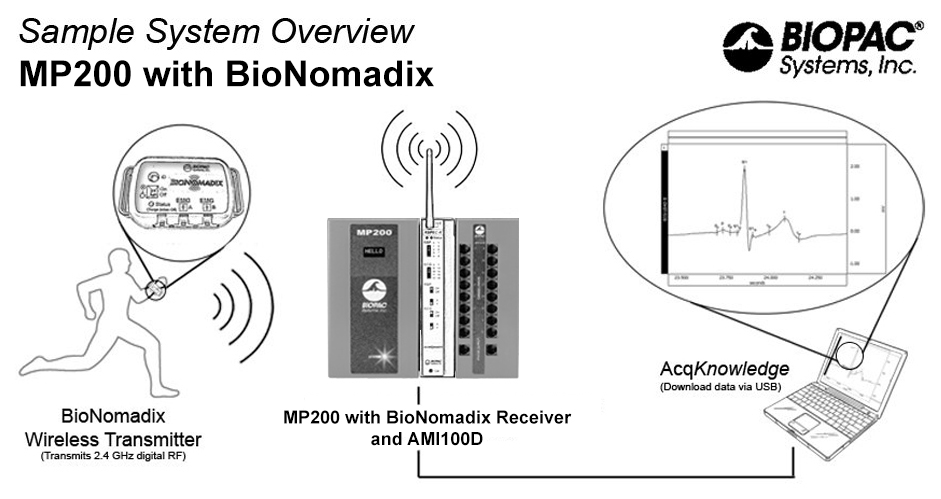

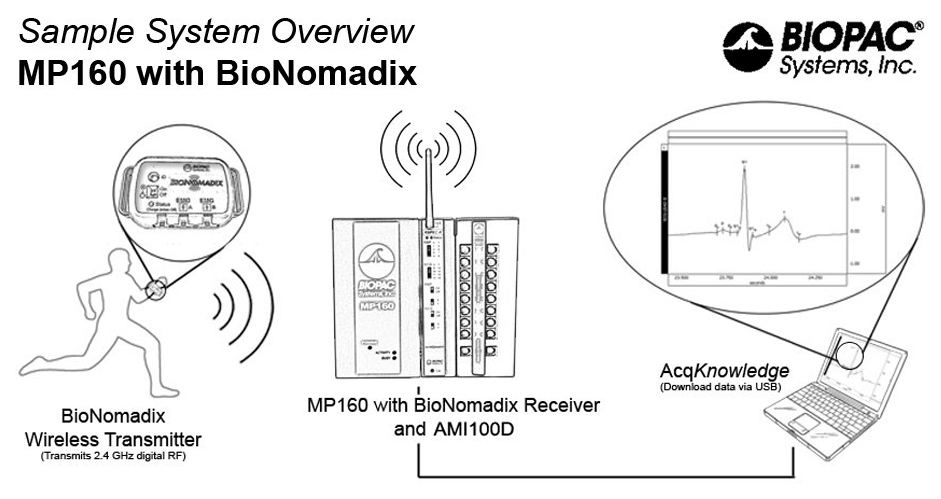

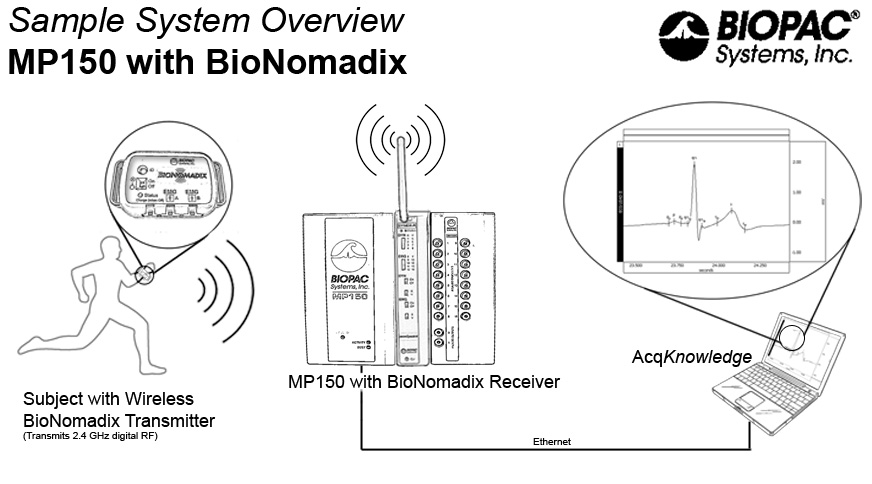

これらのユニットは MP200(または旧型の MP160/MP150)データ取得および分析プラットフォーム、AcqKnowledge ソフトウェアとインターフェースし、さまざまなアプリケーションの高度な分析を可能にし、広範囲の信号および測定の取得をサポートします。

このモジュールペアは、被験者とコンピューター間の「有線」接続をエミュレートしながら、完全ワイヤレス記録システムのすべての利点を提供するように設計されています。

主な特徴

仕 様

信号種類 呼吸曲線 2チャンネル
帯域最大 DC – 10 Hz
工場出荷時 DC – 1Hz
オプション HP: DC,0.5Hz , LP:1,10Hz
ノイズ(分解能) FSR/4096 (4.88mV)
信号範囲 ±10V
出力電圧範囲 ±10V
入力 BN-RESP-XDCR (テレメータ用 呼吸トランスデューサ)
寸法(送信機) 60(W)×40(D)×20(H)mm, 54g
寸法(受信機) 40(W)×110(D)×190(H)mm, 380g
トランスミッター ウルトラローパワー 2.4GHz
バッテリー L-ionバッテリー 充電時間:~1時間 充電回数:~500回
駆動時間 72時間(最大)

詳細情報

呼吸努力データは、通常、被験者の胴体のどこにでも設置可能な2か所の独立した部位から記録できます。送信機は、付属の伸縮性のあるベルクロストラップで被験者の胴体付近または上に装着するか、ポケット付きのストレッチメッシュ BioNomadix シャツを使用して、呼吸トランスデューサー BN-RESP-XDCR を接続します。

被験者が吸気すると、胸部および/または腹部の周囲がわずかに拡張し、出力信号レベルが上昇します。

被験者が呼気すると、周囲が縮小し、出力信号レベルが低下します。

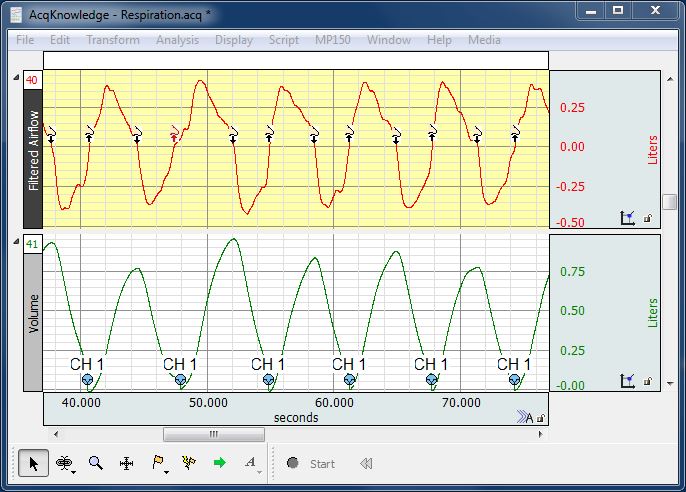

AcqKnowledge を使用して、胸部と腹部の呼吸努力の違いを評価できます。この呼吸努力トランスデューサーは、各心拍に伴う周囲変化を測定できるほど高感度であるため、AcqKnowledge によって呼吸努力信号から心拍数(BPM)と呼吸数(BPM)の両方を抽出できます。また、AcqKnowledge を用いることで、速い呼吸データや遅い呼吸データを分離し、高品質な信号成分の識別を可能にします。

ワイヤレス送信機はバッテリー駆動であり、被験者の体に近い位置で動作するため、コモンモード除去比(CMRR)が非常に高く、一般的な有線生体信号トランスデューサーの記録システムを大きく上回ります。そのため、商用電源ノイズ(50Hz または 60Hz)を除去するためのノッチフィルターは通常不要です。

また、送信機は完全にバッテリー駆動であり、他の記録モジュールやシステムとの干渉が最小限に抑えられます。さらに、電源に物理的に接続されることがないため、記録用送信機の使用は非常に安全です。

新しい BioNomadix シリーズは、ライフサイエンス研究向けのワイヤレスで装着可能な生理モニタリングデバイスであり、非侵襲的に高品質かつフルバンド幅のデータを記録しながら、被験者が室内環境で自由に動ける快適性を提供します。各 BioNomadix デバイスは、被験者が装着して生理データを増幅・送信する送信機と、受信モジュールの 2 つの部分で構成されています。BioNomadix RSP 送信機はデジタル伝送を使用し、信号源に近い位置に配置された呼吸トランスデューサーによって優れた信号品質を実現します。BioNomadix は特定の信号タイプに合わせて設定されているため、高品質な RSP データを得るためにハードウェアやソフトウェアの設定を調整する必要はありません。

複数の BioNomadix を使用することで、生体電位信号やトランスデューサー信号を必要とする研究に最適な信号の組み合わせを提供できます。

BIOPAC MP システムと併用することで、最大 16 チャンネルの BioNomadix データを記録し、マルチサブジェクトまたはマルチパラメータのプロトコルに対応可能です。また、複数の MP200 システムや、絶縁電源モジュール(IPS100C)を介したサードパーティのデータ収集ハードウェアとも互換性があります。AcqKnowledge ソフトウェアを使用することで、各信号タイプに対する高度な自動処理やスコアリング機能に加え、カスタマイズオプションを活用できます。

BioNomadix は、ECG(心電図)、EEG(脳波)、EOG(眼電図)、EMG(筋電図)、EGG(胃電図)、呼吸、脈拍、温度、皮膚電気活動、インピーダンス心臓出力、加速度計、ジャイロスコープなど、幅広い信号の測定に対応しています。BioNomadix は通常、デュアルチャンネルユニットとして設計されており、同じ信号の 2 チャンネル構成または異なる信号の組み合わせ構成を選択できます。

BioNomadix のアクセサリーには、トランスデューサー、電極リード、および複数のデバイスを快適に固定できるカスタムポケット付きストレッチメッシュシャツが含まれています。このシャツには、電極部位へのアクセスを容易にするためのジッパーが配置されており、XS から XL までのサイズが用意されています。

BioNomadix シリーズは、ライフサイエンスデータの収集・解析のリーディングカンパニーである BIOPAC Systems Inc. によって開発・製造されており、ワイヤレスソリューションの利点をすべて備えながら、有線システムと同等の信号品質と完全性を提供します。BioNomadix は、ワイヤレスで妥協のない生理モニタリングを実現する、コスト効率の高い選択肢となります。
