脈波＆皮膚電気活動アンプ – BN-PPGED

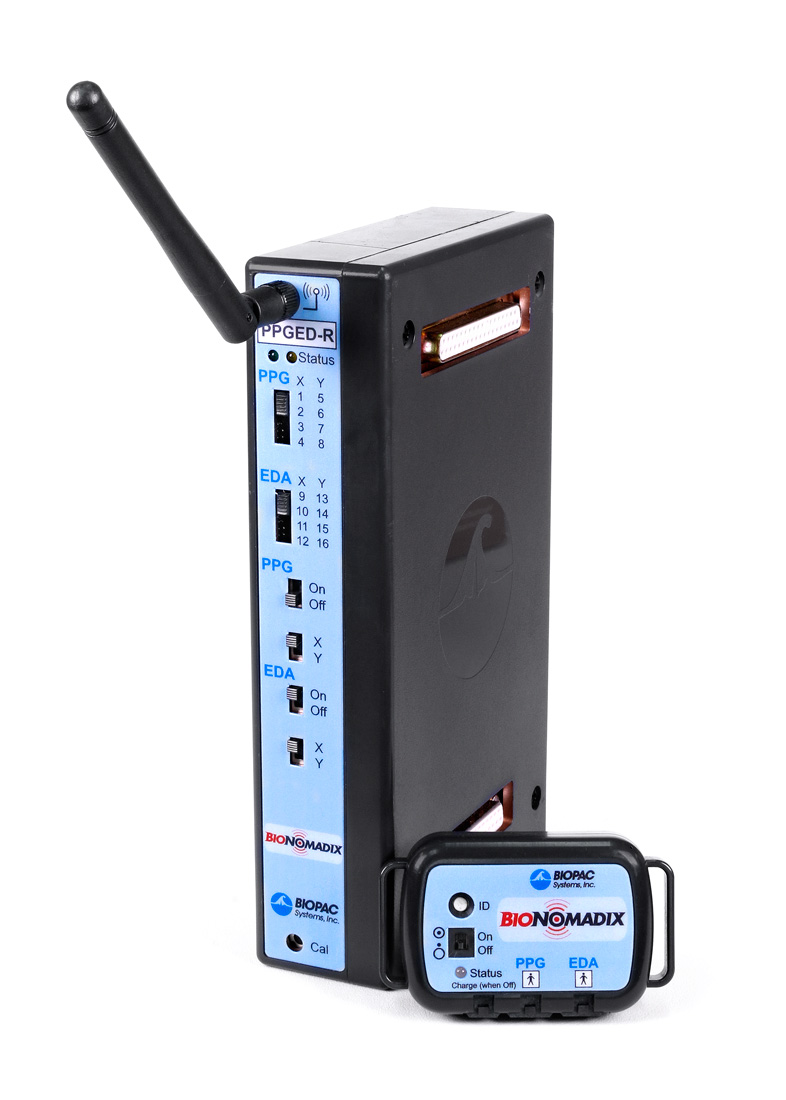

ワイヤレス光電脈波 (PPG) および皮膚電気活動 (EDA/GSR) BioNomadix モジュールペアは、送信機と受信機が対になったシステムです。このモジュールは、通常同じ部位で測定され、さまざまな研究で並行して記録されることが多いこれら二つの測定を組み合わせています。1つまたは両方の信号を記録できます。
製品概要
PPG チャンネルは、光電脈波法を用いて血液量脈波 (BVP) を測定し、心拍数、拍間間隔、血管拡張/収縮データを提供します。PPG 信号データを使用して心拍変動 (HRV) の解析も可能です。
EDA/GSR チャンネルは、皮膚電気反応 (Electrodermal Response)、皮膚コンダクタンス活動/反応 (Skin Conductance Activity/Response)、またはガルバニック皮膚反応 (GSR) とも呼ばれ、エクリン腺 (発汗) 活動の指標を提供します。

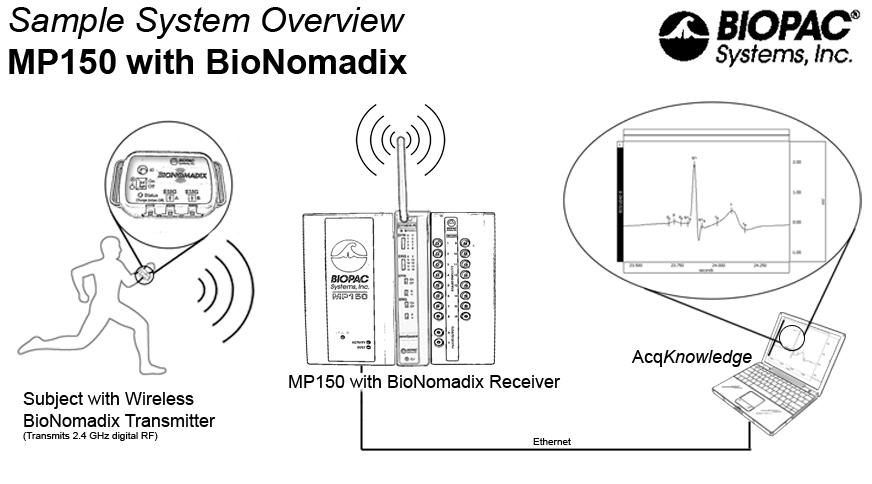

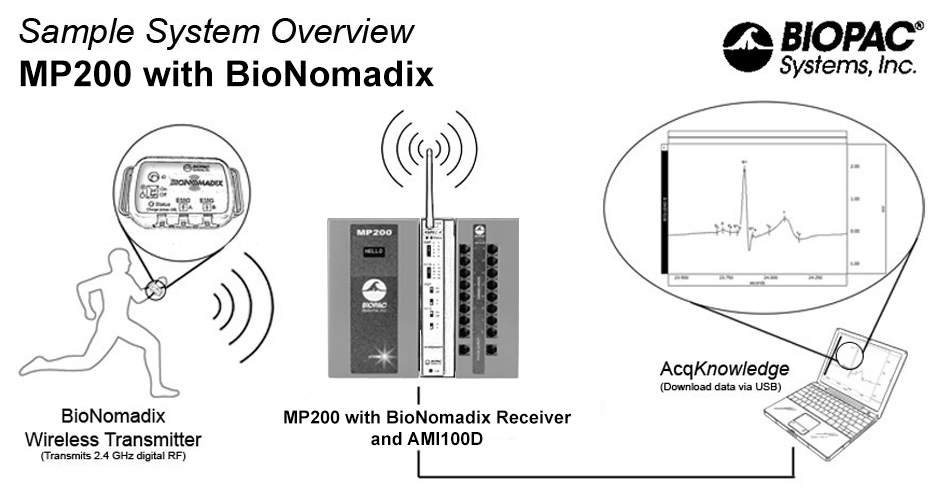

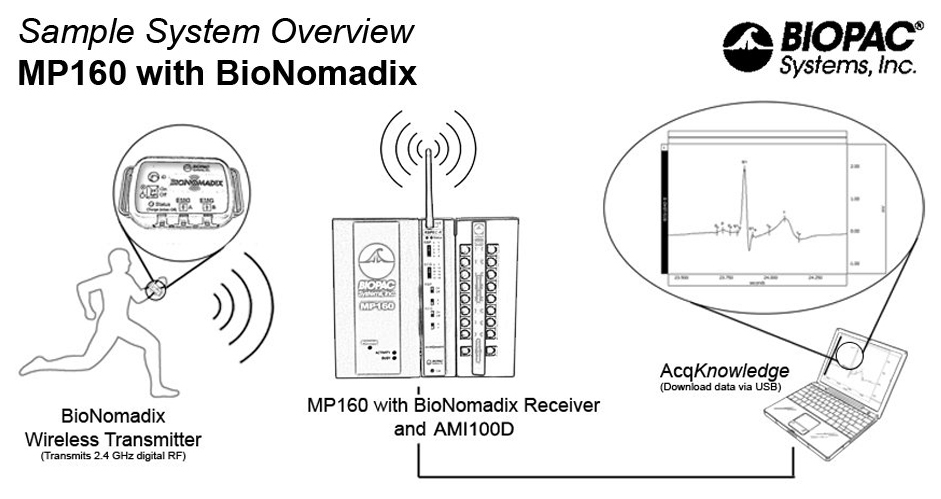

これらのユニットは、MP200 (または旧型の MP160/MP150) データ収集・解析プラットフォームおよび AcqKnowledge ソフトウェアと連携し、さまざまな用途の高度な解析を可能にするとともに、幅広い信号や測定データの取得をサポートします。
主な特徴
全体仕様
| 寸法（送信機） | 60(W)×40(D)×20(H)mm, 54g |
|---|---|
| 寸法（受信機） | 40(W)×110(D)×190(H)mm, 380g |
| トランスミッター | ウルトラローパワー 2.4GHz |
| バッテリー | L-ionバッテリー 充電時間：～1時間 充電回数：～500回 |
| 駆動時間 | 24時間（最大） |
脈波計測仕様
| 信号種類 | 脈波 |
|---|---|
| 帯域最大 | DC – 10 Hz |
| 工場出荷時 | 0.5 – 3Hz |
| オプション | HP: DC,0.5Hz , LP:3,10Hz |
| ノイズ（分解能） | FSR/4096 (4.88mV) |
| 信号範囲 | ±10V |
| 出力電圧範囲 | ±10V |
| 入力 | BN-PULSE-XDCR (テレメータ用 脈波ランスデューサ) |
皮膚電気活動仕様
| 信号種類 | 皮膚電気活動 |
|---|---|
| 帯域最大 | DC – 10 Hz |
| 工場出荷時 | DC – 3Hz |
| オプション | HP: DC,0.5Hz , LP:1,10Hz |
| ノイズ（分解能） | 0.012μS(min step) |
| 信号範囲 | 0-50VμS |
| 出力電圧範囲 | ±10V |
| 入力 | BN-EDA-LEAD2 (テレメータ用 皮膚電気活動用リード線) |
詳細情報
このモジュールペアは、被験者とコンピュータを「有線」で接続しているかのように機能しつつ、完全なワイヤレス記録システムの利点をすべて備えています。
PPG および EDA/GSR データは 2000 Hz のレートで送信され、受信モジュールの出力で高解像度の信号波形を提供します。モジュールペアからの生データは、PPG および EDA/GSR の迅速な応答測定を実現するために、DC から 10 Hz の範囲でバンド制限されています。さらに、内部のハイパスおよびローパスのオプションフィルターを使用することで、手や体の動きがある場合でも PPG および EDA/GSR 信号の高品質な増幅を可能にします。

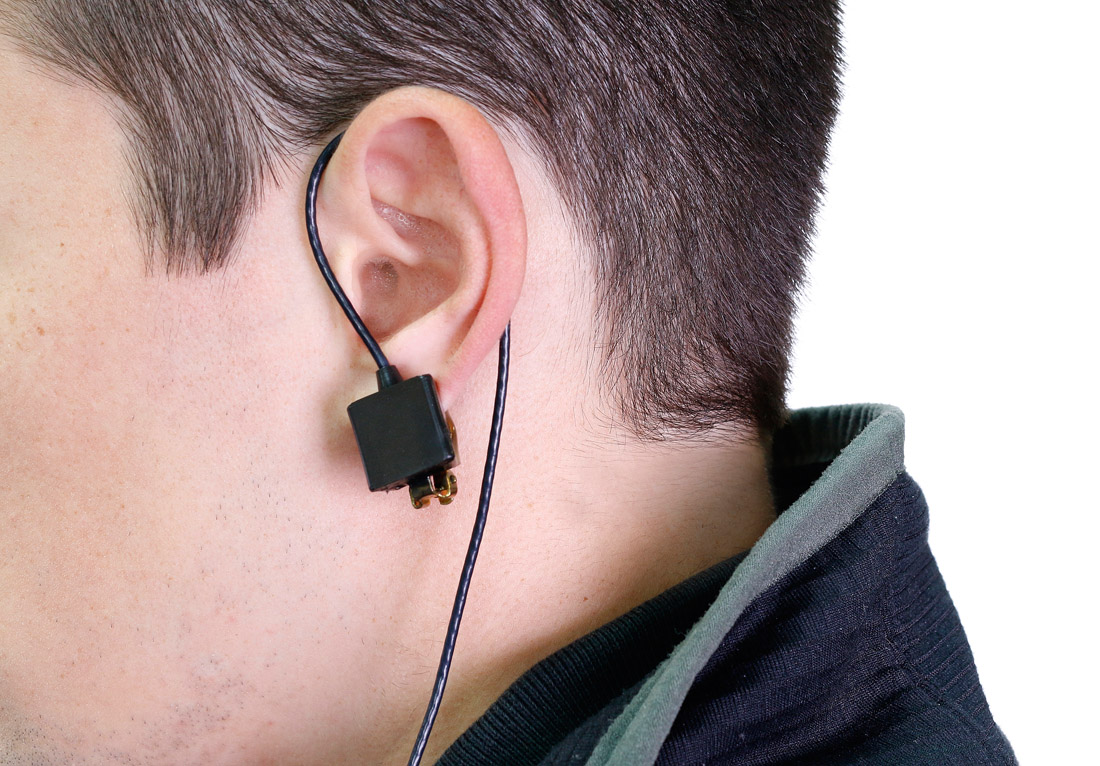

BN-PPGED セットは通常、左手または右手の指先で PPG および EDA/GSR 信号を測定するために使用されます。ただし、つま先やその他の体の部位でも測定が可能です。
PPG 信号は、ECG 信号と組み合わせることで、脈波伝播時間 (PTT) を推定し、間接的にリアルタイムの血圧を測定できます。AcqKnowledge を使用して、PPG チャンネルが生成する脈波信号のレートを評価できます。
AcqKnowledge の解析ルーチンを使用して、イベント関連 EDA および相性応答を調査できます。また、追加のモジュールペアは完全に絶縁されているため、比較 EDA/GSR 測定が可能です。例えば、一方の手の EDA/GSR を対側の手のものと比較できます。AcqKnowledge には、皮膚コンダクタンス反応を自動でスコアリングするツールが含まれており、記録内で視覚的に識別して測定できます。また、刺激の開始を特定し、有効な SCR (Skin Conductance Response) を識別することで、イベント関連電位 (ERP) 解析を自動化できます。
「Focus Areas」解析ツールを使用して、データ内の関心領域を指定・マークし、その範囲に対してのみ自動解析ルーチンやサイクル検出を実行できます。
さらなる解析情報や高度な機能については、Applications > Psychophysiology を参照してください。
ワイヤレス送信機がバッテリーで駆動し、被験者の体に近い位置にあるため、コモンモード除去比 (CMRR) は非常に高く、一般的な有線バイオフィジカルトランスデューサー信号記録システムを大幅に上回ります。これにより、電源周波数のノイズ (50 Hz または 60 Hz) を除去するノッチフィルターの使用が可能ですが、通常は必要ありません。

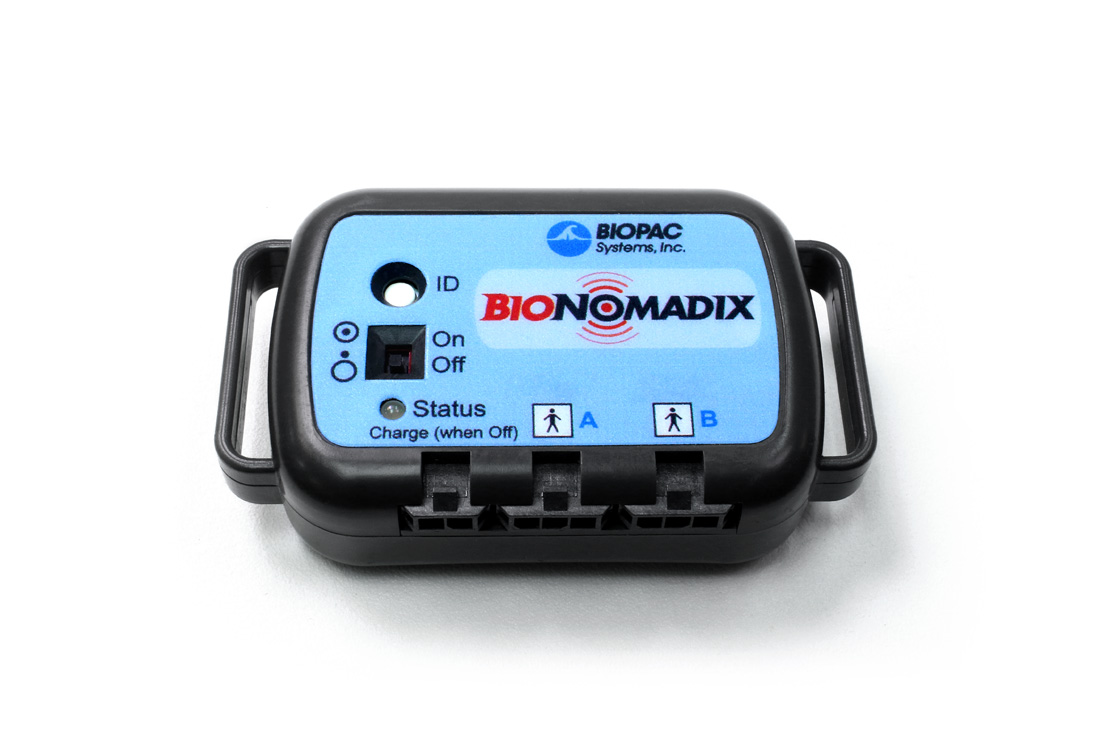

送信機は、付属の伸縮性ベルクロストラップを使用して被験者の手首付近に装着するか、ストレッチメッシュのポケット付き BioNomadix Shirt を使用できます。送信モジュールは完全にバッテリー駆動であり、他の記録モジュールやシステムとの干渉が最小限に抑えられます。また、外部電源や接地が不要なため、非常に安全に使用できます。
EDA (Electrodermal Activity) は GSR (Galvanic Skin Response) とも呼ばれます。BIOPAC の Electrodermal Activity (EDA) ハードウェアを使用して、Galvanic Skin Response (GSR) データを記録できます。
